Подключение

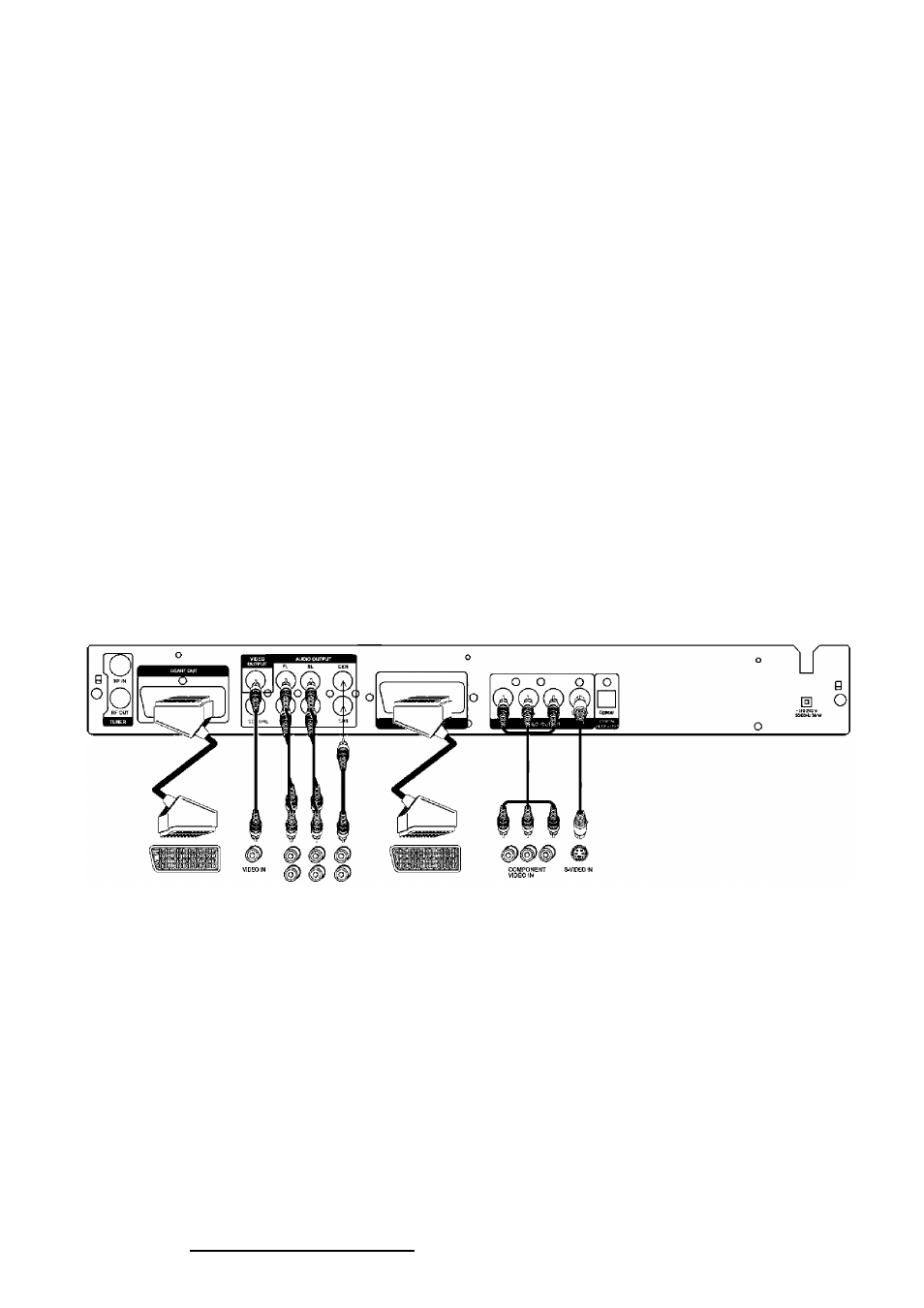

Подключение к выходным разъёмам видео
Композитный (CVBS) видеовыход
. Большинство телевизоров имеют композитный видеовыход.
. Обычно на телевизорах разъём композитного видео - жёлтого цвета и может быть
маркирован: video, CVBS, composite.
. Подключите разъёмы “Front L” и “Front R” на Плеере к входу AUDIO INPUT (L/R)
телевизора, после чего в меню Установка системы воспроизведения установите настройку
“Аналоговый аудиовыход” на “2 CH’.
Разъём SCART (AV выход)
• Подключите его к такому же разъёму на телевизоре.
• При этом подключении передаётся стерео звук.
S-Video выход
• Подключите его к такому же разъёму на телевизоре.
• Разъём S-Video на телевизоре может быть маркирован: S-Video, Y/C, S-VHS.
• При подключении через S-Video качество изображения выше, чем при композитном.
Компонентный выход
•
Подключите кабели к компонентным разъёмам на телевизоре (при наличии) - они могут
быть зелёного, синего и красного цвета и маркированы: YUV, Y/Pb/Pr или Y/Cb/Cr.
•
Такое подключение обеспечивает наилучшее качество изображения.
•
Если Вы хотите включить прогрессивную развертку через Y/Pb/Pr, выберите пункт
“Прогрессивный” в настройках “Прогрессивный/Чередование” меню Установки системы
Общее. (Вы также можете использовать кнопку PSCAN на пульте ДУ)
Примечания:
. Антенный выход с маркировкой TO TV предназначен только для пропускания эфирного
сигнала.
• Кабели S-Video, SCART, DV и оптический не включены в комплект поставки.
