Установка
Слив веды

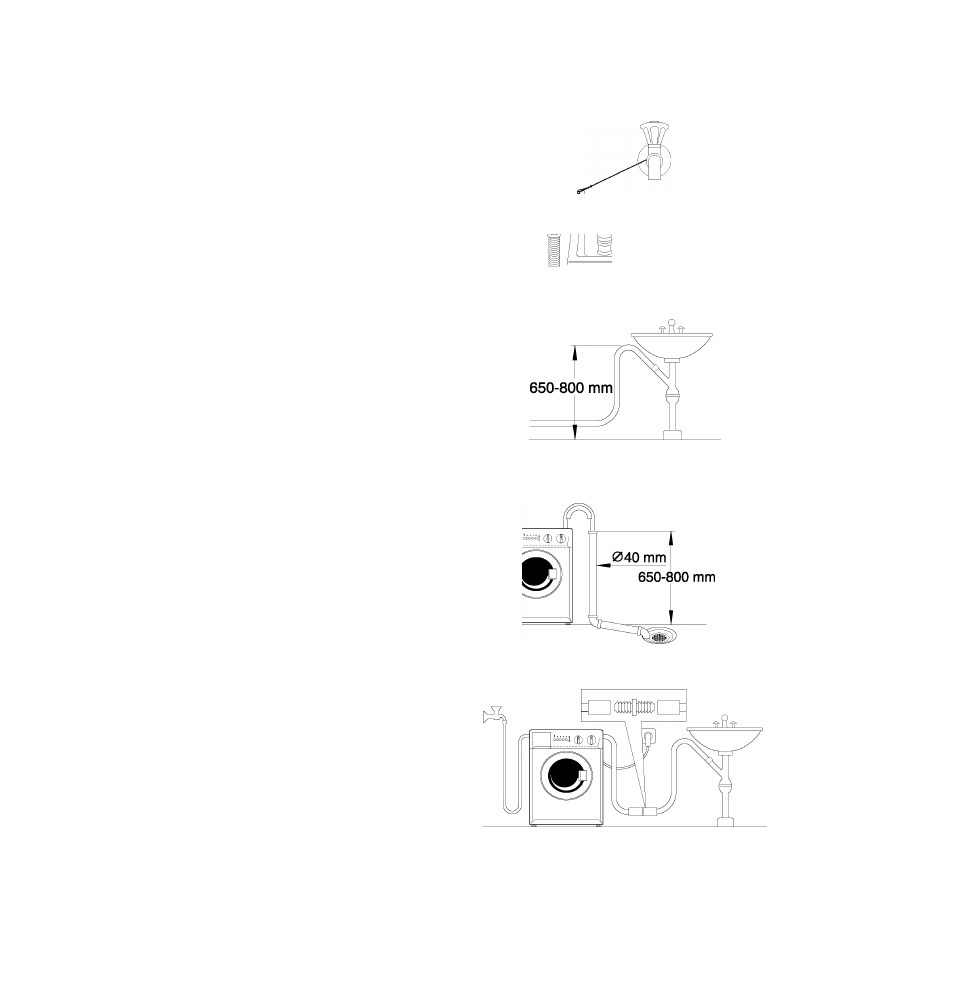

Применять сливной шланг можно тремя различными
способами:
Поверх края ванны или раковины:
Этот способ можно использовать только, если вы уверены,
что шланг не сместится во время слива воды из машины.
Шланг можно зафиксировать на стене, на крючке или
привязать к крану шнуром (рис.
1).
Непосредственно в водосток над
водозатвором:
Сливной шланг можно непосредственно ввести в трубу
(например под раковиной или кухонной мойкой) над
водозатвором. Сливной шланг надо прокладывать так,
чтобы часть его была поднята вверх до уровня верхнего
края раковины и зафиксирована там (рис.
2).
Непосредственно в настенный стояк:
Стояк должен быть вертикальным. Высота над полом
должна составлять от 650 до 800 мм.
Вокруг и ниже конца сливного шланга должны быть
воздушные зазоры. Это означает, что внутренний диаметр
стояка должен быть больше наружного диаметра шланга
(рис. 3). Шланг устанавливается в стояк не глубже чем
на 50 мм и его необходимо зафиксировать в этом
положении.
Сливной шланг можно удлинить не более чем до 3,5 м.
В качестве удлинительного шланга используйте шланг с
внутренним диаметром не менее внутреннего диаметра
собственного шланга машины. Использйте подходящий
соединитель шлангов(рис. 4).
А
Чтобы машина правильно работала, сливной
шланг должен быть закреплен при помощи
фиксатора, расположенного в верхней
части задней стенки машины.
ПеДЛЧЛ ЭЛЕКТРОЭНЕРГИИ
Стиральная машина поставляется с электрическим шнуром
и вилкой для подключения к заземленной настенной
розетке сети 230 В, 10 A. Если машина установлена в
месте повышенной влажности (ванная комната) без
постоянной электропроводки, необходимо ее заземлить.
А
А
Перед выполнением любых работ машину
необходимо отключить от электрической
сети.
Проведением стационарной электропроводки
дпя стиральной машины должен заниматься
только квалифицированный электрик.
2
3
4
38
1
