Установка
Нижеследующие инструкции предназначены
для квалифицированного техника в помощь
при установке в соответствии с
действующими правилами. Встраивание и
электрическое подключение прибора должен
производить квалифицированный специалист.
Встраивание
Важно, чтобы размеры и материал шкафа, в
который будет встраиваться духовка, были
правильными
и
выдерживали
повышение
температуры.
Правильная установка должна обеспечивать
надлежащую
защиту
от
контакта
с
электрическими частями.
Все узлы и детали, предназначенные для
обеспечения защиты, должны быть установлены
так, чтобы их нельзя было демонтировать, не
пользуясь никакими инструментами.
Мы не рекомендуем устанавливать духовку
рядом с холодильниками или морозильными
камерами, так как тепло может повлиять на
эксплуатационные
характеристики
этих
устройств.

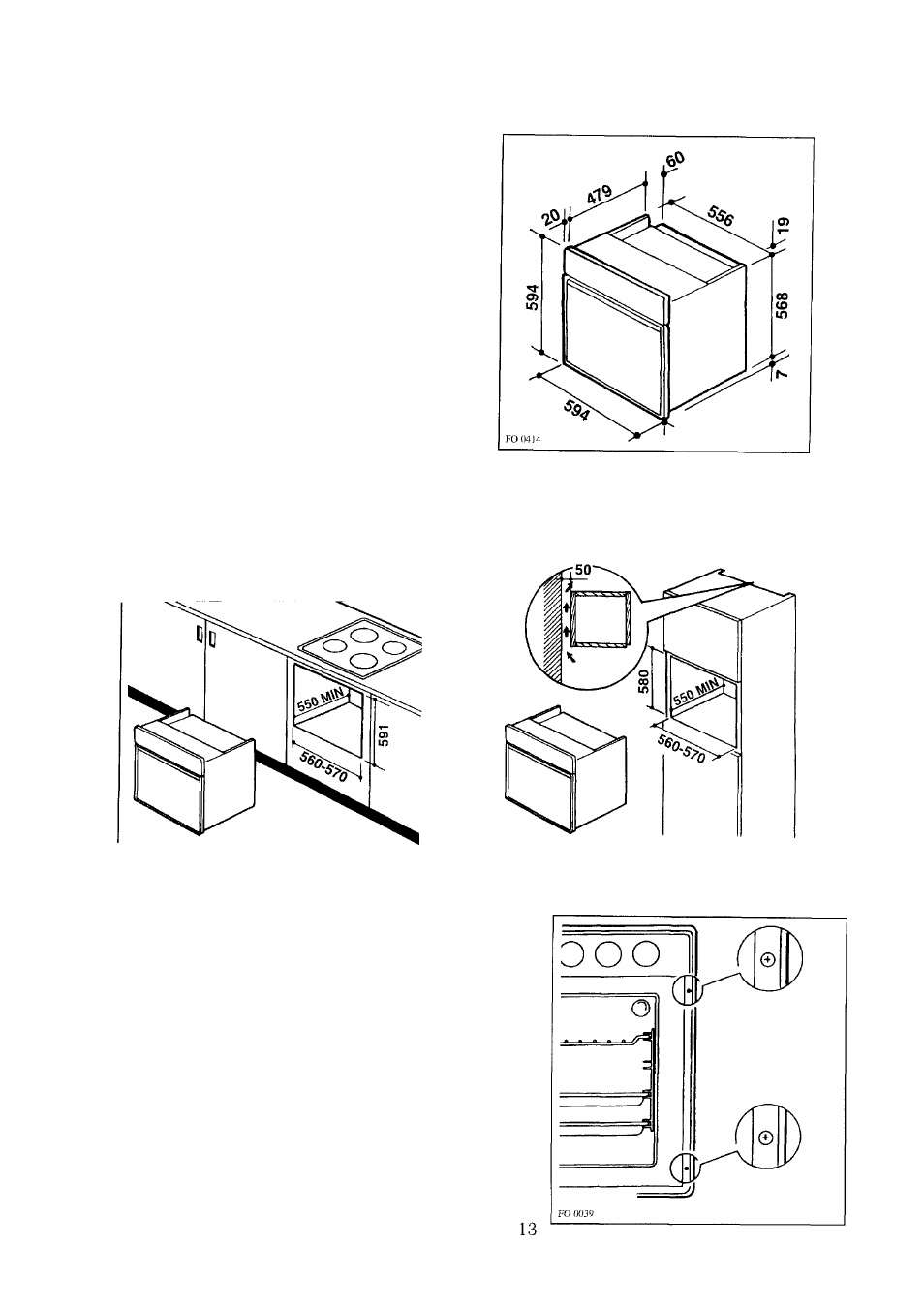

Рис. 10 - Размеры духового шкафа
Рис. 12 - Размеры проёма для встраивания под Рис. И - Размеры проёма для встраивания в
столешницу
высокий шкаф
Крепление духовки к кухонному
шкафу
Вставьте духовку в монтажный проём.
Откройте дверцу духовки и прикрепите духовку
к кухонному шкафу четырьмя шурупами, которые
устанавливаются в отверстия, имеющиеся в раме
духовки (рис. 13-14).
Е с л и
над
духовкой
у с т а н а в л и в а е т с я
электрическая варочная панель, электрическое
соединение варочной панели и духовки должны
в ы п о л н я т ь с я
раздельно
по
п р и ч и н а м
безопасности, а также для того, чтобы при
необходимости можно было без труда вынимать
духовку из шкафа.
16
