Декоративная дверь
Дверь прибора сделана так, чтобы она могла
быть покрыта декоративной панелью
следующих размеров:
Ширина
596 мм
Высота
644 - 724 мм макс.
Толщина
20 мм макс.
Вес
2 - 7.5 кг макс.
Высота панели должна быть не больше
указанной, иначе полное раскрытие двери
станет невозможным, так как панель будет
ударяться о цоколь посудомоечной машины.
Высота панели зависит от высоты
прилегающих предметов кухонной мебели
(смотри подбор размеров кухонного плинтуса).
Установка декоративной двери на
дверь прибора
Панель должна устанавливаться вместе с
ручкой, поскольку ручка посудомоечной
машины окажется скрытой под панелью.
1. Просверлить отверстия в панели сверлом
0 2
X
14 с учетом указанных на схеме
размеров.
2.
Завинтить два шарнира крепления в
отверстия, указанные на рисунке.

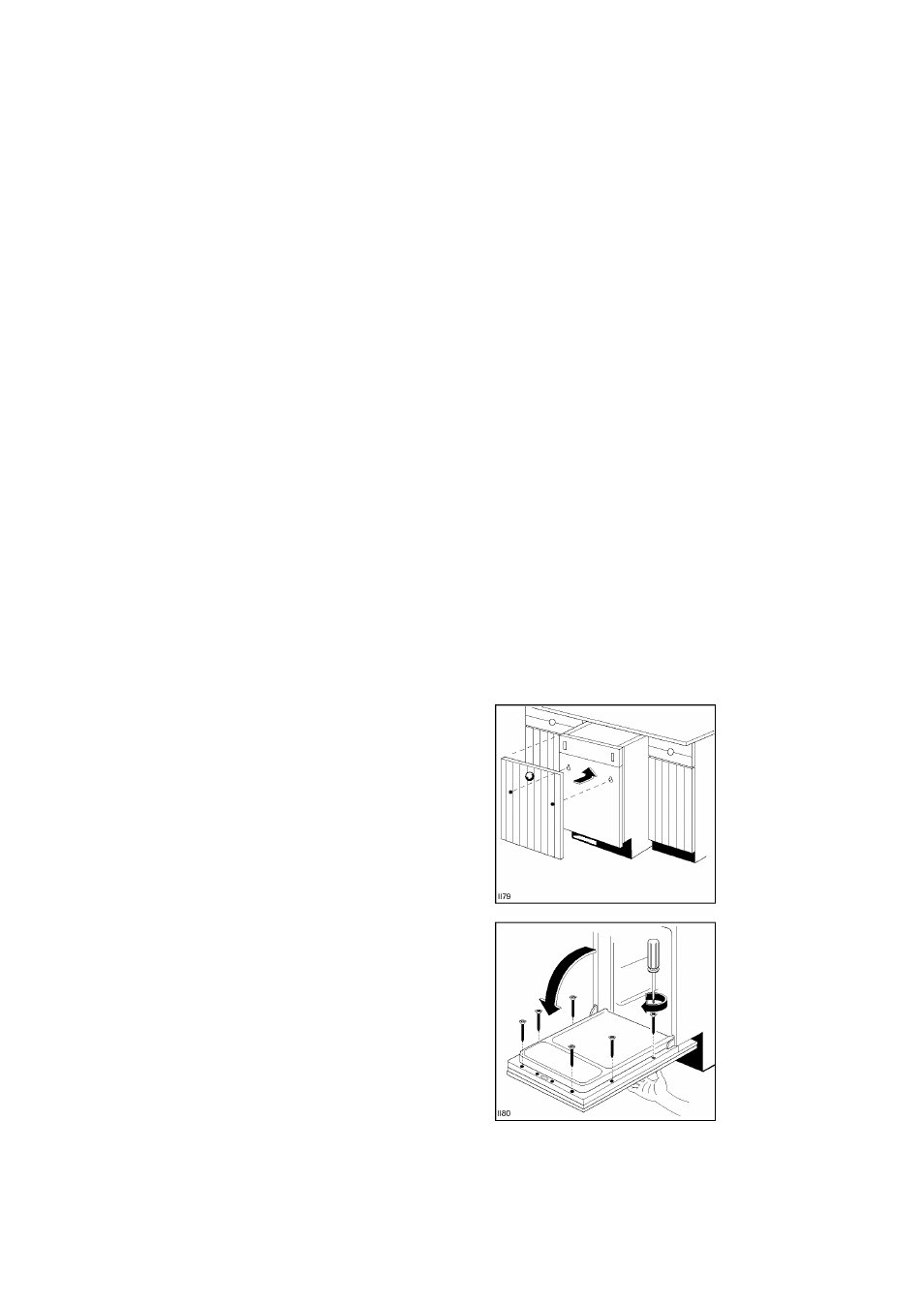

3. Установить декоративную панель, вставив
два шарнира крепления в отверстия на
дверце. Выровнять декоративную панель
точно по кромкам дверцы.
4.
Тщательно выровняв панель, откройте
дверцу и закрепите панель шестью винтами
4
X
40, прилагающимися в комплекте
вставив их в сквозные отверстия
внутренней дверцы.
596 тах
525
23
1192
