ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Карбюратор
Работа, предварительная регулировка,
точная регулировка
!
ВНИМАНИЕ! Не запускайте пилу без собранных
пильного полотна, цепи, и крышки сцепления
(тормоза цепи). В противном случае может
произойти слетание муфты сцепления, что
вызовет серьезные травмы.
Работа
• Карбюратор управляет оборотами двигателя с помощью
дроссельной заслонки. В карбюраторе образуется воздушно
топливная смесь, состав которой можно регулировать. Для
обеспечения максимальной эффективности работы пилы
карбюратор должен быть правильно отрегулирован.
• Регулировка карбюратора означает настройку двигателя для
работы в определенных условиях, как-то климат, высота над
уровнем моря, бензин и применяемое в топливной смеси масло
для двухтактных двигателей
T
H
тЪ
LH
Г
^1 1 ^
• Карбюратор имеет три
возможных области
регулировки:
L = жиклер низких оборотов.
H = жиклер высоких оборотов.
T = винт регулировки холостого
хода дроссельной заслонкой.
• Необходимое качество воздушн
отопливной смеси, зависящее от потока воздуха, регулируемого
дроссельной заслонкой, настраивается поворотом винтов регулиро
вки подачи топлива L и H. Если их поворачивать по часовой стрелке
(завинчивать), то качество рабочей смеси (соотношение воздух/
топливо) обедняется (меньше топлива), а если их поворачивать
против часовой стрелки (отвинчивать), то качество рабочей смеси
обогащается (больше топлива). Обеднение рабочей смеси дает
повышение оборотов двигателя, а обогащение - уменьшение.
• Винт T регулирует обороты холостого хода. Регулируя положение
дроссельной заслонки он увеличивает или уменьшает подачу
воздуха, обедняя или обогощая рабочую смесь. Поворот винта T по
часовой стрелке увеличивает обороты холостого хода, поворот против
часовой стрелке уменьшает холостой ход.
Установка основных параметров и обкатка
Основная регулировка карбюратора выполняется на заводе
изготовителе во время испытания бензопилы.
При этом осуществляется следующая базовая
настройка: H = 1 оборот, соответственно L = 1 оборот.
Для обеспечения надлежащей смазки механизмов двигателя (во
время обкатки) карбюратор в течении первых 3 -4 часов работы
должен быть отрегулирован на более богатую рабочую смесь. Для
обеспечения такого режима нужно настроить винтом Н
максимальные обороты на 6 - 700 об/мин ниже рекомендуемых
на максимальном режыме (режиме полного газа без нагрузки).
Если вы не можете проверить обороты с помощью тахометра, то винт
регулировки Н должен быть повернут в сторону обогащения рабочей
смеси относительно установленного предварительного положения.
Нельзя превышать рекомендованные максимальные обороты. Это
приводит к перегреву и поломке двигателя пилы.
Точная регулировка
• После "обкатки" бензопилы нужно провести точную
регулировку карбюратора.
Точная регулировка должна
выполняться специалистом. Сначала нужно настроить
жиклер L, затем винт холостого хода T и после этого жиклер H.
Рабочие обороты двигателя:
Максимальные обороты Обороты холостого хода
362XP:
13.500 об/мин
2.700 об/мин
365:
12.500 об/мин
2.700 об/мин
372XP:
13.500 об/мин
2.700 об/мин
Условия
• Перед регулировкой карбюратора нужно прочистить воздушный
фильтр и установить крышку цилиндра. Регулировка карбюратора с
загрязненным воздушным фильтром приведет к тому, что после его
прочистки рабочая смесь окажется обедненной. Это может привести
к серьезным повреждениям двигателя.
• Аккуратно поверните жиклеры L и H по часовой стрелке до
отказа. Теперь поверните их на один оборот против часовой
стрелки. Теперь карбюратор установлен на значения H=1 и L=1.
• Теперь запустите пилу в соответствии с указаниями по запуску
и дайте ей прогреться в течение 10 мин.
ПРИМЕЧАНИЕ! Если
цепь вращается на холостом ходу, то поворотом винта
Т против часовой стрелки нужно добиться ее полной
остановки.
• Положите бензопилу на плоскую поверхность пильным
полотном от себя так, чтобы пильное полотно и цепь не
касались поверхности или каких-либо предметов.
Винт регулировки низких оборотов
L
• Попробуйте найти
максимальные обороты
холостого хода поворотом
винта
L по часовой стрелке или
соответственно против часовой
стрелки. Когда будут
установлены максимальные
обороты холостого хода,
поверните винт
L на 1/4
оборота против часовой
стрелки. ПРИМЕЧАНИЕ! Если
щ
ф
L^ '
цепь вращается на холостом ходу, поверните винт холостого
хода против часовой стрелки вплоть до остановки пилы.
Точная установка оборотов холостого хода Т
Отрегулируйте обороты холостого хода с помощью винта Т. Затем
поверните его против часовой стрелкм вплоть до остановки цепи. При
необходимости перенастройки сначала поверните винт Т по часовой
стрелке до начала вращения пильной цепи. При правильно
отрегулированном режиме холостого хода двигатель начинает работать
плавно из любого положения. Кроме того, должно наблюдаться четкое
пороговое значение оборотов в момент начала вращения цепи.
!
в случае если обороты холостого хода не
регулируются до полной остановки цепи,
следует связаться с вашим дилером. Не
пользуйтесь бензопилой, пока она не будет
правильно настроена или отремонтирована.

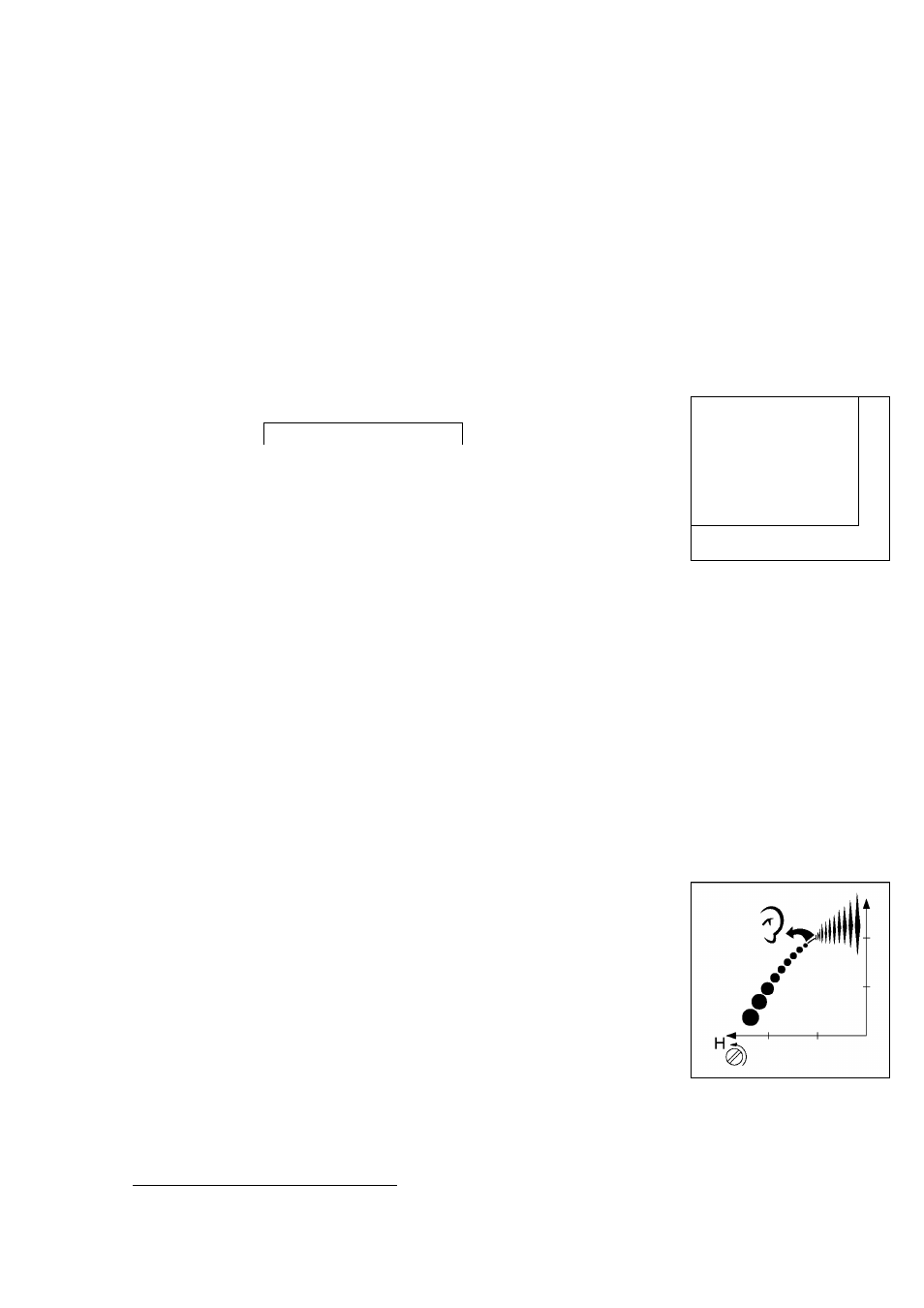

Игольчатый винт низких оборотов Н
• Винт регулировки высоких
оборотов Н воздействует на
мощность пилы. Настройка
винта высоких оборотов Н на
слишком бедную смесь (винт Н
слишком сильно закрыт)
вызывает повышенные обороты
и выводит из строя двигатель.
Дайте пиле порабо
тать на полных оборотах около
10 секунд и обратите внима
ние на звук работы. Затем
сбросте газ и поверните винт
Н на 1/4 оборота против часовой стрелки.
• Дайте пиле опять поработать на полных оборотах около 10
секунд и обратите внимание на изменение звука работы
двигателя. Повернув винт Н еще на 1/4 оборота против часовой
стрелки, повторите процедуру. Итак, пила проверена в
следующих положениях: Н=±0, Н= + 1/4, Н= + 1/2 относительно
начального положения. При каждом положении (на полных
оборотах) двигатель работал с разным звуком. Винт высоких
оборотов Н выставлен верно, если пила слегка "четверит". Если
пила свистит, смесь слишком бедная. Если пила сильно
n - 29
