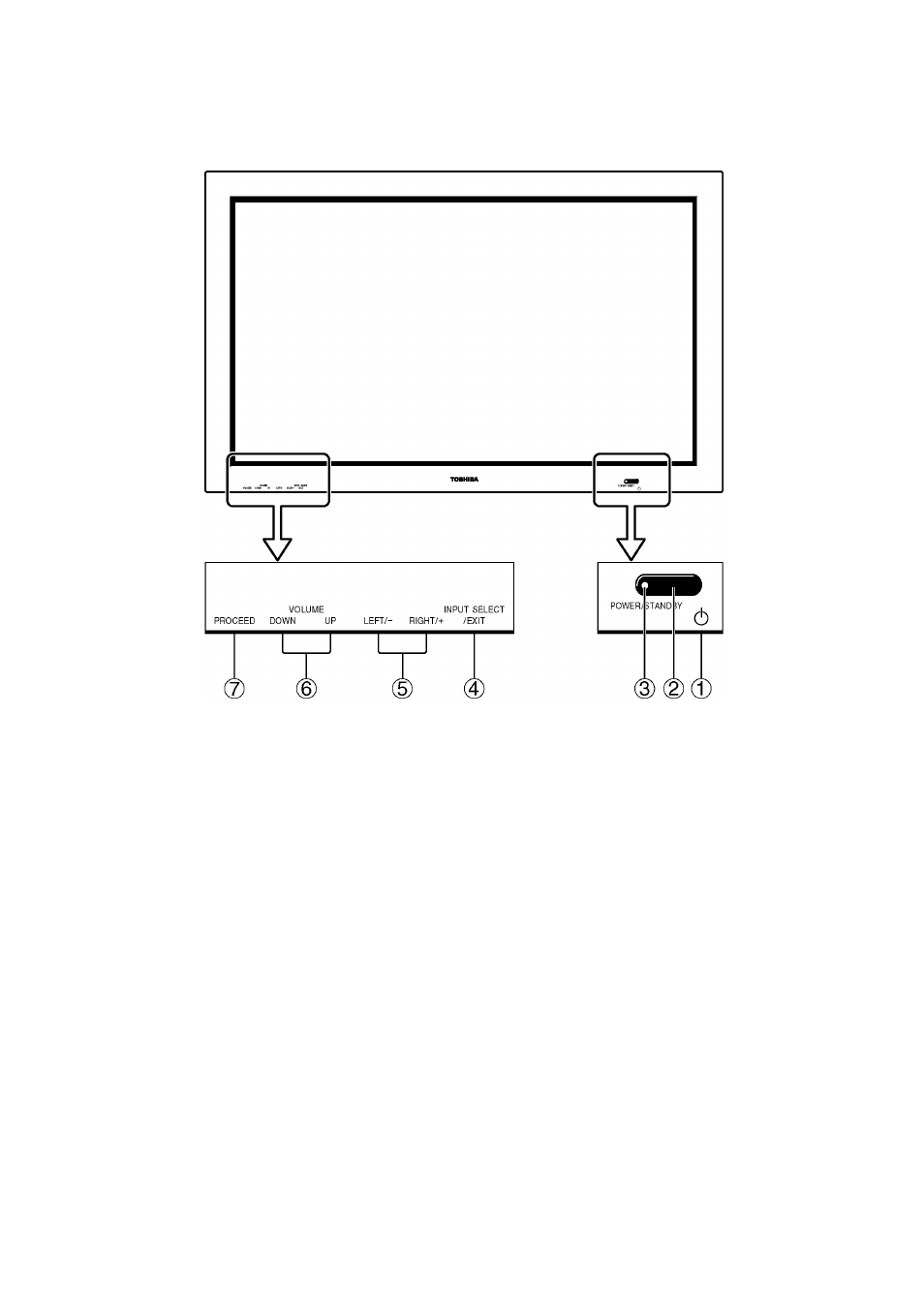

Конструкция и функция деталей аппарата
Вид спереди
1 Power (Питание)
Для включения-отключения питания дисплея.
2
Remote sensor window (Окошко датчика
дистанционного управления)
Для приема инфракрасных сигналов, подаваемых от
дистанционного пульта.
@ Индикатор POWER/STANDBY (Питание/готовность)
При включении электропитания.......... Горит зеленым светом
При нахождении в дежурном режиме ... Горит красным светом
4
INPUT SELECT/EXIT (Выбор ввхода/вывод)
Для переключения входов, в следующей последовательности.
Используемые входы сигналов зависят от установки параметра
“BNC SELECT”.
RGB
:
р>
VIDEO1 ^ VIDEO2 ^ HD/DVD/DTV—,
L RGB/PC3 ^ RGB/PC2 ^ RGB/PCB-J
COMP.
^ VIDEO1 ^ VIDEO2 ^ HD1/DVD1/DTV1-
I— RGB/PC3 ^ RGB/PC1 ^ HD2/DVD2/DTV2
VIDEO^ VIDEO1 ^ VIDEO2 ^ VIDEO3------------------------------
L RGB/PC3 ^ RGB/PC1 ^ HD/DVD/DTV«-
V2
5
LEFT/- и RIGHT/+ (Влево и вправо)
Для увеличения или уменьшения формата изображения.
Кнопки используются как курсор влево-вправо CURSOR (t /
►) в режмме экранной индикации (OSD).
© VOLUME DOWN и UP (Увеличение и уменьшение
громкости)
Для
регулировки
уровня
громкости
звука.
Кнопки
используются как курсор вверх-вниз CURSOR(A/^) в режиме
экранной индикации (OSD).
7
PROCEED (Приступление)
Для выбора режима экранной индикации (OSD) с
отображением главного меню.
Кнопка используется как EXIT в режиме экранной индикации
(OSD).
7
