Закрепление на стене – Инструкция по эксплуатации Panasonic KX-T2260 MB
Страница 13
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".

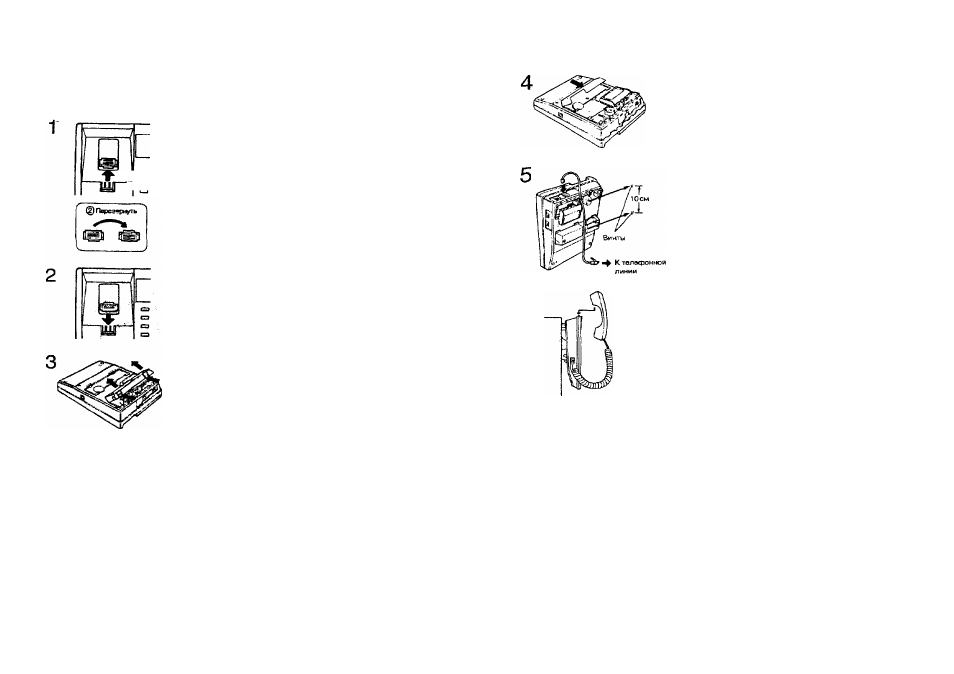

Закрепление на стене
Устройство может быть закреплено на стене с помощью
шурупов.
Снимите держатель трубки с уст
ройства и затем переверните его.
Ф
Нажатьлля
перемещения
Установите
держатель
трубки
на
место так, чтобы выступ смотрел
наверх.
Отсоедините
адаптер
закрепления
на стене от нижней части корпуса.
24
Переверните адаптер закрепле
ния на стене и вставьте высту
пы адаптера в отверстия корпу
са
устройства,
затем
нажмите
его
в
направлении
стрелки.
(Слово "WALL UP" на адаптере
должно смотреть вверх).
Установите
шурупы,
используя
шаблон,
приведенный
на
этой
странице.
Подсоедините
кабель
телефон
ной линии к устройству и к те
лефонной
розетке.
Аккуратно
закрепите устройство на шуру
пах, как показано на рисунке.
Для того, чтобы временно поло
жить трубку во время разгово
ра, положите её, как показано
на рисунке.
Шаблон закрепления на стене
Сверлить
здесь
Сверлить
здесь
10
25 -
