Подсоединение ВКМ к декодеру/подсоединение ВКМ к
стереоу си л ител ю

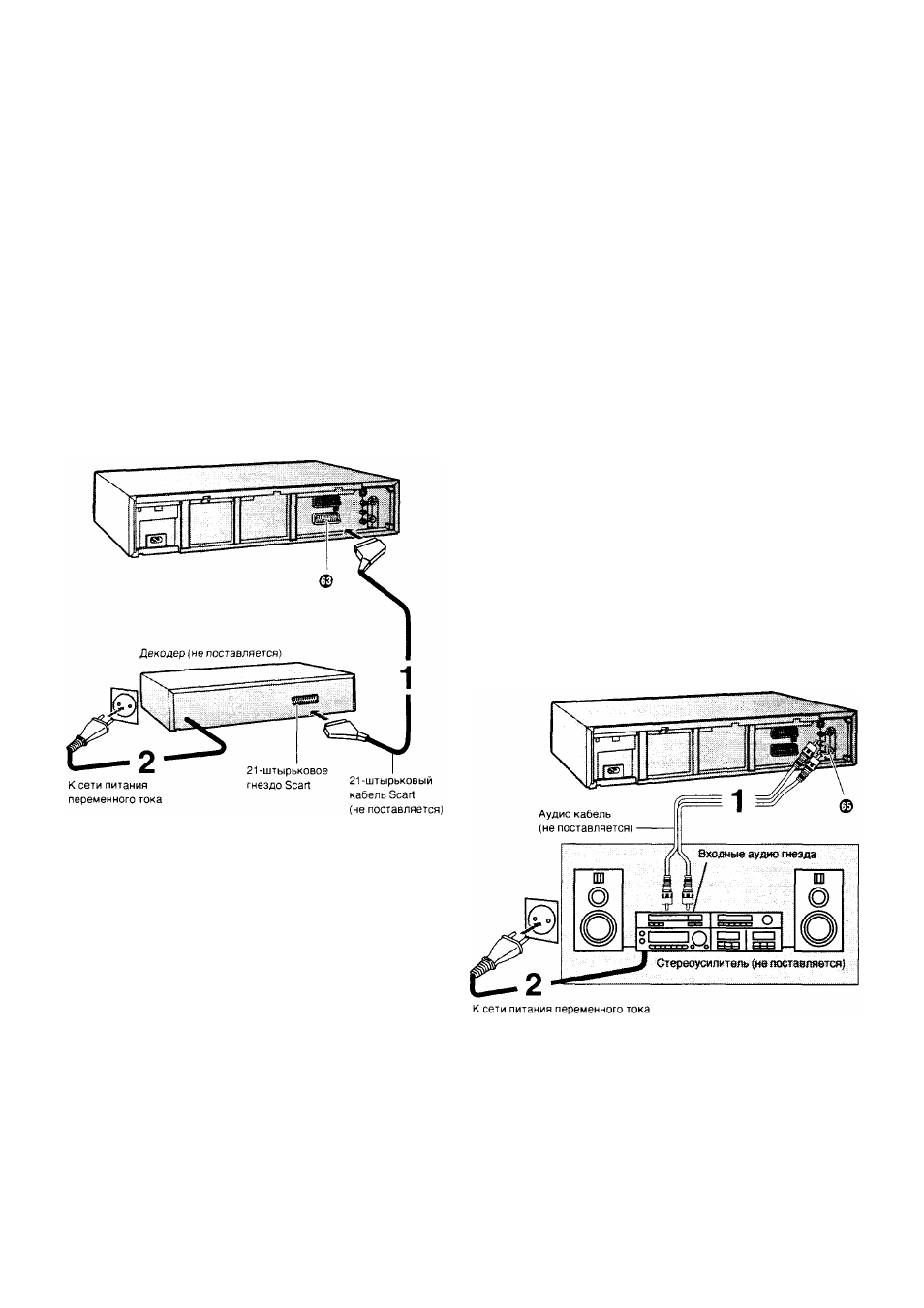

Для подсоединения этого ВКМ к декодеру или к
стереоусилителю выполните подсоединения,
показанные на рисунке внизу.
Относительно подсоединений к ТВ см. стр. 10, 12 и 13.
Подробности о подсоединении читайте также в
инструкции по эксплуатации декодера или
стереоусилителя.
Следует держать ВКМ, ТВ и декодер или
стереоусилитель выключенными до тех пор, пока не
закончены все подсоединения.
Для Вашей безопасности не подсоединяйте и
обращайтесь с оборудованием мокрыми руками.
Для подсоединения ВКМ к декодеру
Здесь термин “декодер” относится к аппарату,
используемому для декодирования зашифрованных
сигналов телевещания (платное ТВ).
ВКМ
ТВ
Режим ВКМ
1
Подсоедините 21-штырьковый кабель Scart (не
поставляется) к 21-штырьковому гнезду Scart AV2
ф на ВКМ и 21-штырьковому гнезду на декодере.
2
Подсоедините сетевой шнур декодера к розетке
сети питания переменного тока.
3
Установите режим “DECODER” для пункта “AV2”.
Подробности см. стр. 51.
Функция аудио/видео связи
Если ВКМ подсоединен к ТВ через 21-штырьковый
кабель Scart, Вы можете использовать кнопку AV LINK ф
для переключения ТВ из нормального приема ТВ на
канал видео воспроизведения (аудио/видео вход) (и
обратно). В режиме ВКМ (когда на дисплее ВКМ
высвечивается индикация VCR), ТВ переключается на
канал видео воспроизведения (аудио/видео вход). В
режиме ТВ (когда не высвечивается индикация VCR), ТВ
переключается на прием ТВ.
Высвечивается
индикация VCR.
Выбран аудио/видео
вход.
Режим ТВ Индикация VCR не Выбран прием ТВ.
высвечивается.
• Когда Вы нажмете кнопку MENU ф для высвечивания
меню на экране ТВ, ТВ также автоматически
переключается в режим ВКМ, однако, в этом случае не
появляется индикация VCR.
• Когда Вы инициируете воспроизведение на ВКМ, ТВ
автоматически переключается в режим ВКМ. Однако
во время воспроизведения невозможно переключение
ТВ обратно в режим ТВ.
• Если на ВКМ была выбрана платная ТВ станция, когда
Вы переключили в режим ТВ, при выборе платной ТВ
станции изображение по ТВ является зашифрованным.
В этом случае либо переключите в режим ВКМ, либо
выберите на ТВ аудио/видео вход.
Подсказка:
• “RGB” означает раздельные сигналы цветности
красный/зеленый/синий. Если Вы подсоедините ТВ,
снабженный функцией входа RGB к гнезду AV1 ф на
этом ВКМ, и декодер, снабженный функцией выхода
RGB к гнезду AV2 ф, ТВ может принимать сигнал
входа RGB с декодера через ВКМ.
Для подсоединения ВКМ к
стереоуси л ител ю
1
Подсоедините аудио кабель (не поставляется) к
выходным аудио гнездам ф на ВКМ и к входным
аудио гнездам на стереоусилителе.
2
Подсоедините сетевой шнур стереоусилителя к
розетке сети питания переменного тока.
38
