Подключение адаптера питания – Инструкция по эксплуатации AVer CP155 user manual
Страница 9
Разъем
Описание
(5) Разъем
видеосигнала
(раздельного/полно
го)
Выводит сигналы от камеры, или хранящееся
в памяти изображение на телевизор или
другое видеооборудование. Соедините этот
разъем с выходом VIDEO на телевизоре или
другом видеооборудовании.
(6) Выход S-video
Выводит сигналы от камеры, или хранящееся
в памяти изображение на телевизор или
другое видеооборудование. Соедините этот
разъем с выходом S-VIDEO на телевизоре или
другом видеооборудовании.
(7) Интегрированный
аналого-цифрово
й выход DVI-I
Выводит сигналы от камеры, RGB-входа или
хранящееся в памяти изображение на
ЭЛТ/ЖК/МАС-монитор или LCD/DLP-проектор
с цифровым видеоинтерфейсом DVI-I.
Если экранное устройство не поддерживает
цифровой видеоинтерфейс, он сможет
отображать только сигналы камеры или
хранящееся в памяти изображение.
(8) USB
Служит для подключения камеры СР155 через
USB-порт или копирования снятых
изображений с СР155 в память компьютера.
Соедините этот разъем с входом USB на
компьютере.
(9) Переключатель
TV-RGB (ТВ-ЦС)
Переключение между режимами отображения
видео от выходов Video (Видео) и S-VIDEO
(раздельный видеосигнал), или RGB-выхода и
интегрированного аналого-цифрового выхода
DVI-I.
П
П
о
о
д
д
к
к
л
л
ю
ю
ч
ч
е
е
н
н
и
и
е
е
а
а
д
д
а
а
п
п
т
т
е
е
р
р
а
а
п
п
и
и
т
т
а
а
н
н
и
и
я
я

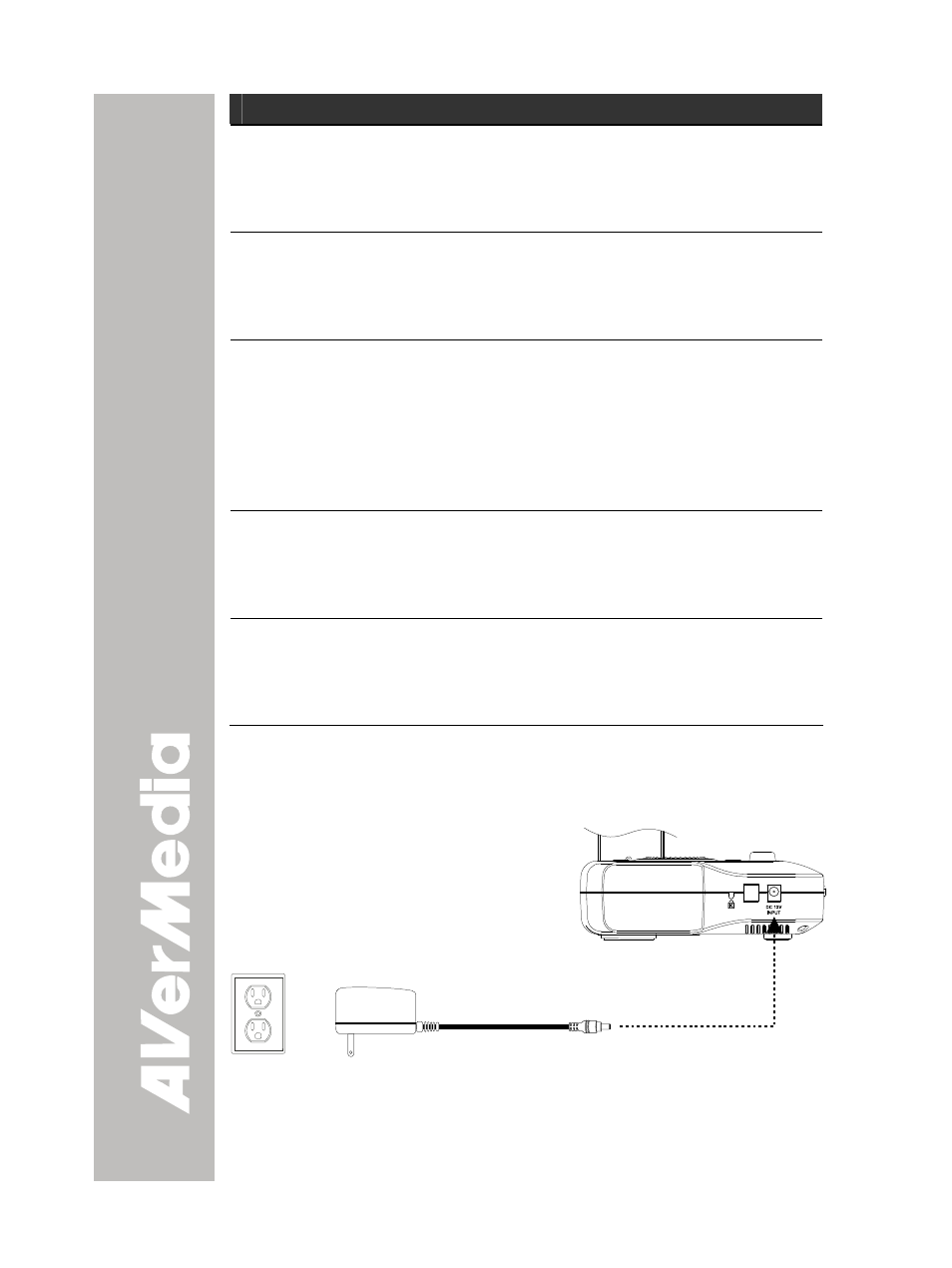

Подключите адаптер питания к стандартному источнику
переменного напряжения 100-240 вольт.
Адаптер питания
Сетевая
розетка
6
