Соединения
Выбор подключения
Ниже представлены примеры подключений, которые обычно используются для
подключения DVD-проигрывателя к телевизору и другим компонентам.
Перед подключением DVD-проигрывателя
- Перед подключением или отсоединением любых кабелей всегда выключайте DVD-
проигрыватель, телевизор и другие компоненты.
- Дополнительные сведения о тех или иных компонентах см. в руководстве пользователя
дополнительных компонентов (например, телевизора).
Подключение к ТВ (SCART)
- Подсоедините кабель SCART к выходу SCART (EXT), расположенному на задней
панели DVD-проигрывателя, и входу SCART(IN) на телевизоре.
- Если на телевизоре отсутствует разъем SCA
r
T, можно выбрать один из указанных ниже
способов подключения.

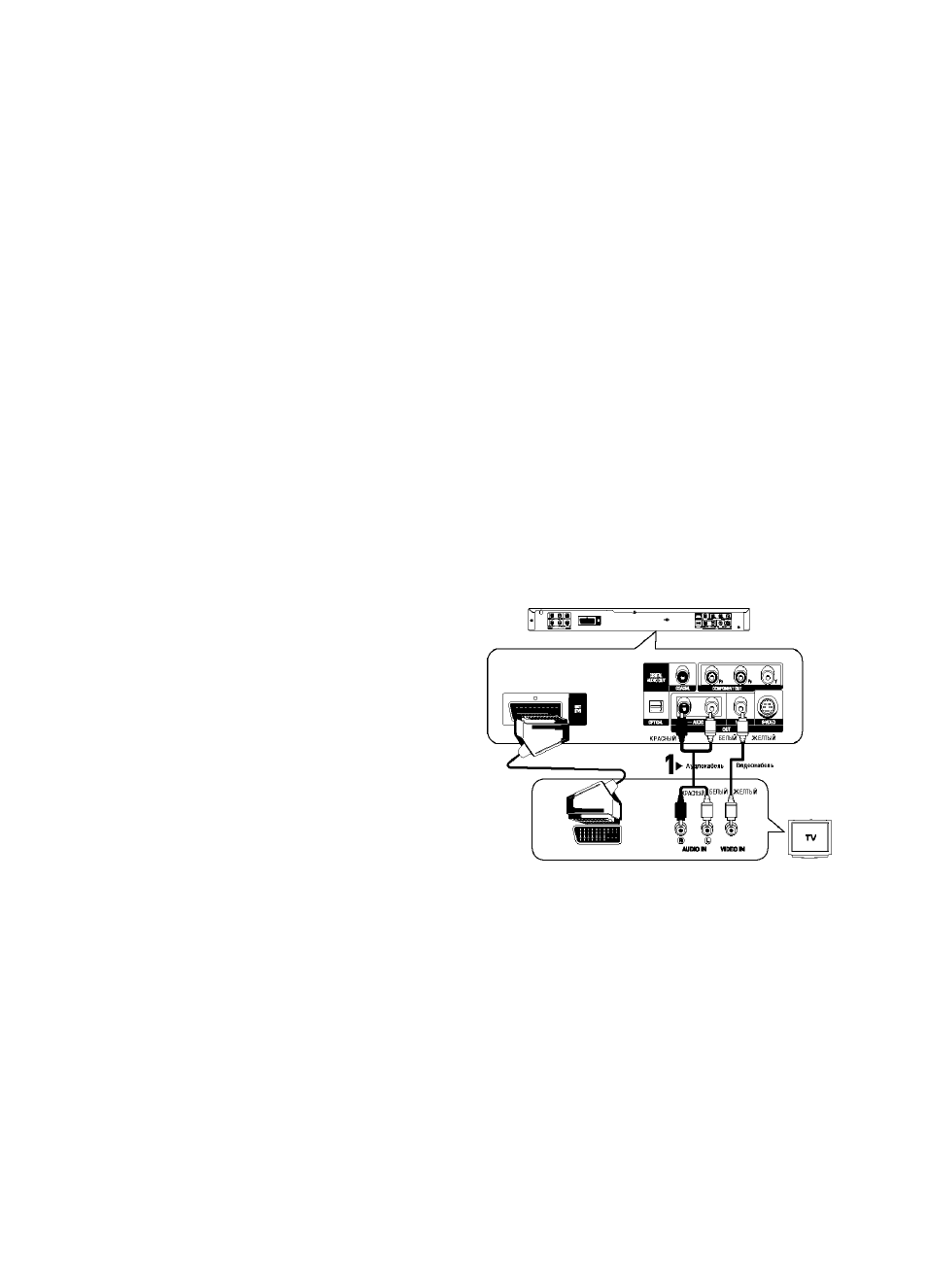

Подключение к ТВ (Композитный видеосигнал)
1
Подсоедините видео/аудиокабели к выходам
VIDEO (желтый)/Аи0Ю (красный и белый) OUT
на задней панели DVD-проигрывателя и входам
VIDEO (желтый)/AUDIO (красный и белый) IN
на
телевизоре.
2
Включите DVD-проигрыватель и телевизор.
3
Нажимайте кнопку переключения входного
сигнала на пульте дистанционного управления
телевизором до тех пор, пока на экране
телевизора не появится видеосигнал DVD-
проигрывателя.
—
ПРИМЕЧАНИЕ
-
Если аудиокабель находится вблизи кабеля питания, может возникнуть шум.
-
При необходимости подключения усилителя см. раздел "Подключение усилителя".(См. стр. 13-15)
-
Количество и расположение входов/выходов может отличаться в зависимости от телевизора.
См. руководство пользователя телевизора.
-
Если на телевизоре имеется один аудиовход, соедините его с выходом [AUDIO ОиТ][левый]
(белый) DVD-проигрывателя.
-
При нажатии кнопки VIDEO SEL. в режиме остановки DVD-проигрывателя или при отсутствии в
нем диска режим Video Output изменяется в следующей последовательности:(S-VlDEO ^ 4-CKAH
^ П-CKAH ^ SCART-RGB).
-
Не подключайте одновременно выход SCART и выход комионентного видеосигнала (Y, Pb, Pr)
либо S-Video , так как они могут создать взаимные иомехи и ухудшить качество видеосигнала на
обоих выходах. Например, искажение или лропадание цвета и др.
9
