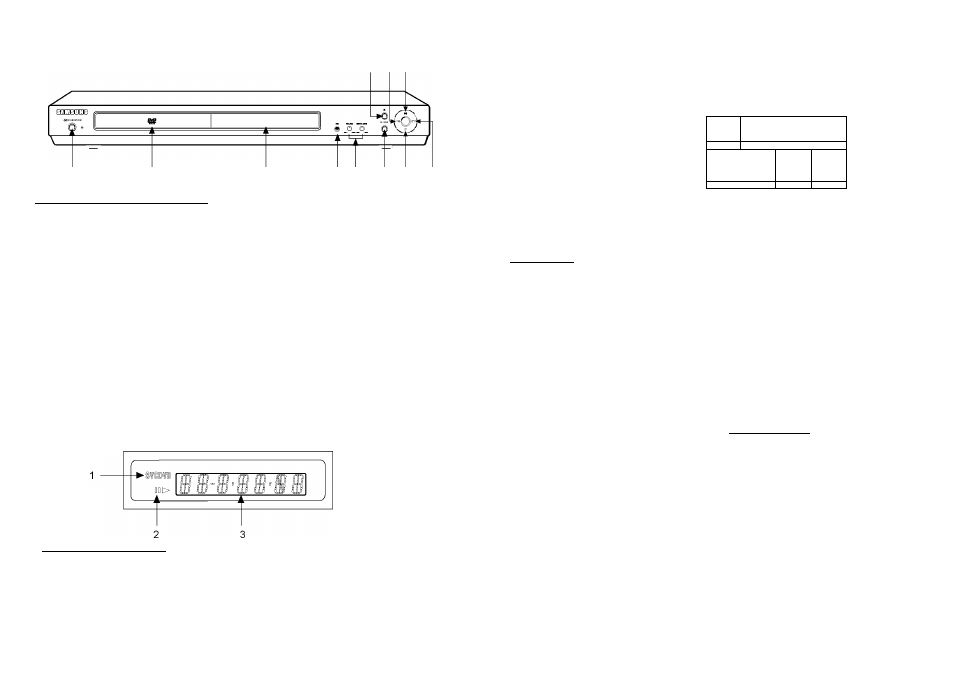

Описание - передняя панель
9 10 11
1
Органы управления на передней панели
1. ГОТОВНОСТЬ/ВКЛ. ( ¿)/ I )
• При первом включении проигрывателя в сеть
загорается индикатор. При нажатии кнопки STAND-
BY/ON, индикатор гаснет и проигрыватель
включается.
2. ЛОТОК ДЛЯ ДИСКА
• Сюда загружается диск.
3. ДИСПЛЕЙ
• Здесь расположены индикаторы режимов работы
проигрывателя.
4. МНКРОФОН
• Подключите микрофон для функций караоке.
5. УРОВЕНЬ МИКРОФОНА/ЦИФРОВОЕ ЭХО
• Используется для настройки уровня микрофона и
задержки звука (эффект фхо).
6. УДОБНЫЙ ФОРМАТ
• Функция Удобный формат преобразует
широкоэкранное изображение в полноэкранное для
удобства его просмотра на обычном телевизоре.
7. СТОП ( ■ )
• Останавливает воспроизведение диска.
8. SKIP ( W ) (ПРОПУСК) / SEARCH (ПОИСК)
• Позволяют осуществлять поиск на диске вперед.
Используйте их также для пропуска фильма, части
или дорожки.
9. ОТКРЫТЬ/ЗАКРЫТЬ ( А )
• Нажимайте эту кнопку, чтобы открывать и закрывать
лоток для диска.
10. SKIP ( м ) (ПРОПУСК) / SEARCH (ПОИСК)
• Позволяют осуществлять поиск на диске назад.
Используйте их также для пропуска фильма, части
или дорожки.
11. ВОСПРОИЗВЕДЕНИЕ/ПАУЗА ( ►!! )
• Чтобы начать или приостановить воспроизведение
диска.
Информация на дисплее
Дисплей на передней панели
1. Индикаторы типа диска
2. Play (Воспр.) / Pause (Пауза) / Forward play (Воспр. вперед)
3. Дисплей показывает различные сообщения, относящиеся к режимам работы проигрывателя, такие
как PLAY (Воспроизведение), STOP (Стоп), LOAD (Загрузка)...
no DISC : В проигрыватель не загружен диск.
OPEN : Лоток для диска открыт.
LOAD : Проигрыватель загружает информацию о диске.
RUS-6
Описание - задняя панель
COAXIAL
COMPONENT VIDEO OUT
@
r
@
l
©
MIXED AUDIO 01Я
VIDEO OUT S-VIDEOOUT
J
О О О
Задняя панель
1. ГНЕЗДО ЦИФРОВОГО АУДИОВЫХОДА
• Используйте волоконно-оптический кабель
или коаксиальный кабель для цифрового
сигнала, чтобы соединить это гнездо с
совместимым ресивером, оснащенным
декодером системы Dolby Digital. Также
можно соединять его с аудио/видео
усилителем, оснащенным декодером систем
Dolby Digital или DTS.
2. ГНЕЗДА АНАЛОГОВОГО АУДИОВЫХОДА
• Соединяйте с входными гнездами аудио
сигнала вашего телевизора или аудио/видео
ресивера.
3. ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА
• Используйте видео кабель, чтобы соединить
это гнездо с входом видеосигнала вашего
телевизора.
• B меню настроек необходимо выбрать
S-Video или Компонент видеовыход
(4-CKAH).
4. ГНЕЗДО ВЫХОДА S-VIDEO
• при помощи кабеля S-Video, соедините это
гнеэдо с входным раэъемом S-Video вашего
телевиэора для получения изображения
более высокого качества.
• B меню настроек необходимо выбрать
видеовыход S-Video.
5. ГНЕЗДА ВЫХОДА КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
• Используйте эти гнезда если у вашего
телевизора есть входные гнезда для
компонентного видеосигнала. На эти гнезда
выдаются сигналы Рг, РЬ и Y.
• Если в меню настроек выбран Компонент
видеовыход (П-СКАН), включается режим
прогрессивной развертки.
• Если в меню настроек выбран Компонент
видеовыход (Ч-СКАН), включается режим
чересстрочной развертки.
Важные замечания
• Обратитесь к руководству пользователя
вашего телевизора, чтобы выяснить,
поддерживает ли ваш телевизор
прогрессивную развертку. Если прогрессивная
развертка поддерживается, то следуйте
инструкциям в руководстве пользователя по
включению режима прогрессивной развертки
через систему меню телевизора.
• Если в меню нacтpoeк выбpaн Компонент
видеовыход (П-CKAH), na гнeздax Video и
S-Video cигнaл отсутствует.
• Дополнительные сведения о paбoте с меню
нacтpoeк приведены нa стр. 31.
RUS-7
