I случай 2: подключение к разъему выхода s-video, Случай 2: подключение к разъему выхода s-video – Инструкция по эксплуатации Samsung DVD-R150K
Страница 18
Внимание! Текст в этом документе был распознан автоматически. Для просмотра оригинальной страницы Вы можете воспользоваться режимом "Оригинал".
s
)S
O
Q.
■
&
■ <0

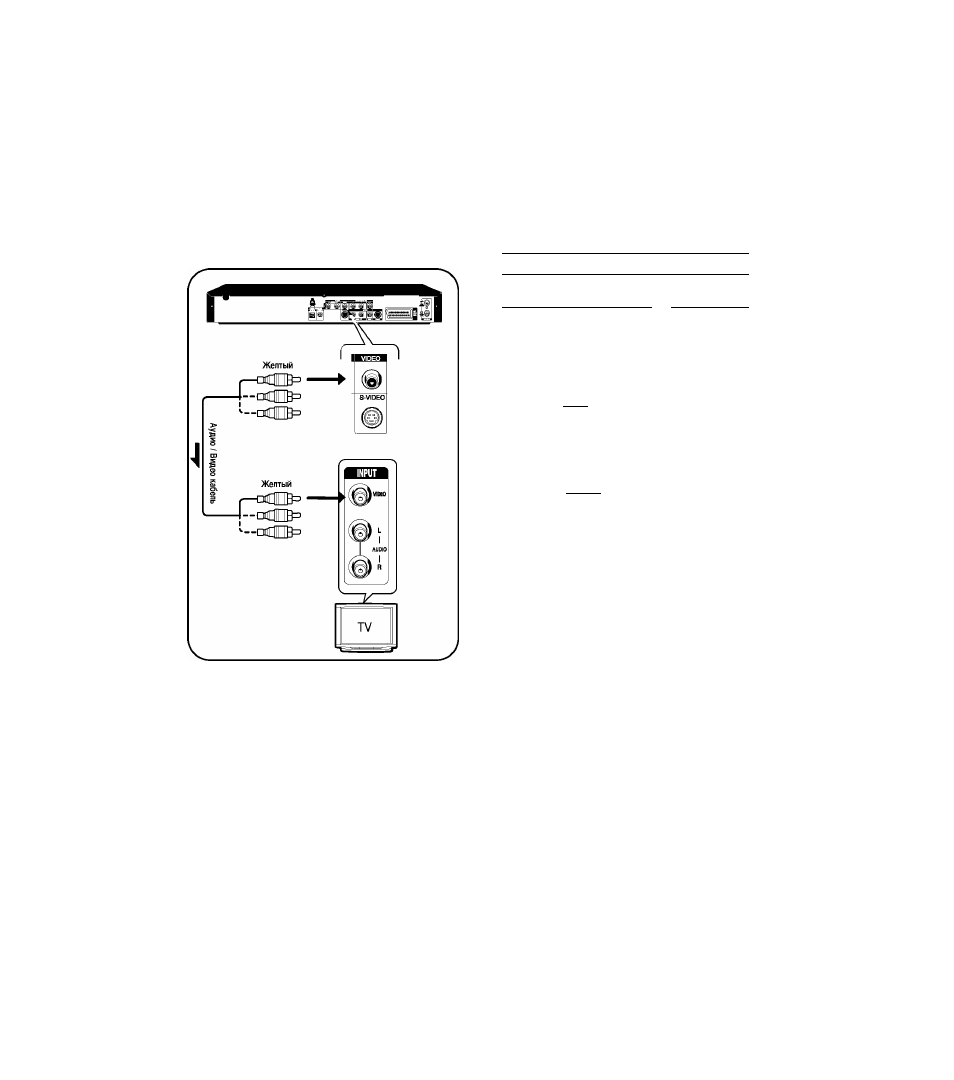

1. Соедините кабелем для видеосигнала (с желтыми штырями)
разъем видеовыхода VIDEO OUT (желтое) на DVD-
рекордере с разъемом видеовхода VIDEO IN (желтым) на
телевизоре (или AV-усилителе).
• Вы получите изображение обычного качества.
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на DVD-
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 19 и 20).
I
Случай 1: Подключение к разъему
выхода композитного
видеосигнала
I
Случай 2: Подключение к разъему
выхода S-video
1. Соедините кабелем с разъемами S-Video (покупается
отдельно) разъем S-VIDEO OUT (Выход S-Video) на DVD-
рекордере с разъемом S-VIDEO IN (Вход S-Video) на
телевизоре (или AV-усилителе).
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на DVD-
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе)
• Вы получите изображение высокого качества.
1'
®
iliSibiiip|(f)
ifi
1^
уф
Н
Нв| Hweeffl Hwsssiii ^
щ
W
'—Щч >5 '
—оМ|||| >0’
W
S-VIDEO
TV
18- Русский
