Установка панели дисплея – Инструкция по эксплуатации Dell Studio 1557 (Late 2009)
Страница 18
Advertising
6.
Приподнимите панель дисплея и снимите ее с крышки дисплея
.
7.
Выверните четыре винта
(по два с каждой стороны панели дисплея), которыми скобы панели дисплея крепятся к панели дисплея, и снимите
скобы
.
8.
Переверните панель дисплея
.
9.
Потянув за язычок кабеля дисплея
, отсоедините кабель дисплея от платы дисплея.
Установка панели дисплея
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Подсоедините кабель дисплея к плате на тыльной стороне панели дисплея
.

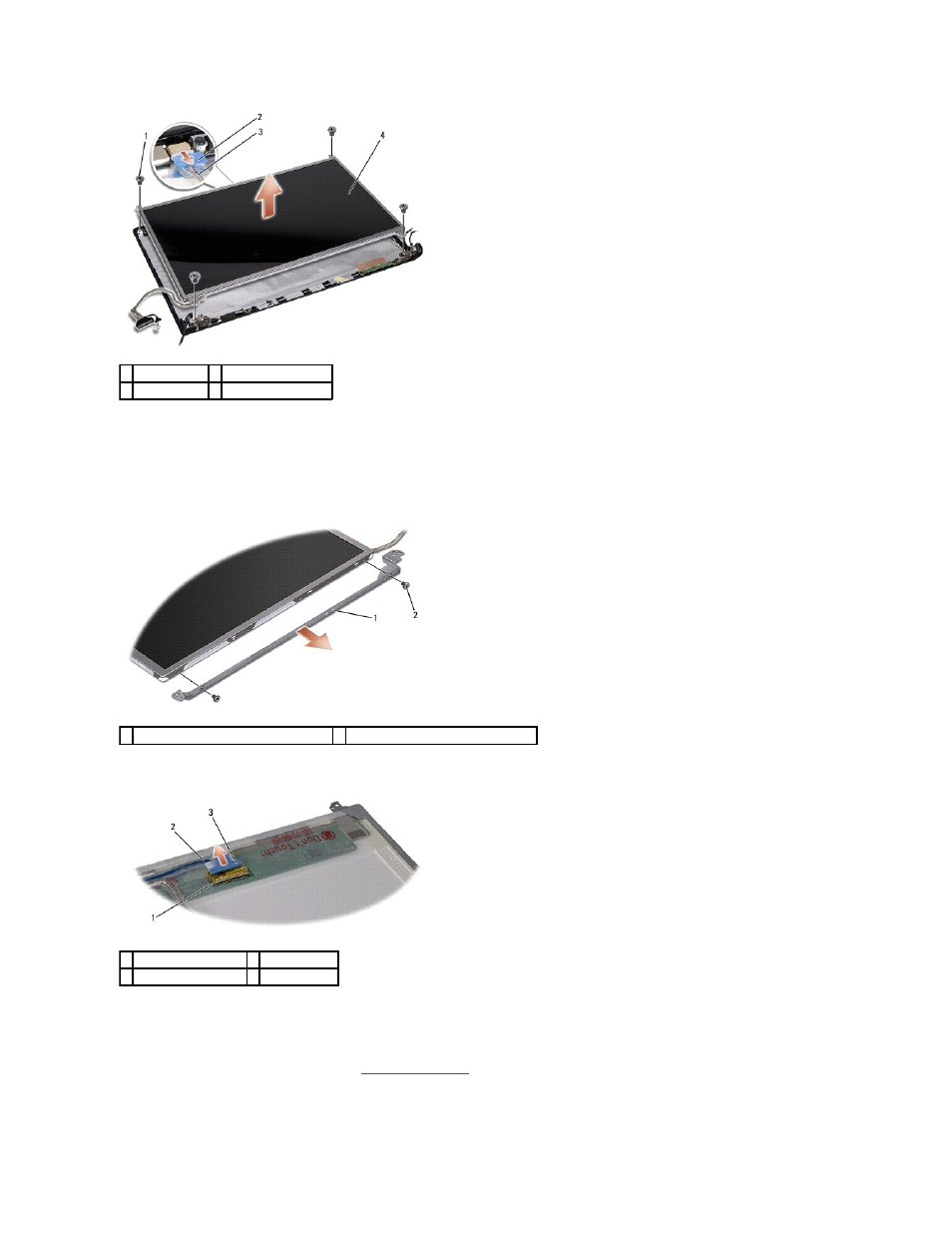

1 винты (4)
2 язычок кабеля камеры
3 кабель камеры 4 панель дисплея
1 скобы панели дисплея (1 слева, 1 справа) 2 винты (всего 4: по 2 с каждой стороны)
1 разъем кабеля дисплея 2 кабель дисплея
3 язычок кабеля дисплея
