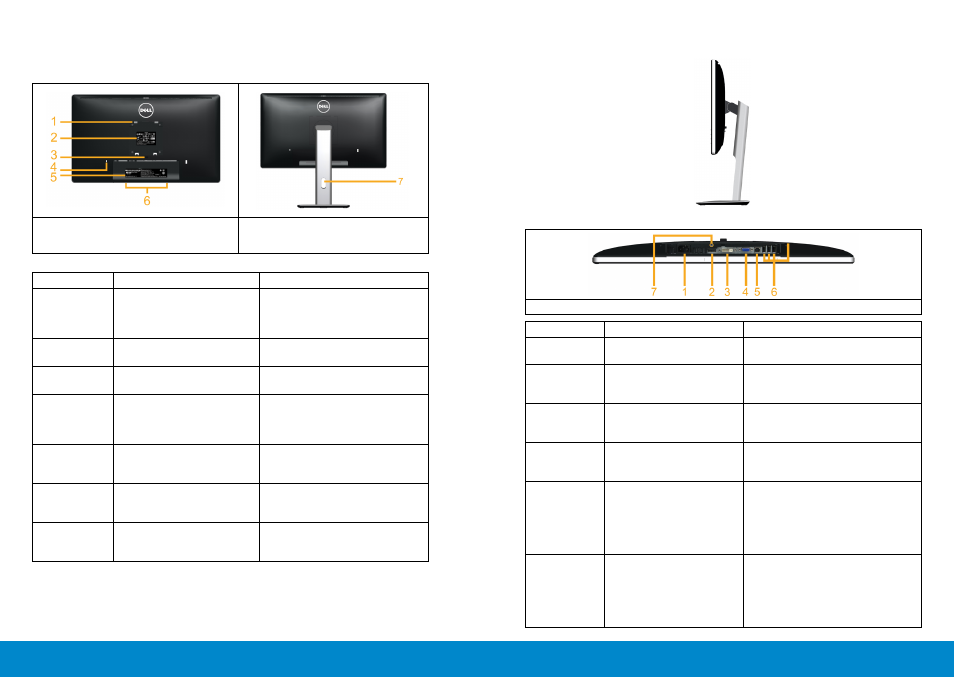

Вид сзади
Вид сзади
Вид сзади с установленной
подставкой
Обозначение Описание
Использование
1
Монтажные отверстия
VESA (100 x 100 мм – под
крышкой)
Установка монитора на стене
с использованием монтажного
комплекта VESA (100 x
100 мм).
2
Паспортная табличка
Соответствие стандартам и
нормативам.
3
Кнопка для снятия
подставки
Снятие подставки с монитора.
4
Гнездо защитной
блокировки
Для предотвращения кражи
монитора используйте
защитный замок (продается
отдельно).
5
Табличка с серийным
номером (штрихкод)
Чтобы обратиться в Dell за
технической помощью, см. эту
табличку.
6
Гнезда крепления Dell
Soundbar
Для установки
дополнительной звуковой
панели Dell.
7
Гнездо для упорядочения
кабелей
Организация кабелей путем
их пропускания через данное
гнездо.
Вид сбоку
Вид снизу
Вид снизу
Обозначение Описание
Использование
1.
Гнездо подключения
кабеля питания
Подключение кабеля питания
монитора.
2.
Разъем DisplayPort
Для подключения компьютера
к монитору с помощью кабеля
DisplayPort.
3
Разъем DVI
Для подключения компьютера
к монитору с помощью кабеля
DVI.
4
Разъем VGA
Для подключения компьютера
к монитору с помощью кабеля
VGA.
5
Восходящий порт USB
Для подключения USB-
устройств. Этот разъем можно
использовать только после
подключения восходящего
кабеля USB от компьютера к
монитору.
6
Нисходящие порты USB Подключите USB-устройства.
Данный разъем можно
использовать только после
подключения USB-кабеля к
компьютеру и к вышестоящему
USB-разъему на мониторе.
