Инструкция по эксплуатации Dell OptiPlex 330 (Late 2007)
Страница 45
8.
При установке платы
PCI Express в разъем x16 разместите плату так, чтобы фиксирующее отверстие совпало с защелкой.
9.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
10.
Поверните и закрепите фиксатор платы
.
11.
Подсоедините к плате все необходимые кабели
.
Информацию о кабельных соединениях платы см
. в документации по плате.
12.
Установите крышку корпуса компьютера на место
.
13.
Заново подключите компьютер и устройства к электросети
, а затем включите их.
14.
Если установлена звуковая плата
.
a.
Войдите в программу настройки системы
(см. раздел
Вход в программу настройки системы
), выберите Onboard Devices (Встроенные
устройства
) и Integrated Audio (Встроенное аудиооборудование), а затем установите значение Off (Выключено).
b.
Подключите внешние звуковые устройства к разъемам на звуковой плате
. Не подключайте внешние аудиоустройства к разъемам для
микрофона
, динамиков/наушников и линейного входа, находящимся на задней панели (см. раздел
Разъемы задней панели
).
15.
Если установлен дополнительный сетевой адаптер и необходимо отключить встроенный сетевой адаптер
, выполните указанные ниже действия.
a.
Войдите в программу настройки системы
(см. раздел
Вход в программу настройки системы
), выберите Onboard Devices (Встроенные
устройства
) и Integrated NIC (Встроенный контроллер сетевого интерфейса), а затем установите значение Off (Выключено).
b.
Вставьте сетевой кабель в разъем дополнительного сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному разъему на

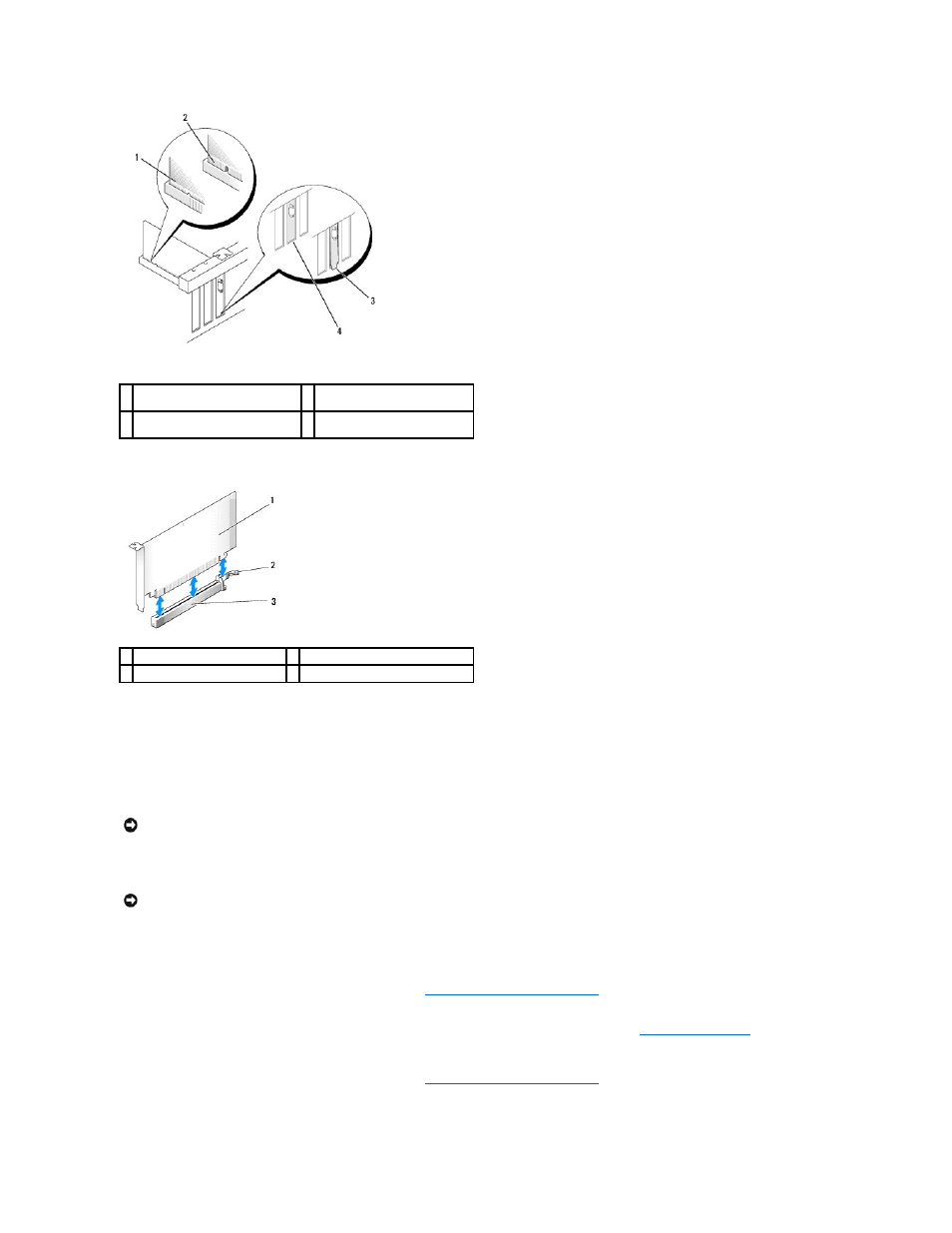

1 полностью установленная плата
2 не полностью установленная
плата
3 неправильно установленная
заглушка
4 правильно установленная
заглушка
1 плата PCI Express x16
2 защелка для платы PCI Express x16
3 слот для платы PCI Express x16
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Чтобы подсоединить сетевой кабель
, сначала подсоедините его к сетевому устройству, а затем к компьютеру.
