Использование мультимедиа
87
1
Выключите компьютер и телевизор или аудиоустройство, которое
требуется подключить.
2
Подсоедините компонентный видеоадаптер к выходному
телевизионному разъему S-Video на компьютере.
3
Подсоедините все три конца компонентного видеокабеля к выходным
разъемам компонентных видеосигналов на компонентном видеоадаптере.
Убедитесь, что красный, зеленый и синий цвета кабеля соответствуют
цветам портов адаптера.
4
Подсоедините все три разъема на другом конце компонентного
видеокабеля к входным разъемам компонентных видеосигналов на
телевизоре. Убедитесь, что красный, зеленый и синий цвета кабеля
соответствуют цветам входных разъемов на телевизоре.
5
Подсоедините один конец цифрового аудиокабеля S/PDIF к
аудиоразъему на кабеле компонентного видеоадаптера.

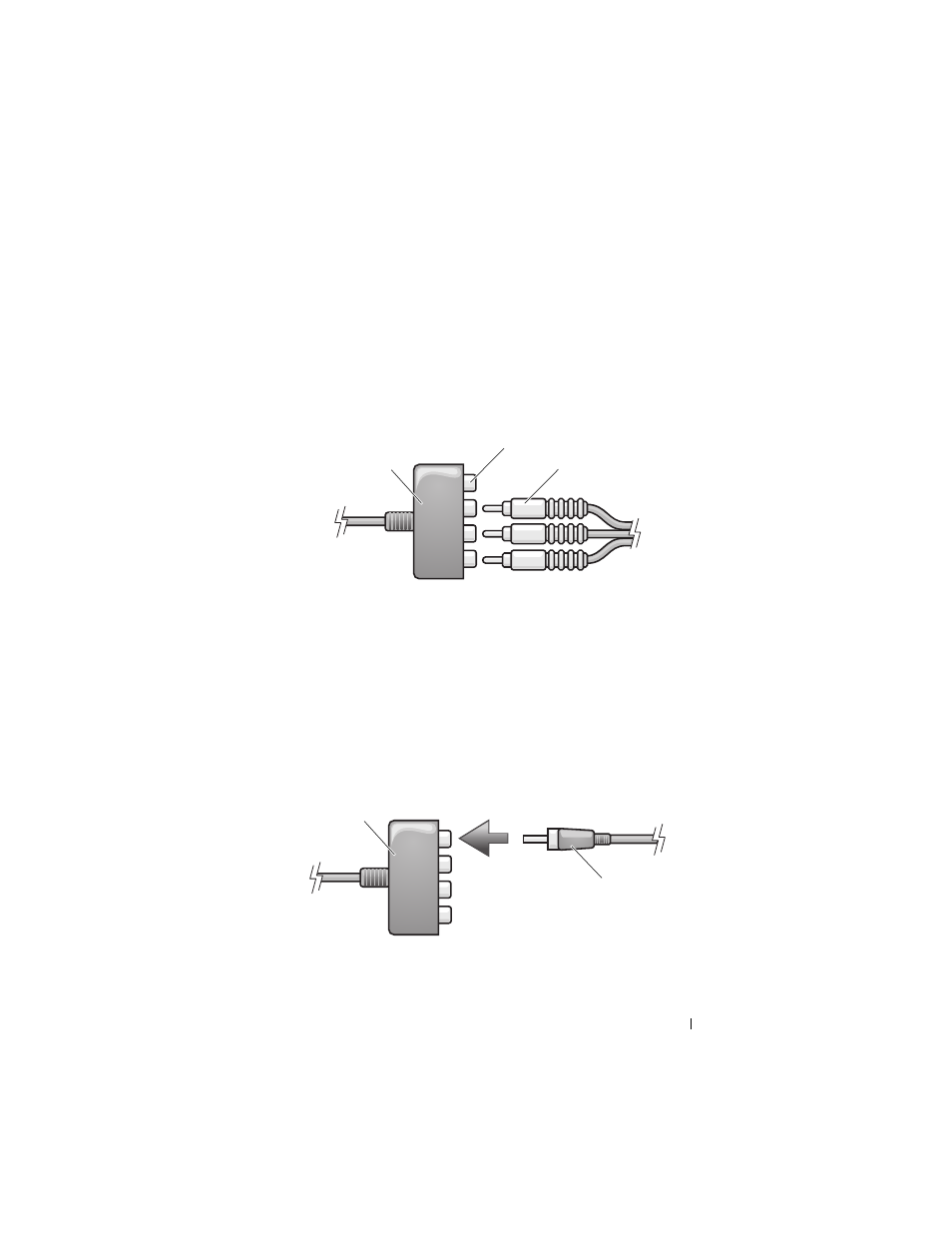

1
компонентный видеоадаптер
2
выходные разъемы компонентных
видеосигналов
3
компонентный видеокабель
1
компонентный видеоадаптер
2
цифровой аудиокабель S/PDIF
3
1
2
2
1
