О мониторе |
19

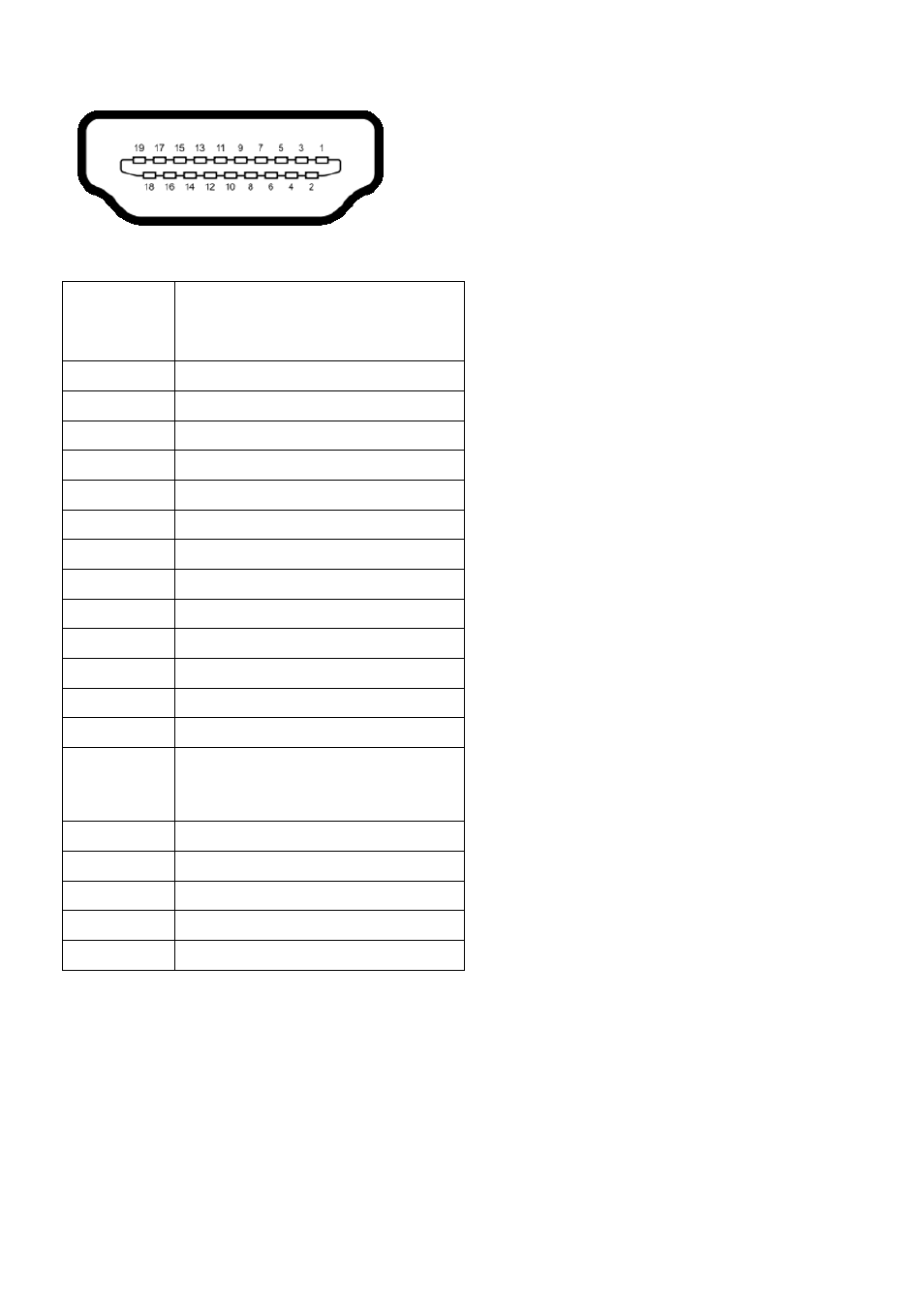

Разъем MHL
Поддержка технологии «Plug and Play»
Монитор можно установить в любой системе, совместимой с технологией Plug and
Play. На компьютерную систему автоматически передаются расширенные данные
идентификации дисплея (EDID) с помощью протоколов DDC (канал отображения
данных) для выполнения системой автоматической конфигурации и оптимизации
настроек монитора. Большая часть установок монитора является автоматической;
при необходимости пользователь может выбрать другие настройки. Дополнительную
информацию об изменении настроек монитора см. в разделе
.
Номер
контакта
19-контактный разъем
подключенного
сигнального кабеля
1
TMDS ДАННЫЕ 2+
2
TMDS ДАННЫЕ 2, ЭКРАН
3
TMDS ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
5
Общий
6
TMDS ДАННЫЕ 1-
7
MHL+
8
TMDS ДАННЫЕ 0, ЭКРАН
9
MHL-
10
TMDS ТАКТОВЫЙ СИГНАЛ+
11
Общий
12
TMDS ТАКТОВЫЙ СИГНАЛ-
13
CEC
14
Зарезервировано (нормально
замкнутое состояние в
устройстве)
15
DDC ТАКТОВЫЙ СИГНАЛ (SCL)
16
DDC ДАННЫЕ (SDA)
17
Общий
18
VBUS (+5 В, макс. 900 мА час)
19
CBUS
