Системная плата
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 535s/537s/545s/546s
Извлечение системной платы
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите опорную скобу
(см. раздел
Извлечение опорной скобы
).
4.
Извлеките все платы расширения из системной платы
(см.
Извлечение плат
PCI и PCI Express
).
5.
Извлеките оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
6.
Снимите блок вентилятора и радиатора процессора
(см. раздел
Снятие блока вентилятора и радиатора процессора
).
7.
Извлеките процессор
(см. раздел
Извлечение процессора
).
8.
Извлеките модули памяти
(см.
Извлечение модулей памяти
) и запишите, какой модуль памяти из какого гнезда был извлечен (для каждого
модуля
), чтобы установить модули памяти в те же гнезда после установки платы.
9.
Отсоедините все кабели от системной платы
. Перед отсоединением кабелей запомните их расположение, чтобы при установке новой системной
платы их можно было правильно подсоединить
.
10.
Выкрутите винты на системной плате
.
11.
Приподнимите и извлеките системную плату
.
Inspiron 535s/537s
Inspiron 545s/546s
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т
. п.).

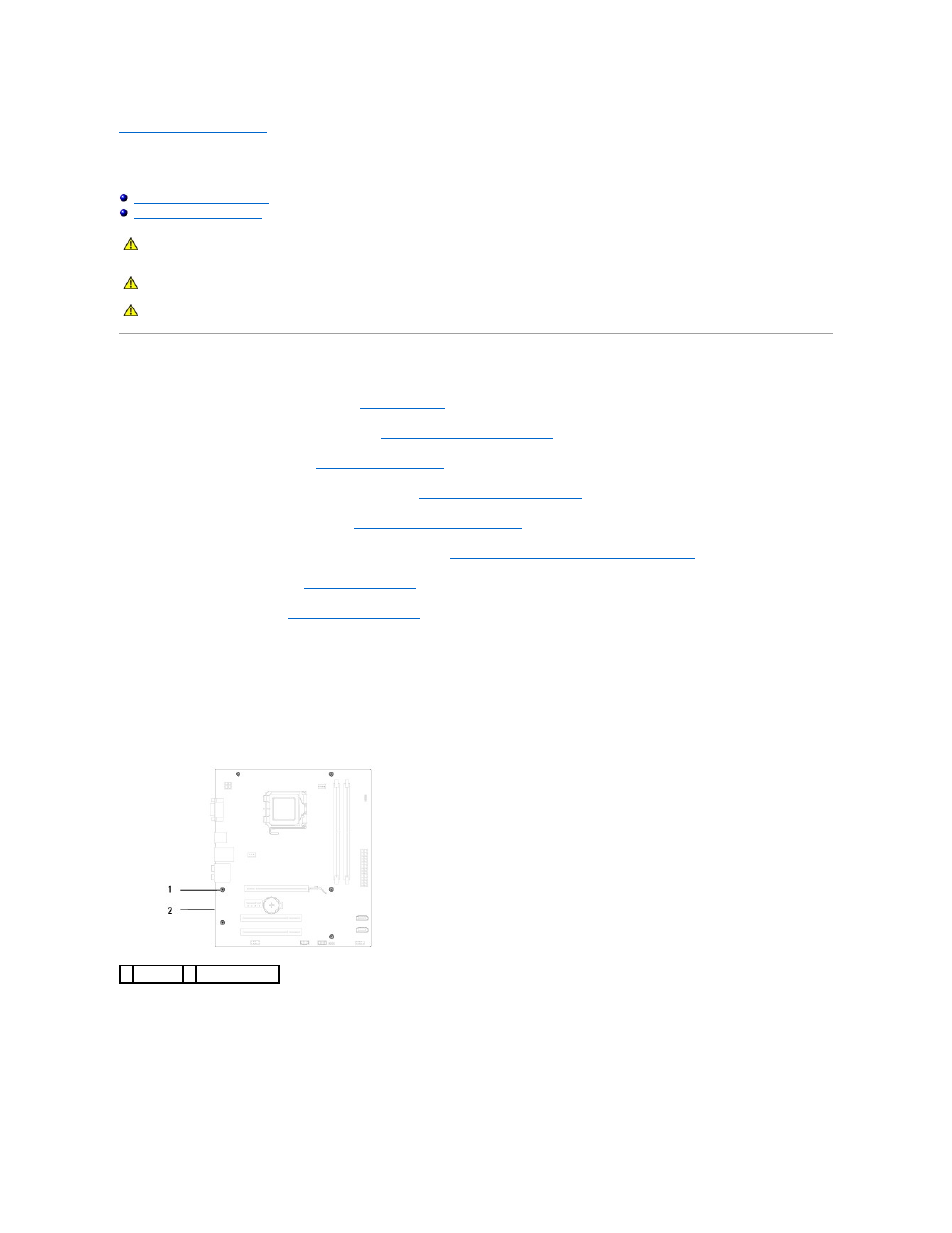

1 винты (6) 2 системная плата
