Инструкция по эксплуатации Dell Studio XPS 8100 (Late 2009)
Страница 48
Назад на страницу содержания
1

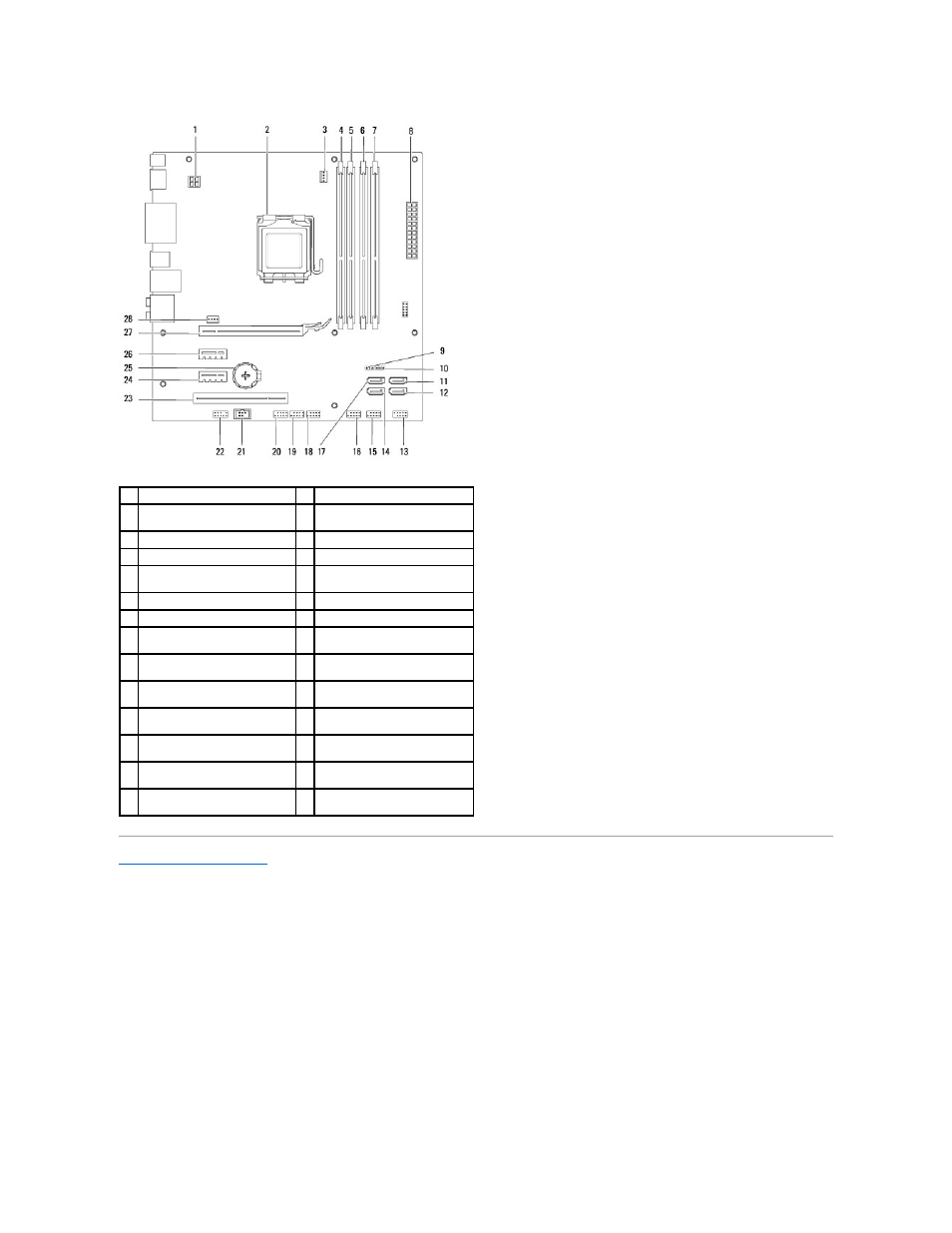

разъем питания
(PWR2)
2
гнездо процессора
3
разъем вентилятора
процессора
(CPU_FAN1)
4
разъем модуля памяти
(DIMM3)
5
разъем модуля памяти
(DIMM1)
6
разъем модуля памяти
(DIMM4)
7
разъем модуля памяти
(DIMM2)
8
главный разъем питания
(PWR1)
9
перемычка сброса КМОП
-схемы
(CLR_CMOS1)
10 перемычка сброса пароля
(PSWD1)
11 разъем SATA (SATA1)
12 разъем SATA (SATA2)
13 разъем кнопки питания (FP1)
14 разъем SATA (SATA4)
15 разъем USB на передней
панели
(F_USB1)
16 разъем USB на передней панели
(F_USB2)
17 разъем SATA (SATA3)
18 разъем USB на передней панели
(F_USB3)
19 разъем USB на передней
панели
(F_USB4)
20 разъем USB на передней панели
(F_USB5)
21 разъем S/PDIF (SPDIF_OUT2)
22 аудиоразъем на передней
панели
(F_AUDIO1)
23 слот платы PCI (PCI1)
24 слот платы PCI Express x1
(PCI-EX1_1)
25 гнездо батарейки (BAT1)
26 слот платы PCI Express x1
(PCI-EX1_2)
27 слот платы PCI Express x16
(PCI-EX16_1)
28 разъем вентилятора корпуса
(SYS_FAN1)
