Настройка компьютера после извлечения или установки платы
Установка плат
PCI и PCI Express
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите фиксирующую скобу платы
(см.
Снятие фиксирующей скобы платы
).
4.
При установке новой платы извлеките заглушку
, закрывающую отверстие разъема для платы.
5.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
6.
При установке платы
PCI Express в разъем для 16-канальной платы расположите плату так, чтобы выровнять зажимной слот с зажимом.
7.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата полностью встала в слот.
8.
Установите фиксирующую скобу платы
(см.
Установка фиксирующей скобы платы
9.
Подсоедините кабели
, которые должны быть подсоединены к плате.
Информацию о кабельных подключениях платы см
. в прилагаемой к ней документации.
10.
Установите крышку корпуса на место
(см. раздел
Установка крышки корпуса компьютера
).
11.
Подключите компьютер и устройства к электросети и включите их
.

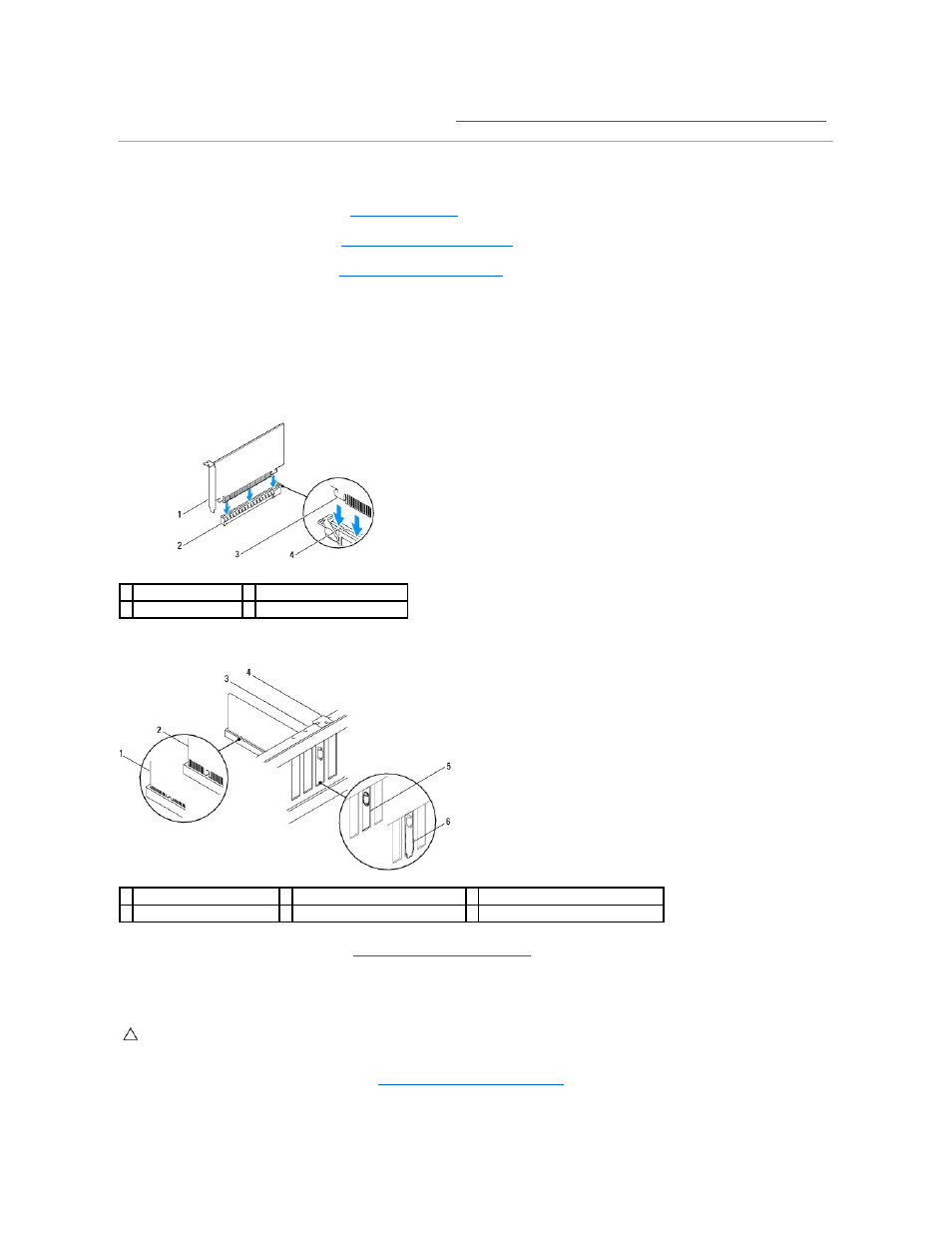

1 плата PCI Express x16 2 слот для платы PCI Express x16
3 лепесток крепления
4 защитный слот
1 полностью вставленная плата 2 не полностью вставленная плата
3 направляющая
4 направляющая
5 правильно установленная заглушка 6 неправильно установленная заглушка
ПРЕДУПРЕЖДЕНИЕ
.
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера
может не закрыться
. Кроме того, это может повредить оборудование.
