Процессор
5
Совместите контакты «1» на процессоре и на разъеме.
ВНИМАНИЕ.
Во избежание повреждения контактов правильно совместите процессор с гнездом и не
прикладывайте усилий во время его установки.
6
Аккуратно вставьте процессор в гнездо и убедитесь, что он расположен правильно.
7
Когда процессор полностью установлен в гнездо, закройте крышку процессора.
Убедитесь в том, что выступ на крышке процессора расположен под центральной защелкой
крышки на гнезде.
8
Переведите рычаг крепления гнезда назад к гнезду и зафиксируйте его на месте, чтобы закрепить
процессор.
9
Удалите термическую смазку с нижней части радиатора.
ВНИМАНИЕ.
Нанесите новую термическую смазку. Новая термическая смазка необходима для
обеспечения правильного термического соединения, что является условием оптимальной работы
процессора.

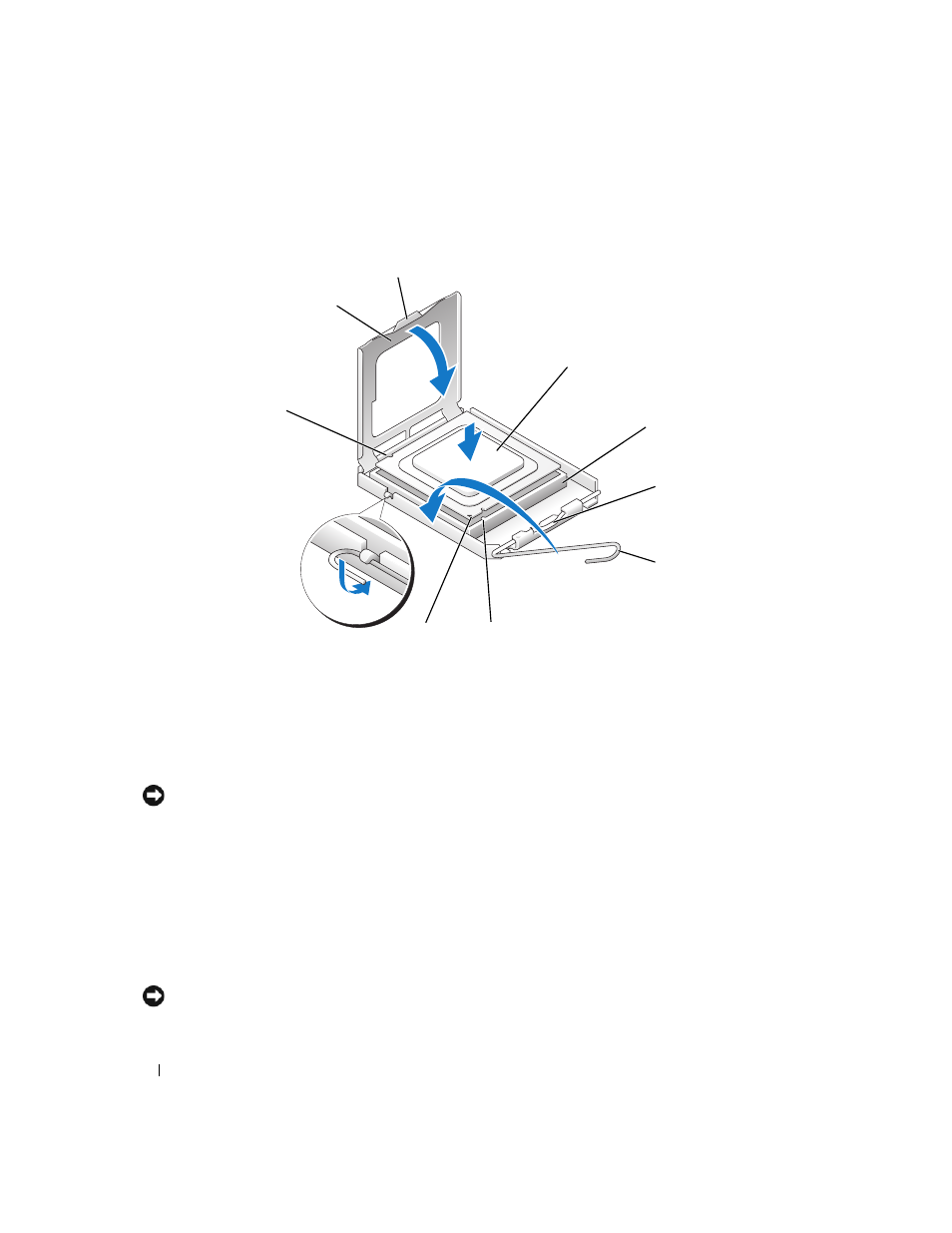

1
крышка процессора
2
выступ
3
процессор
4
разъем процессора
5
центральная защелка крышки
6
рычаг
7
передняя направляющая
выемка
8
индикатор контакта 1 на разъеме и
процессоре
9
задняя направляющая
выемка
1
3
4
6
8
7
9
2
5
