Pci/pci express, Информацию о завершении процедуры извлечения см, В разделе – Инструкция по эксплуатации Dell Inspiron 546s (Early 2009)
Страница 8: Pci/pci, Express
2.
Удалите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите опорную скобу
(см. раздел
Извлечение опорной скобы
).
4.
Подготовьте плату к установке
.
Подробную информацию о настройках платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
5.
При установке платы
PCI Express в разъем для 16-канальной платы расположите плату так, чтобы выровнять зажимное гнездо с зажимом.
6.
Вставьте плату в разъем и с усилием нажмите на нее
. Убедитесь, что плата плотно встала на место.
7.
Установите опорную скобу
(см. раздел
Установка опорной скобы
).
8.
Подключите все кабели
, которые должны быть подсоединены к плате.
Информацию о кабельных подключениях платы смотрите в прилагаемой к ней документации
.
9.
Установите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
10.
Подключите компьютер и устройства к электросети и включите их
.
11.
Порядок установки описан в разделе
Конфигурирование компьютера после извлечения или установки платы
Конфигурирование компьютера после извлечения или установки платы
PCI/PCI
Express

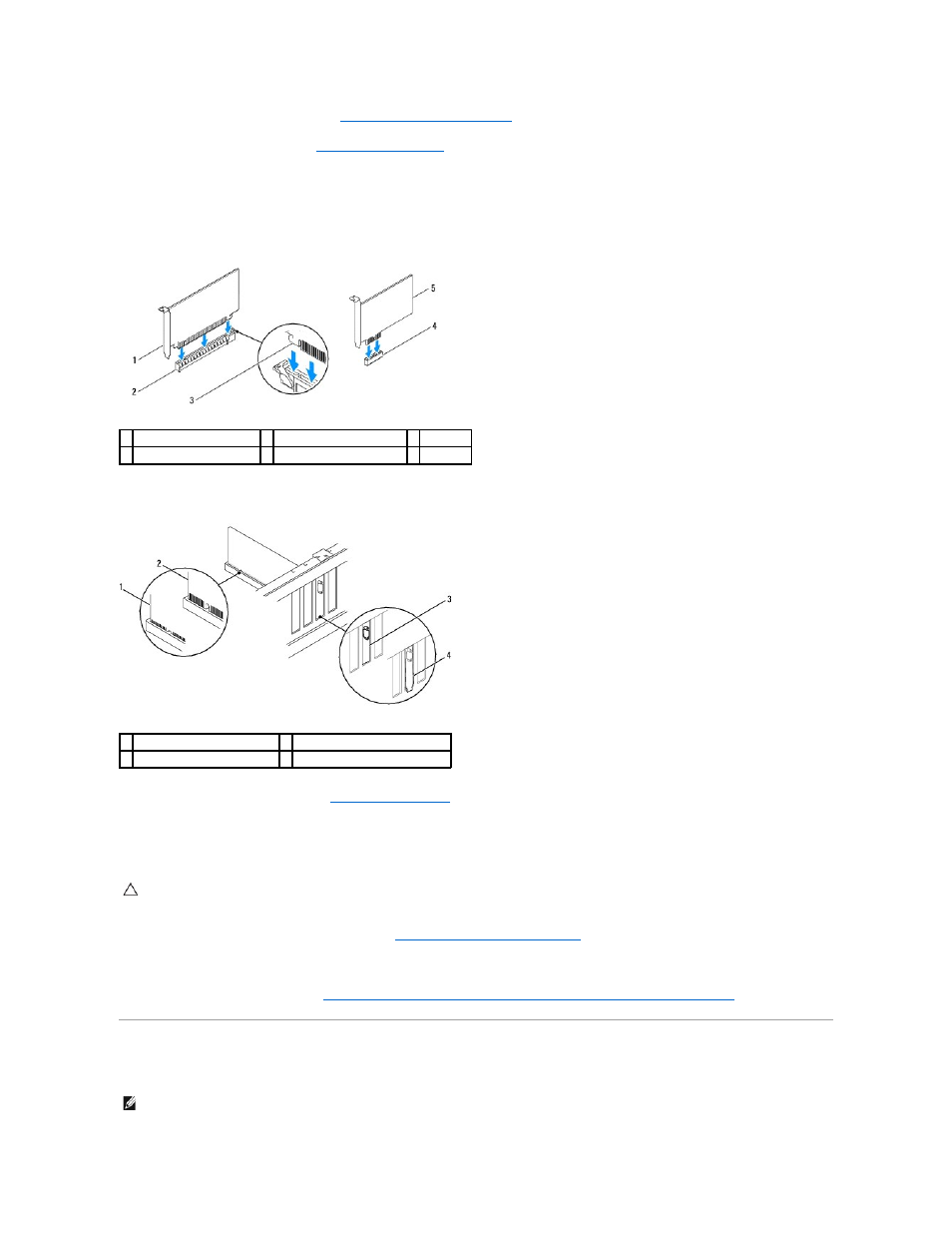

1 плата PCI Express x16
2 слот платы PCI Express x16 3 фиксатор
4 слот платы PCI Express x1 5 плата PCI Express x1
1 полностью вставленная плата 2 неполностью вставленная плата
3 заглушка в слоте
4 заглушка, не попавшая в слот
ОСТОРОЖНО
!
Не укладывайте кабели поверх плат или за ними
. Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования
.
ПРИМЕЧАНИЕ
.
Информацию о расположении внешних разъемов смотрите в Руководстве по установке
. Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации
.
