Страница 29: Снятие стойки
Подключение синего кабеля
(VGA)

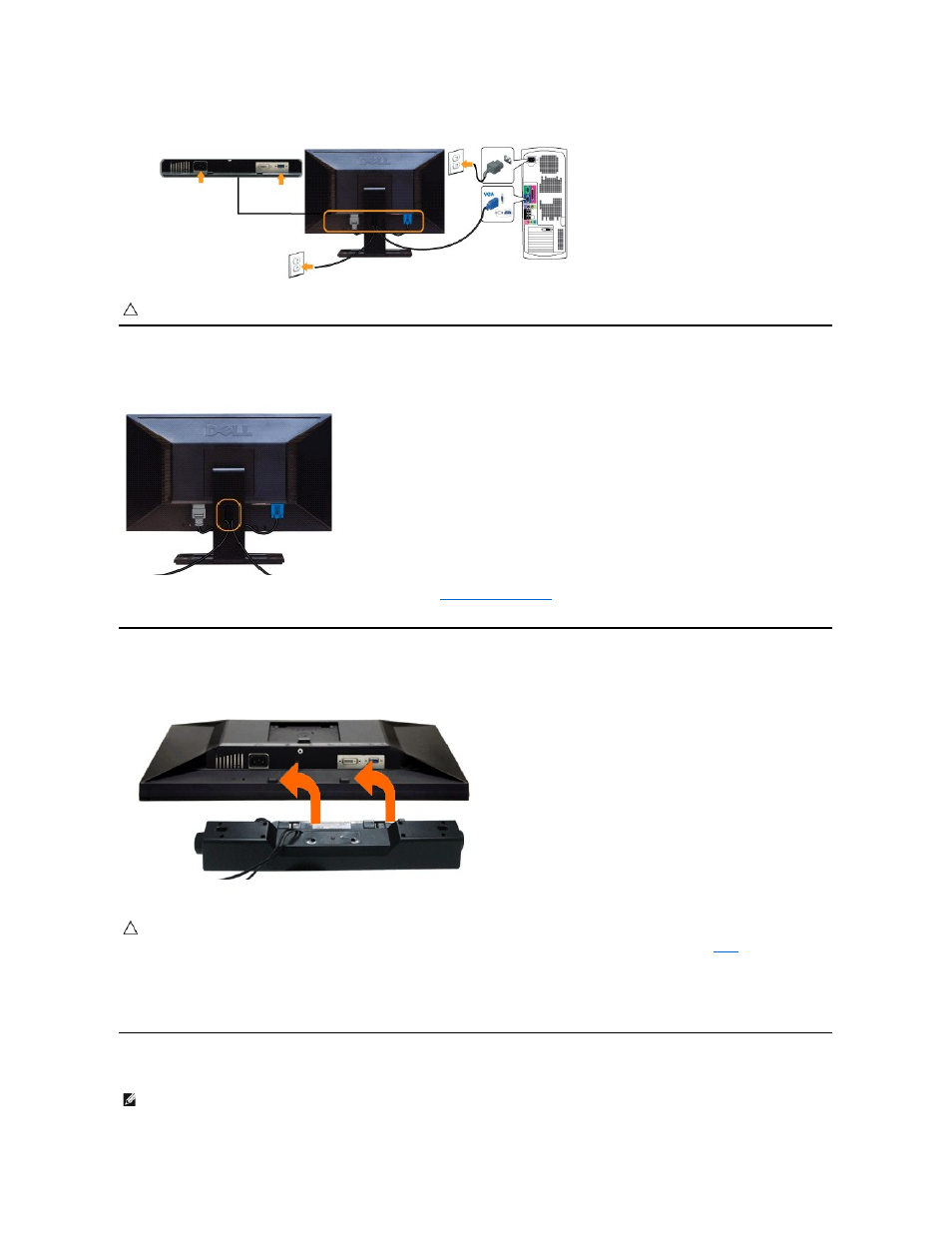

Укладка кабелей
После подключения всех необходимых кабелей к монитору и ПК
(см.
для подключения кабелей
) воспользуйтесь отверстием для
прокладки кабелей
, как показано выше.
Установка модуля акустических систем
Dell Soundbar (поставляется по заказу)
Снятие стойки
ВНИМАНИЕ
!
Рисунки приведены только для иллюстрации. Внешний вид компьютера может отличаться от показанного.
ВНИМАНИЕ
!
Не используйте другие акустические устройства
, кроме Dell Soundbar.
1.
Разверните монитор обратной стороной к себе
(или встаньте лицом к задней панели). Совместите и вставьте две лапки (
снизу
сзади монитора
) в прорези на
акустической системе
.
2.
Смещайте систему
Soundbar влево, пока она не зафиксируется.
3.
Подключите систему к разъему выхода постоянного тока
(см. вид снизу для справки).
4.
Подключите кабель
, выходящий из задней стенки системы Soundbar (на его конце находится стереофонический мини-разъем светло-зеленого цвета
выхода аудиосигнала на ПК
.
ПРИМЕЧАНИЕ
.
Чтобы не поцарапать экран ЖКД во время снятия стойки, поместите монитор на чистую поверхность.
