Инструкция по эксплуатации Dell Brocade Adapters
Страница 185
Установочное
и
справочное
руководство
по
адаптерам
Brocade
157
53-1002144-01
Загрузка по SAN
4
В столбце Ad No 1/0 и 1/1 соответствуют первому и второму порту соответственно на
первой установленном адаптере, а 2/0 и 2/1 — это первый и второй порт на втором
установленном адаптере.
На экране может отображаться максимум 8 портов, утилита конфигурирования BIOS
поддерживает максимум 16 портов. Для перехода к предыдущему экрану выберите
Page Up, к следующему — Page Down.
ПРИМЕЧАНИЕ
Для игнорирования функций и прекращения загрузки BIOS вам необходимо задать X для
каждого порта. Нажмите X в течение 5 секунд, чтобы остановить выполнение функций
отображаемых на экранах. Если вы нажали X по истечении 5 секунд, следующая функция
(вместо текущей) будет игнорирована.
3.
Выберите порт, который вы хотите настроить.

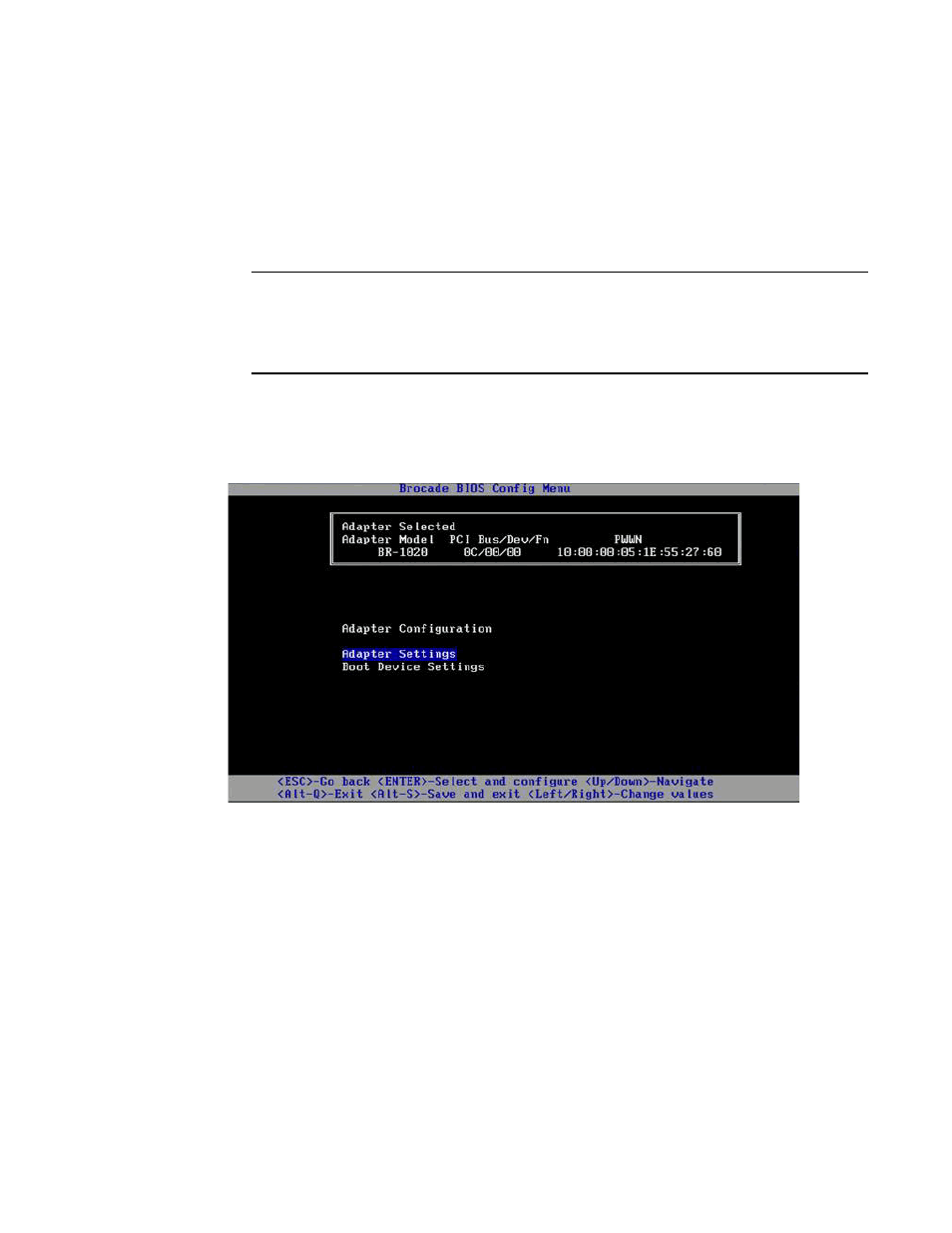

Отобразится аналогичный показанному ниже экран. (В следующем примере на Brocade
1020 CNA был выбран порт 0.)
4.
Выберите одну из следующих опций:
•
Настройки адаптера Используйте экран настроек адаптера Adapter Settings, чтобы
включить BIOS, задать скорость порта (HBA и порты адаптера Fabric, настроенные для
работы только в режиме HBA), и получить информацию о загрузочном LUN из
структуры. Вы можете определить N и PWWN для адаптера. Перейдите к пункту
.
•
Настройки загрузочного устройства. Используйте экран настроек устройства Device
Settings, чтобы выбрать целевое загрузочное устройство и LUN для загрузки
хост-системы. Перейдите к пункту
.
5.
Выберите Adapter Settings и нажмите Enter, чтобы начать настройку адаптера.
Отобразится аналогичный показанному ниже экран, содержащий информацию о текущей
версии BIOS для порта, параметрах NWWN, PWPN и MAC (CNAs и порты адаптера Fabric,
настроенные только для работы в режиме CNA).
на стр. 158 содержит описание
опций, доступных для параметров BIOS, скорости порта и загрузочного LUN.
