Инструкция по эксплуатации Dell Inspiron 11 (3138, Late 2013)
Страница 37
Advertising
Извлечение
системной
платы |
37
3

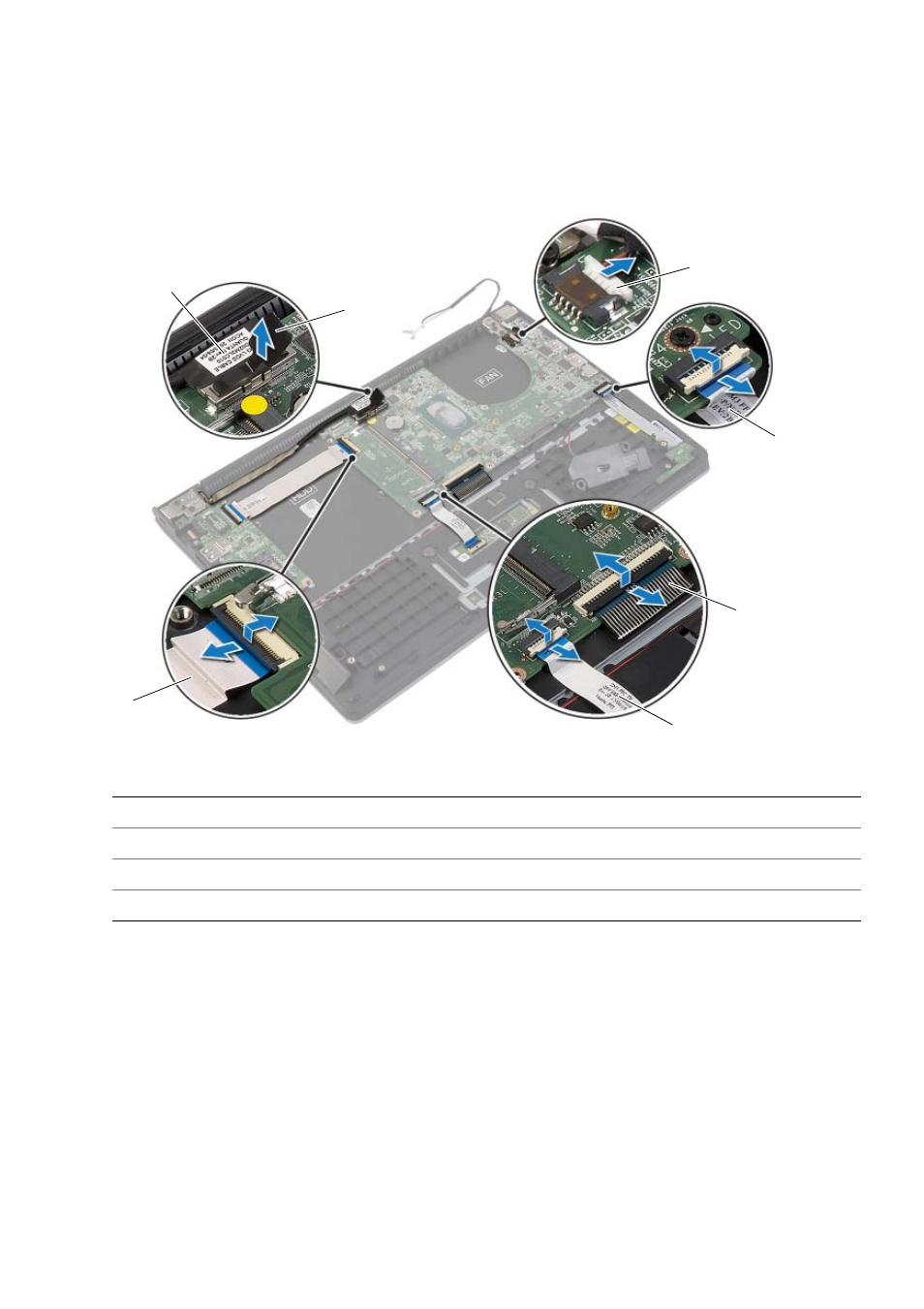

Используя приклеенный язычок, отсоедините кабель дисплея от системной платы.
4
Приподнимите защелки и отключите кабели клавиатуры, сенсорной панели,
индикаторов состояния и платы ввода вывода от системной платы.
5
Отсоедините кабель разъема адаптера питания от системной платы.
1
кабель дисплея
2
язычок
3
кабель порта адаптера питания
4
кабель индикаторов состояния
5
кабель клавиатуры
6
кабель сенсорной панели
7
кабель платы ввода вывода
2
3
4
5
6
7
