Установка разъема адаптера переменного тока – Инструкция по эксплуатации Dell Inspiron M301Z (Mid 2010)
Страница 3
12.
Отключите соединительный кабель адаптера переменного тока от разъема на системной плате
.
13.
Обратите внимание на то
, как проложен соединительный кабель адаптера переменного тока, поднимите разъем адаптера переменного тока,
снимая его с основания компьютера
.
Установка разъема адаптера переменного тока
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Уложите кабель разъема адаптера переменного тока и установите разъем адаптера переменного тока на основание компьютера
.
3.
Подключите соединительный кабель адаптера переменного тока от разъема на системной плате
.
4.
Расположите левую шарнирную скобу над разъемом адаптера переменного тока
.
5.
Вверните обратно винт
, которым крепится левая шарнирная скоба.
6.
Установите среднюю крышку
(см. раздел
Установка средней крышки
).

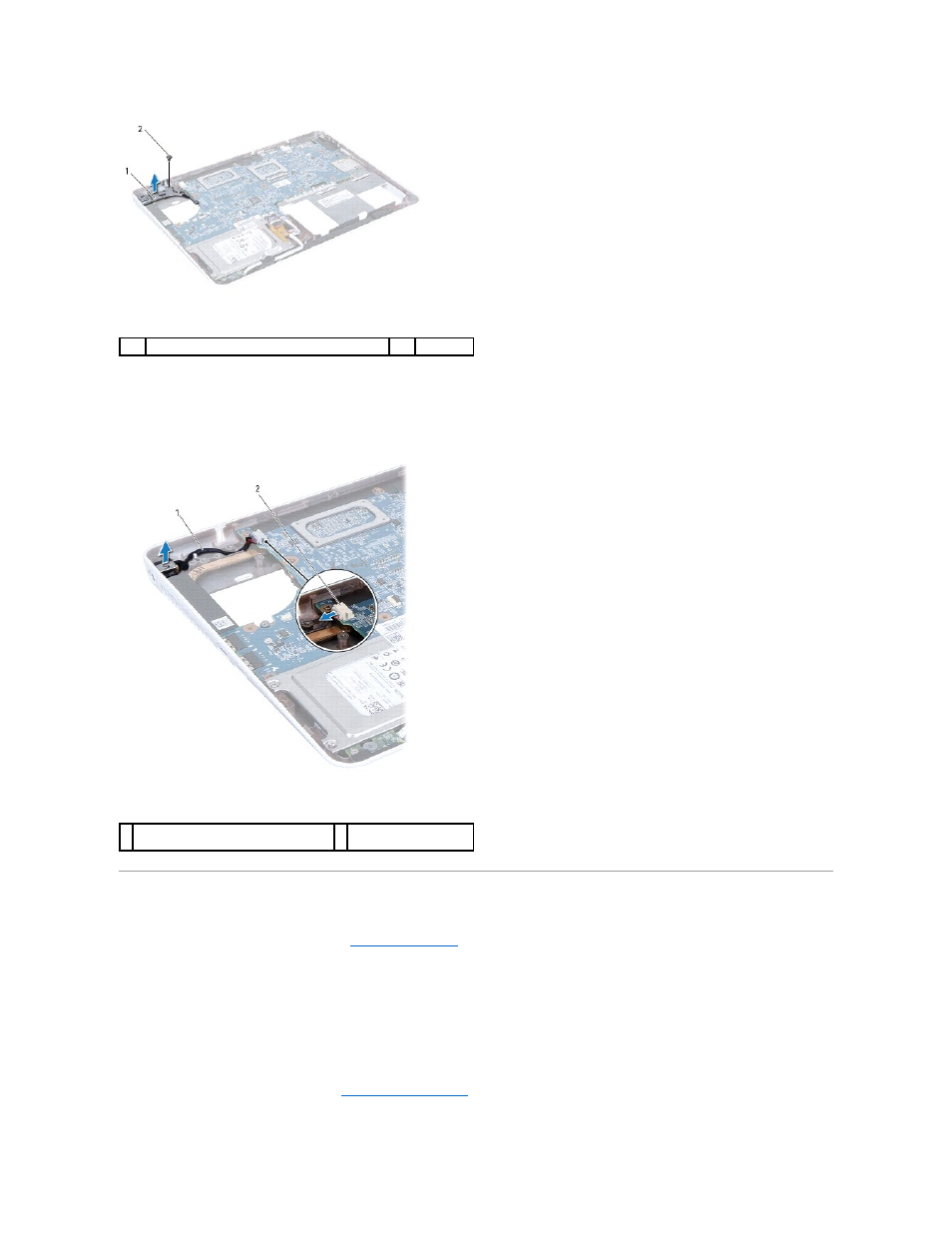

1
левая шарнирная скоба
2
винт
1 кабель разъема адаптера переменного
тока
2 разъем на системной
плате
