Инструкция по эксплуатации Dell XPS 430 (Mid 2008)
Страница 23
5.
Снимите в сборе вентилятор процессора
(см. раздел
Замена каркаса вентилятора процессора
и
Замена каркаса вентилятора процессора
) и
вентилятор платы
(см. раздел
Замена вентилятора платы
).
6.
Отсоедините кабель панели управления от разъема на панели ввода
/вывода, потянув за петлю кабеля.
7.
Отсоедините кабель панели питания
, кабель 1394 и аудио кабель (при наличии), таким образом вы полностью освободите переднюю панель
ввода
-вывода от всех кабелей.
8.
Снимите два винта и удерживайте панель ввода
-вывода в сборе спереди от шасси.
9.
Осторожно освободите нижний край панели ввода
-вывода и выймите из шасси сначала его, а затем верхний край.
10.
Чтобы установить переднюю панель ввода
-вывода, совместите отверстия для винтов в панели с отверстиями в шасси и вставьте два винта.
11.
Заново подсоедините кабель
, подключаемый к кнопке питания на панели ввода-вывода.
12.
Заново подсоедините кабель
1394 и аудио кабель (при его наличии и если вы его отсоединяли).
13.
Заново подсоедините кабель панели управления к разъему панели ввода
-вывода.
14.
Вставьте пластиковую панель
:
a.
Совместите шесть фиксаторов с соответствующими слотами на фронтальной панели и защелкните их
.
b.
Вставьте два винта
, удерживающих панель внизу шасси.
c.
Установите панель накопителей на место
(см.
Повторная установка панели накопителей
).
15.
Вставьте вентиляционный кожух процессора
(см. раздел
Замена монтажа вентиляционного кожуха процессора
) и вентилятор процессора в
сборе
(см. раздел
Замена каркаса вентилятора процессора
и
Замена каркаса вентилятора процессора
).
16.
Подключите вентилятор платы в сборе
(см. раздел
Замена вентилятора платы
) к системной плате.
17.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Назад на страницу Содержани

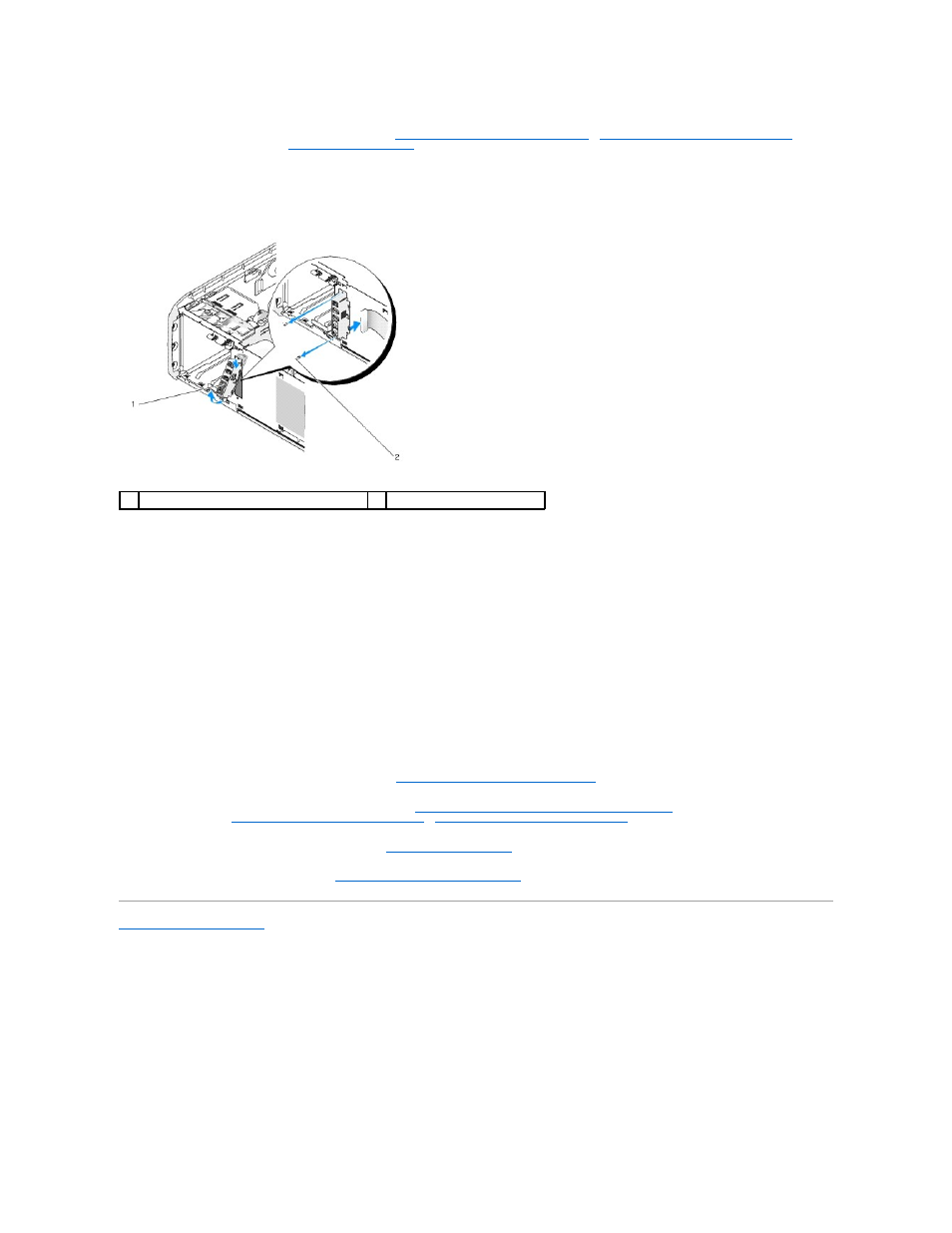

1
Передняя панель ввода
-вывода
2
крепежные винты
(2)
