Cистемная плата в сборе
Руководство по обслуживанию компьютера Dell Studio™ 1557/1558
Извлечение системной платы в сборе
Установка системной платы в сборе
Микросхема
BIOS на системной плате содержит метку обслуживания, которая также видна на этикетке со штриховым кодом, прикрепленной к нижней
панели компьютера
.
Извлечение системной платы в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
3.
Выньте оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
4.
Отсоедините кабель вентилятора
, кабель адаптера переменного тока, кабель USB, кабели плат ExpressCard и кабель сабвуфера от
соответствующих разъемов на системной плате
.
5.
Выверните шесть винтов
, которыми системная плата крепится к основанию компьютера.
6.
Снимите радиатор процессора
(см. раздел
Извлечение радиатора процессора
).
7.
Извлеките процессор
(см. раздел
Извлечение модуля процессора
).
8.
Снимите скобу крепления процессора с системной платы
.
ОСТОРОЖНО
.
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или
периодически прикасаясь к некрашеной металлической поверхности
, например к разъему на задней панели компьютера.
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ВНИМАНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Подготовка к работе с внутренними
компонентами компьютера
) перед началом работы с внутренними компонентами компьютера.

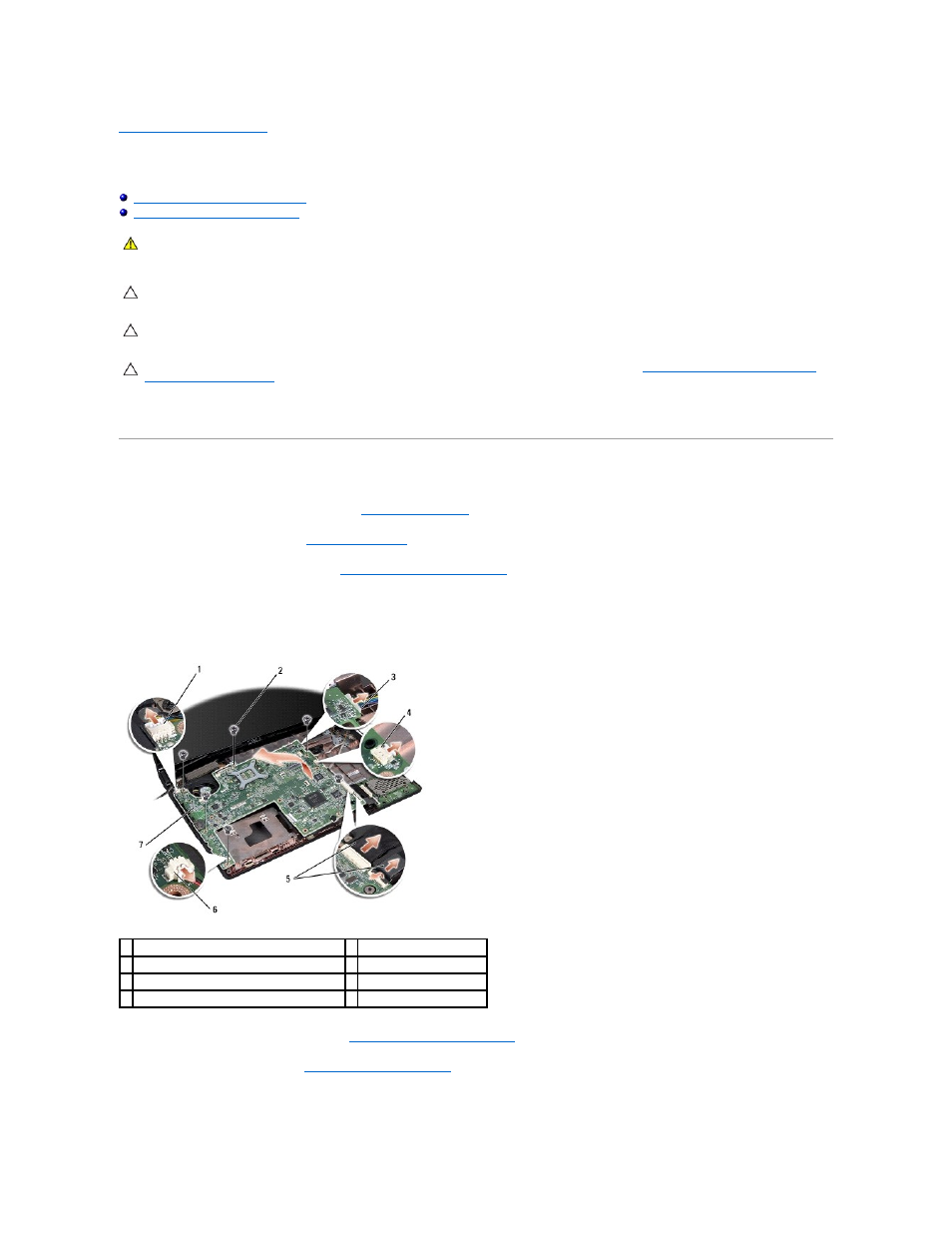

1 разъем кабеля вентилятора
2 винты (6)
3 разъем кабеля адаптера переменного тока 4 разъем кабеля USB
5 кабели платы ExpressCard
6 разъем кабеля сабвуфера
7 cистемная плата
