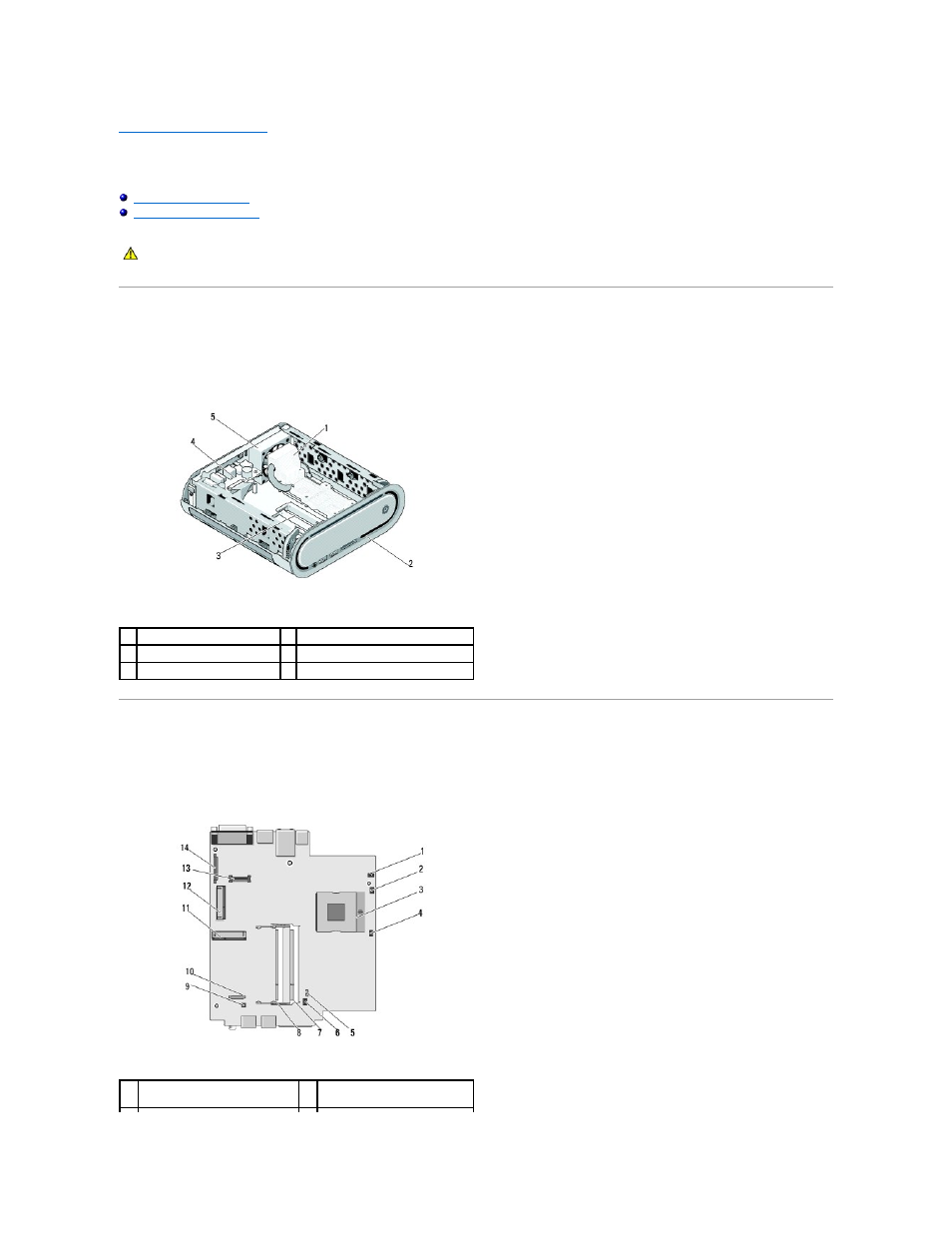

Технический обзор
Комплексное руководство по обслуживанию Dell™ Studio
Вид компьютера изнутри
Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера выполните инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации об эффективных мерах безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
1
радиатор процессора
2 передняя панель
3
модули памяти
(2)
4 задняя плата ввода-вывода
5
вентилятор
1
фирменный боковой разъем
(S_LOGO_CON1)
2
разъем передней панели
(F_PANEL_CON1)
