Замена блока радиатора процессора
Dell™ XPS™ 730/730X Service Manual
Замена блока радиатора процессора с воздушным охлаждением
Замена блока радиатора процессора с жидкостным охлаждением
В компьютере используется один из двух типов системы охлаждения
: воздушное охлаждение или система H2Ceramic (т.н. H2C или Hot-to-Cold).
Замена блока радиатора процессора с воздушным охлаждением
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Ослабьте четыре невыпадающих винта
, закрепляющие радиатор на корпусе.
4.
Осторожно извлеките блок радиатора из корпуса
. Чтобы полностью освободить блок радиатора, может потребоваться осторожно пошевелить
радиатор
.
5.
Отключите кабель вентилятора от заднего разъема для вентилятора на плате цепи светодиодных индикаторов
, расположенной в задней части
корпуса
.
6.
Чтобы установить на место блок радиатора с воздушным охлаждением
, нанесите необходимое количество термопасты на верхнюю часть
процессора
.
7.
Совместите отверстия для винтов
, расположенные на блоке радиатора, с отверстиями, расположенными на основании компьютера, а затем
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Не выполняйте следующие операции
, если вы не знакомы с процедурами снятия и установки аппаратного
оборудования
. Неправильное выполнение этих операций может привести к повреждению системной платы. Сведения о техническом
обслуживании см
. в Руководстве по установке.
ВНИМАНИЕ
!
Радиатор процессора может очень сильно нагреваться при обычной работе
. Прикасаться к радиатору можно только по
прошествии некоторого времени
, необходимого для его остывания.

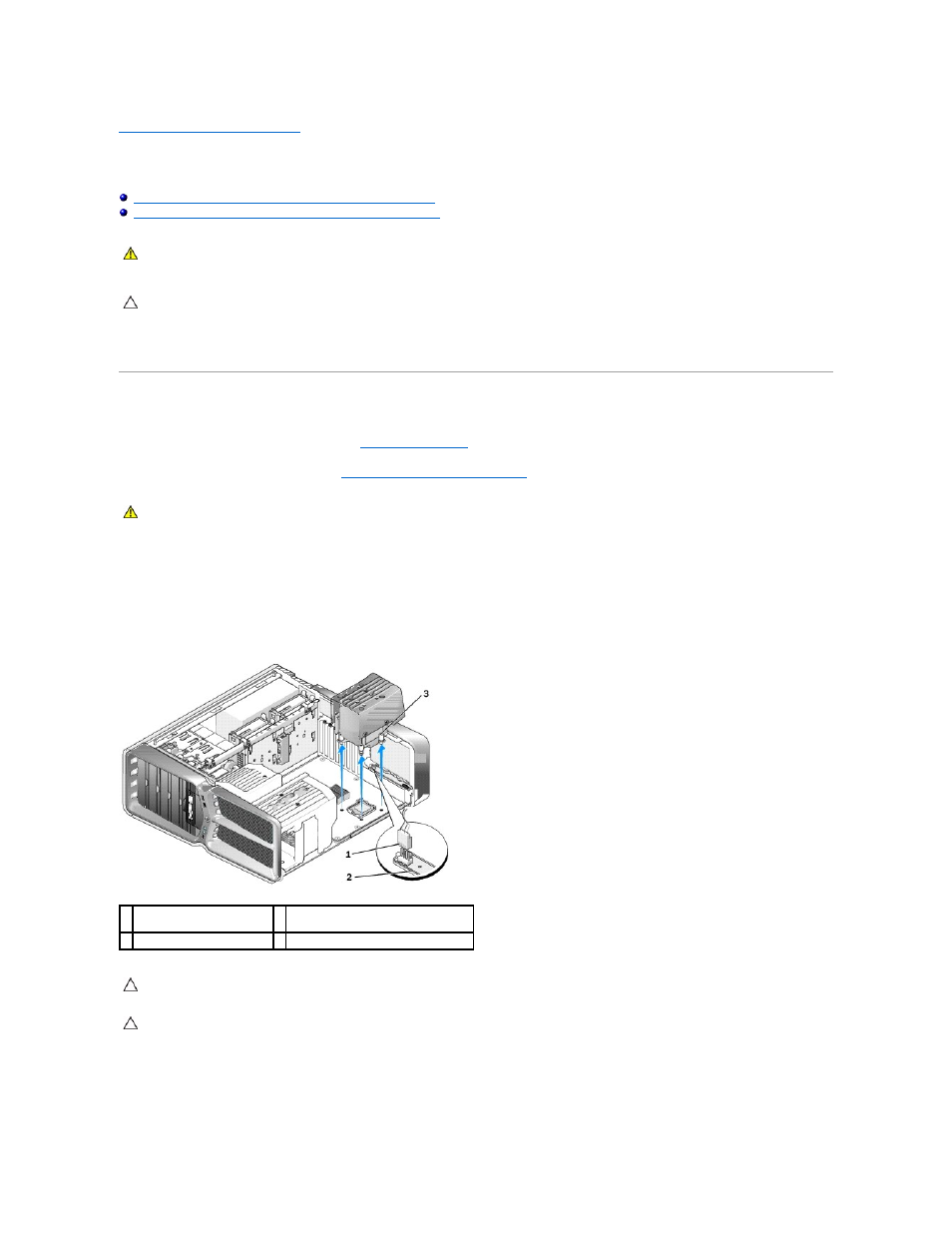

1 Разъем питания
вентилятора
2 Плата цепи светодиодных
индикаторов
3 Невыпадающие винты (4)
ПРЕДУПРЕЖДЕНИЕ
.
Радиатор процессора прикреплен к кожуху вентилятора процессора
. Снятый кожух вентилятора процессора
необходимо укладывать на верхнюю или боковую сторону
, чтобы не повредить его термический интерфейс.
ПРЕДУПРЕЖДЕНИЕ
.
Нанесите необходимое количество новой термопасты на верхнюю поверхность процессора
. Термопаста необходима
для обеспечения достаточного термоскрепления
, которое является обязательным условием для оптимальной работы процессора.
