34
| Снятие
передней панели ввода/вывода
Последовательность действий
ВНИМАНИЕ. Будьте осторожны при извлечении передней панели ввода/вывода
из компьютера, чтобы не повредить разъемы и зажимы кабеля маршрутизации.
ПРИМЕЧАНИЕ. Перед отсоединением кабелей запомните схему их прокладки, чтобы при
установке новой передней панели ввода/вывода их можно было правильно проложить.
1 Отсоедините кабели передней панели ввода вывода от разъемов (AUDF1, USBF1 и USBF3)
на системной плате. См. раздел «Компоненты системной платы» на стр. 11.
2 Выверните винт, которым передняя панель ввода вывода крепится к передней панели.

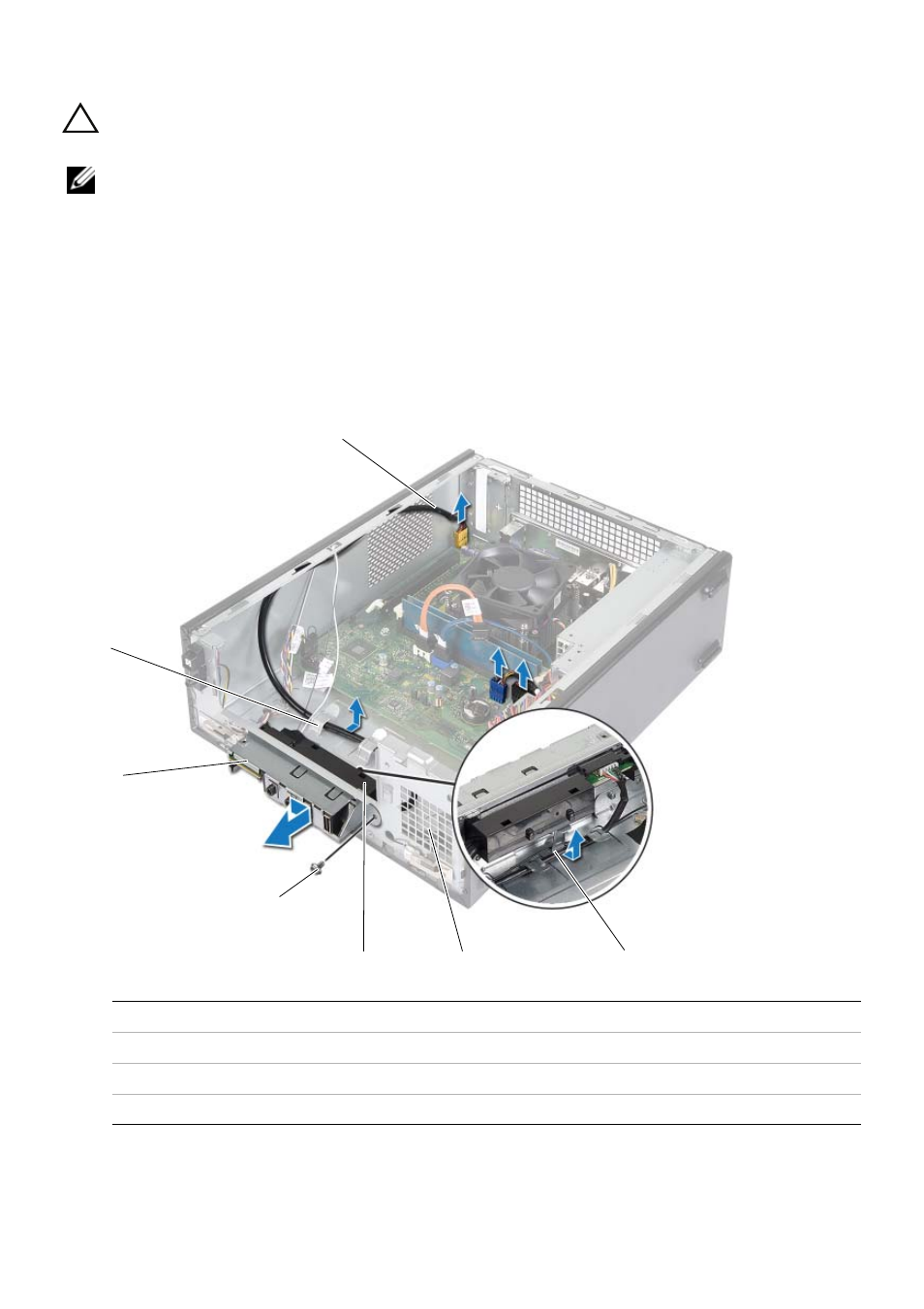

3 Сместите переднюю панель ввода вывода по направлению к боковой стороне,
как показано на изображении, чтобы освободить фиксаторы передней панели и снять
панель ввода вывода.
1
кабели передней панели ввода вывода (3)
2
cable routing guides
3
передняя панель ввода/вывода
4
винт
5
зажимы передней панели ввода вывода (4)
6
передняя панель
7
направляющие желобки
1
7
2
6
5
4
3
