9.
Выверните винт
, которым мини-плата крепится к разъему на системной плате.
10.
Приподнимите и извлеките мини
-плату из разъема системной платы.
Замена мини
-платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом 45 градусов в разъем на системной плате.
4.
Нажмите на другой край мини
-платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
разъему на системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини
-платы, поддерживаемой компьютером.

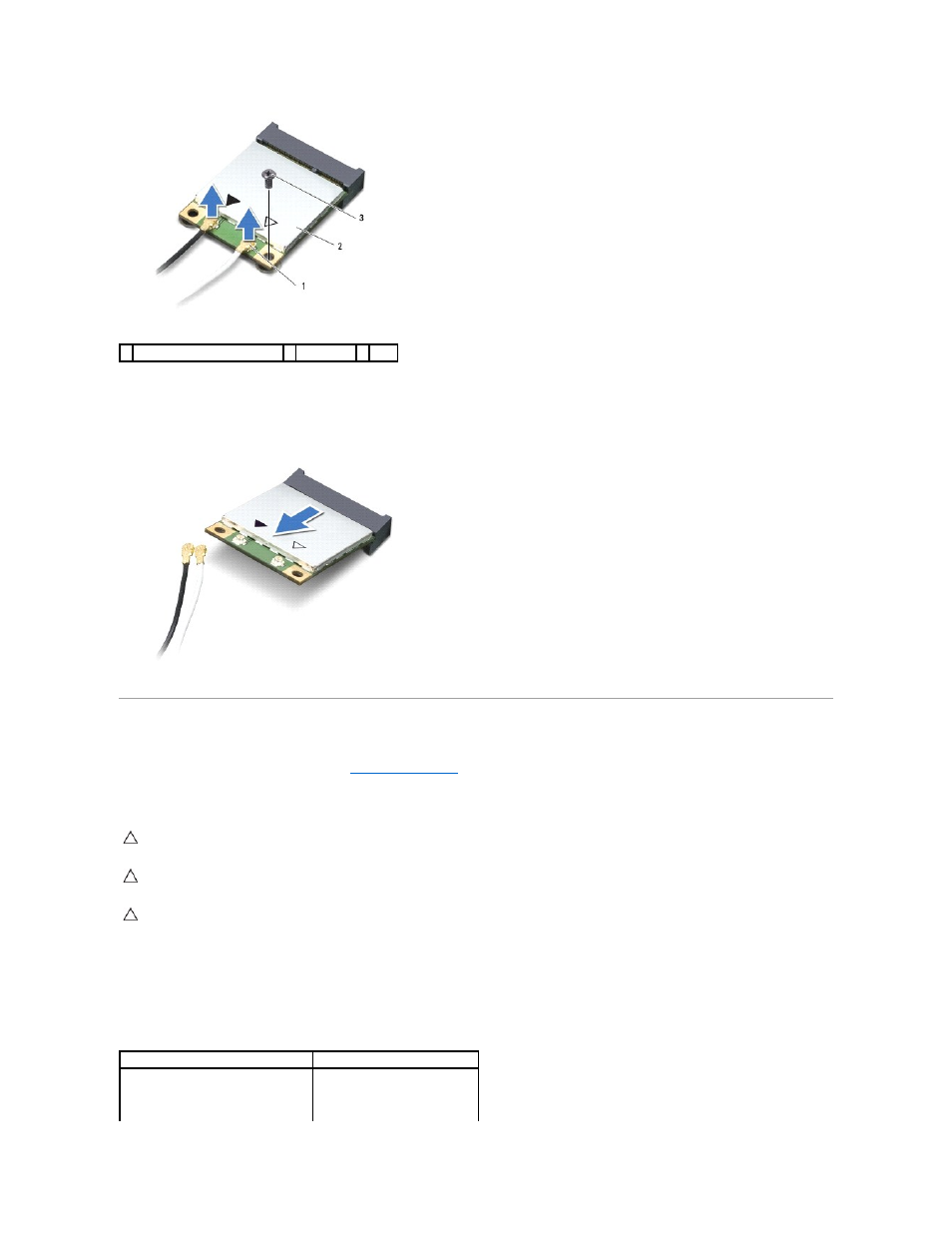

1 разъемы антенных кабелей (2) 2 мини-плата 3 винт
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем
.
ПРЕДУПРЕЖДЕНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление
, проверьте разъемы на плате и на системной плате и выровняйте плату повторно.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения мини
-платы никогда не размещайте кабели под платой.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN, Wi-Fi, WiMax
(2 антенных кабеля)
Основной
(белый треугольник)
белый
