Снимите клавиатуру с основания.
ПРИМЕЧАНИЕ: Во избежание повреждения контактов разъема
равномерно вдвигайте разъем клавиатуры в разъем интерфейса
на системном блоке и не переворачивайте разъем клавиатуры.
8
Соедините разъем заменяемой клавиатуры с разъемом интерфейса на
системном блоке.
9
Вставьте четыре зажимных соединения клавиатуры в соответствующие
им слоты и опустите клавиатуру в основание.
Убедитесь в том, что все четыре зажимных соединения защелкнулись
перед тем, как попытаться полностью установить клавиатуру.
10
Вставьте на место четыре винта клавиатуры.
11
Верните крышку соединений на место.

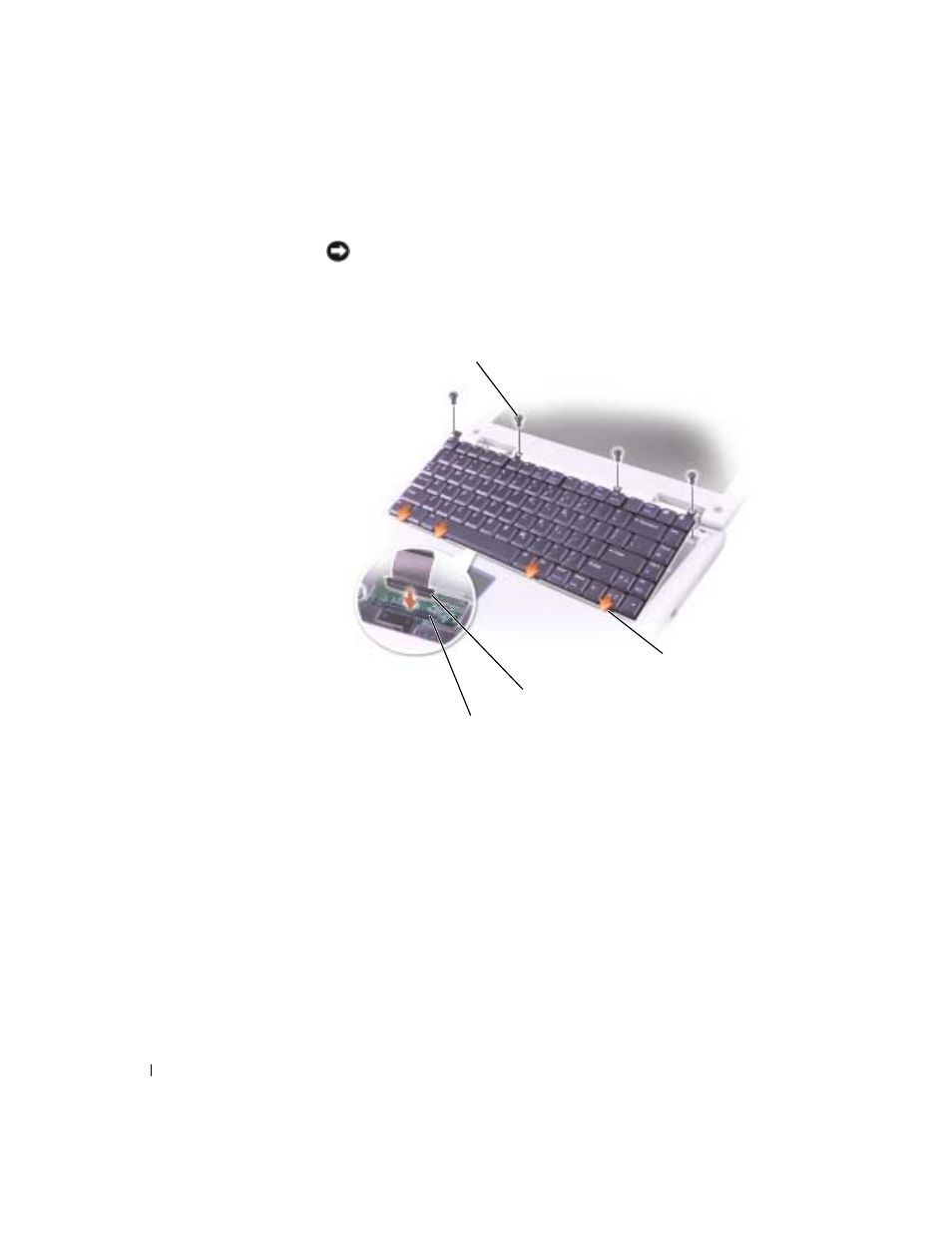

разъем интерфейса
разъем клавиатуры
винты (4)
зажимные
соединения (4)
