Инструкция по эксплуатации Dell Vostro A180 (Early 2009)
Страница 11
Назад на страницу содержания
Обратная установка вентилятора и радиатора процессора в сборе
(только для модели Dell™ Vostro™ A180)
Dell™ Vostro™ A100/A180 Руководство по обслуживанию
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(смотрите раздел
Замена крышки корпуса компьютера
).
3.
Отсоедините кабель вентилятора процессора от разъема «
CPU_FAN» на системной плате (смотрите раздел
Компоненты системной платы
).
4.
Осторожно отведите в сторону все кабели
, которые проходят над вентилятором и радиатором процессора в сборе.
5.
Ослабьте четыре невыпадающих винта
, которыми вентилятор и радиатор процессора в сборе крепятся к системной плате.
6.
Осторожно приподнимите радиатор в сборе и извлеките его из компьютера
. Положите радиатор в сборе на его верхнюю поверхность, чтобы
термопаста была обращена вверх
.
7.
Удалите термопасту с нижней части радиатора
.
8.
Чтобы повторно установить вентилятор и радиатор процессора в сборе на место
, совместите невыпадающие винты на вентиляторе и радиаторе
процессора в сборе с четырьмя резьбовыми отверстиями на системной плате
.
9.
Затяните четыре невыпадающих винта
, которыми радиатор в сборе крепится к системной плате.
10.
Подсоедините вентилятор процессора к разъему «
CPU_FAN» на системной плате (смотрите раздел
Компоненты системной платы
).
11.
Установите на место крышку компьютера
(смотрите раздел
Замена крышки корпуса компьютера
).
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам), расположенной по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание риска поражения электрическим током
, получения травм от движущихся лопастей вентилятора или
других непредвиденных травм обязательно отключайте компьютер от электросети
, прежде чем снимать крышку.
ПРЕДУПРЕЖДЕНИЕ
.
Несмотря на пластмассовый кожух
, вентилятор и радиатор в сборе могут очень сильно нагреваться при обычной
работе
. Чтобы к ним можно было прикасаться, должно пройти определенное время после выключения компьютера.
ВНИМАНИЕ
.
Не касайтесь лопастей вентилятора при извлечении вентилятора и радиатора процессора в сборе
. Это может привести к
повреждению вентилятора
.
ВНИМАНИЕ
.
Вентилятор процессора с радиатором представляют собой единое устройство
. Не пытайтесь извлечь вентилятор отдельно.

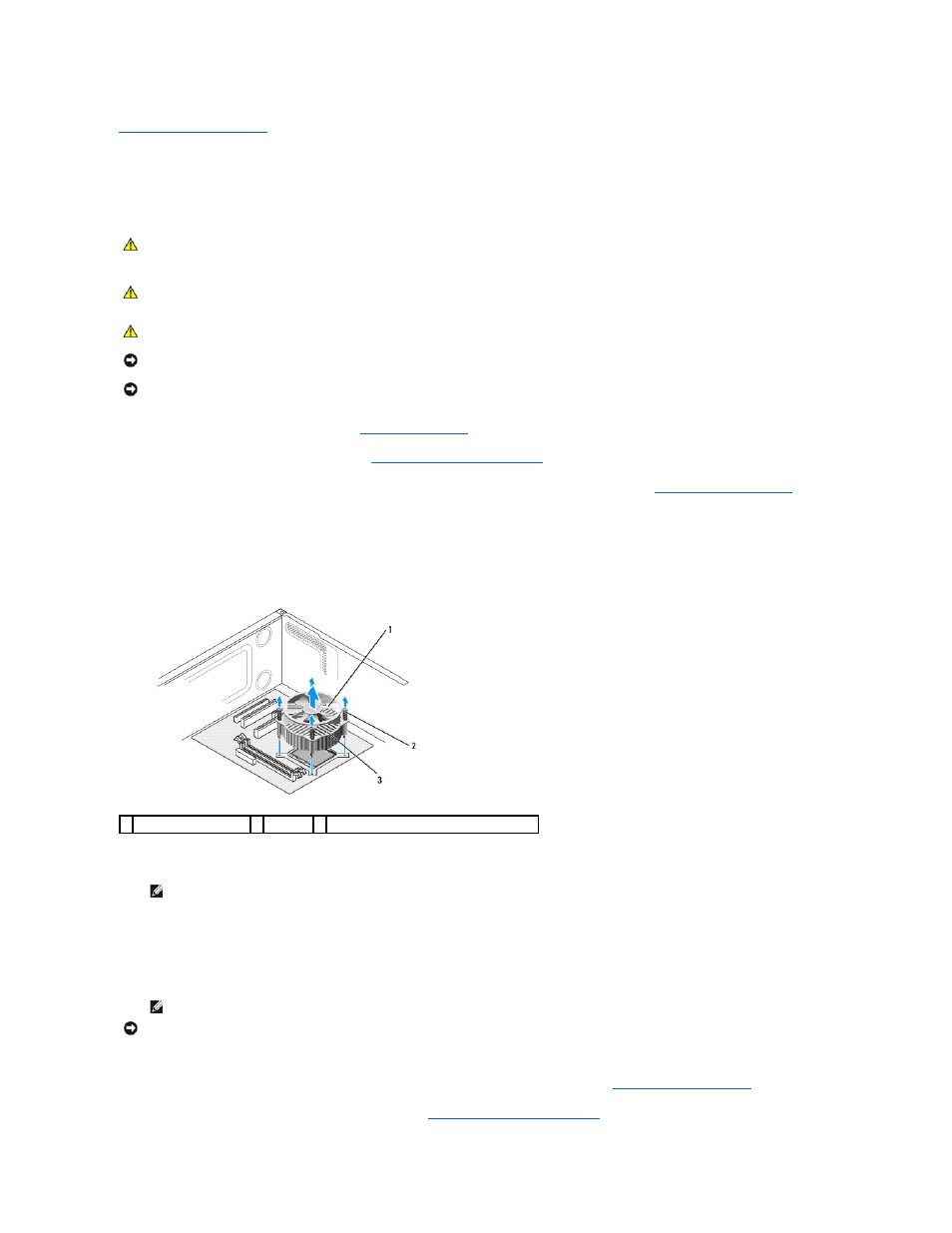

1 вентилятор процессора 2 винты (4) 3 вентилятор и радиатор процессора в сборе
ПРИМЕЧАНИЕ
.
Не забудьте нанести новую термопасту
. Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием для оптимальной работы процессора
.
ПРИМЕЧАНИЕ
.
Убедитесь
, что вентилятор и радиатор процессора в сборе плотно встали на свое место и надежно закреплены.
ВНИМАНИЕ
.
В разъеме «
CPU_FAN» на системной плате имеются четыре контакта, а в разъеме кабеля вентилятора процессора имеются три
отверстия
. Совместите отверстия на разъеме кабеля вентилятора процессора с контактами в разъеме «CPU_FAN» на системной плате, чтобы не
повредить контакты
.
