Использование мультимедийных устройств
83
1
Выключите компьютер и телевизор или аудиоустройство, которое требуется
подключить.
2
Подсоедините компонентный видеоадаптер к разъему S-video (ТВ-выход)
на компьютере.
3
Подсоедините все три конца компонентного видеокабеля к выходным
разъемам компонентного видеосигнала на компонентном видеоадаптере.
При этом красный, зеленый и синий цвета кабеля должны совпадать
с цветами соответствующих портов адаптера.
4
Подсоедините все три штекера на другом конце компонентного видеокабеля
к входным разъемам компонентного видеосигнала на телевизоре. При
этом красный, зеленый и синий цвета кабеля должны совпадать с цветами
входных разъемов на телевизоре.
5
Подсоедините один конец цифрового звукового кабеля S/PDIF к цифровому
аудиоразъему S/PDIF на компонентном видеоадаптере.

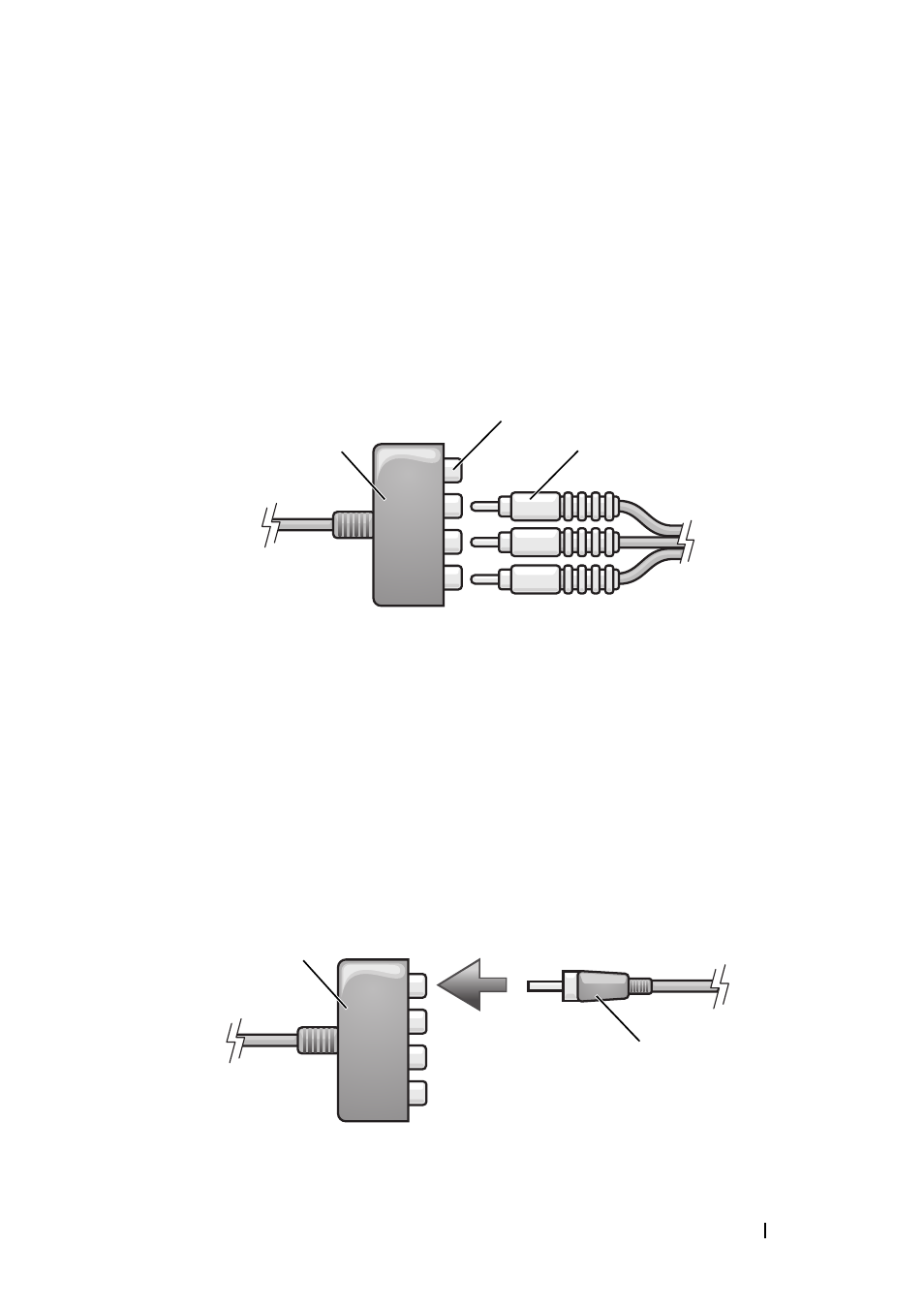

1
компонентный
видеоадаптер
2
выходные разъемы
компонентного видеосигнала
3
компонентный видеокабель
1
компонентный видеоадаптер 2
цифровой звуковой кабель S/PDIF
3
1
2
2
1
