Коммутация контактов

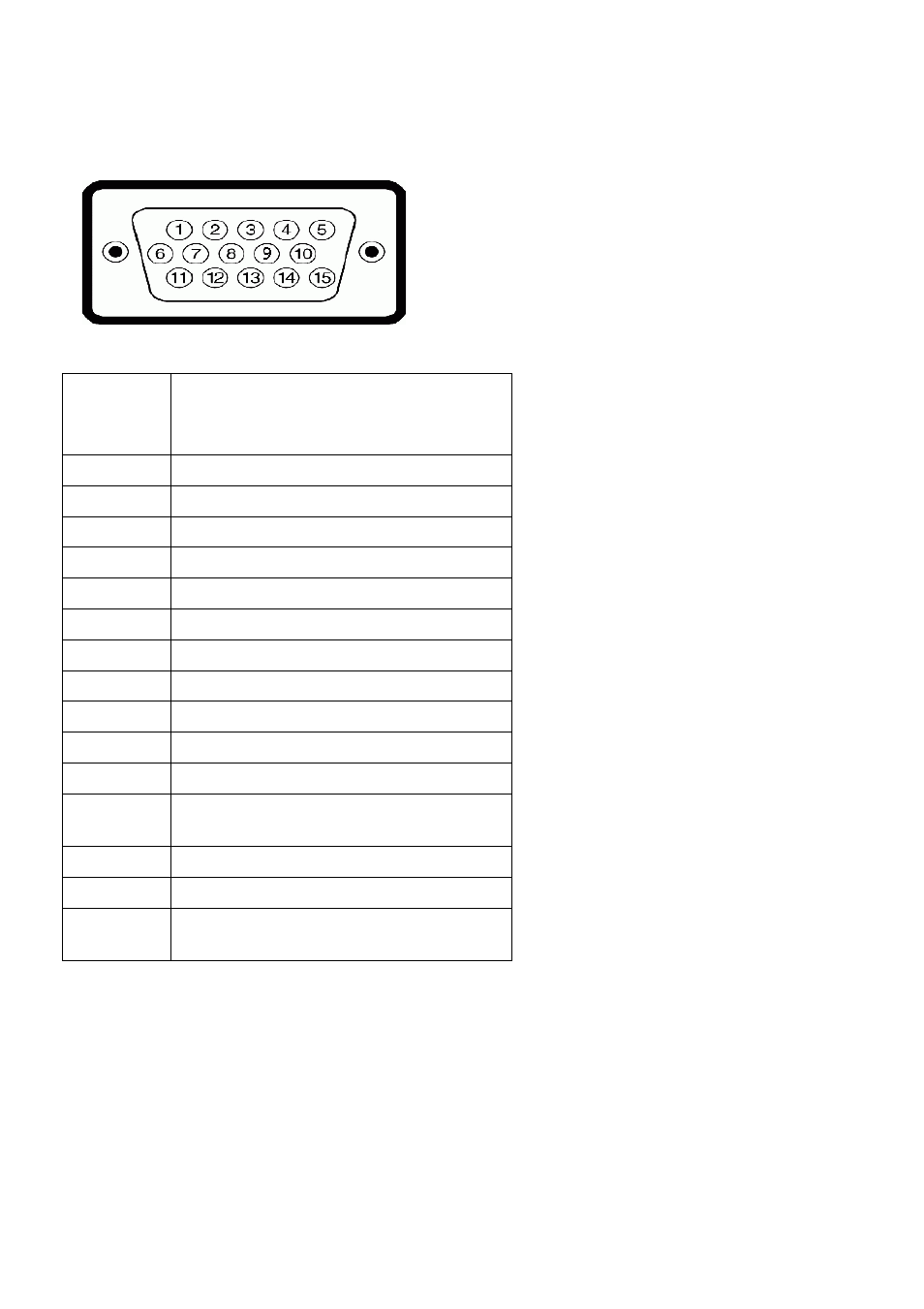

Разъем VGA
Номер
контакта
15-контактный разъем
подключенного сигнального
кабеля
1
Видео - красный
2
Видео - зеленый
3
Видео - синий
4
ЗЕМЛЯ
5
Самопроверка
6
ЗЕМЛЯ - красный
7
ЗЕМЛЯ - зеленый
8
ЗЕМЛЯ - синий
9
Компьютер 5 В/3,3 В
10
ЗЕМЛЯ-синхронизация
11
ЗЕМЛЯ
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
