Пластина ввода/вывода
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 300/400
Снятие пластины ввода
/вывода
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите верхнюю крышку
(см. раздел
Снятие верхней крышки
).
3.
Снимите верхнюю пластину
(см. раздел
Извлечение верхней пластины
).
4.
Снимите панель ввода
/вывода (см. раздел
Снятие панели ввода
/вывода
).
5.
Извлеките вентилятор системного блока
(см. раздел
Извлечение вентилятора корпуса
).
6.
С помощью шестигранной отвертки выкрутите два винта
, которыми к пластине ввода/вывода крепится разъем VGA.
7.
Выверните винт
, которым пластина ввода/вывода крепится к корпусу.
8.
Осторожно нажмите и отпустите защелку безопасности
, которой пластина ввода/вывода фиксируется в корпусе, и извлеките пластину
ввода
/вывода из компьютера.
Установка пластины ввода
/вывода на место
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Вставьте выступы в нижней части пластины ввода
/вывода в пазы корпуса.
ПРЕДОСТЕРЕЖЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).

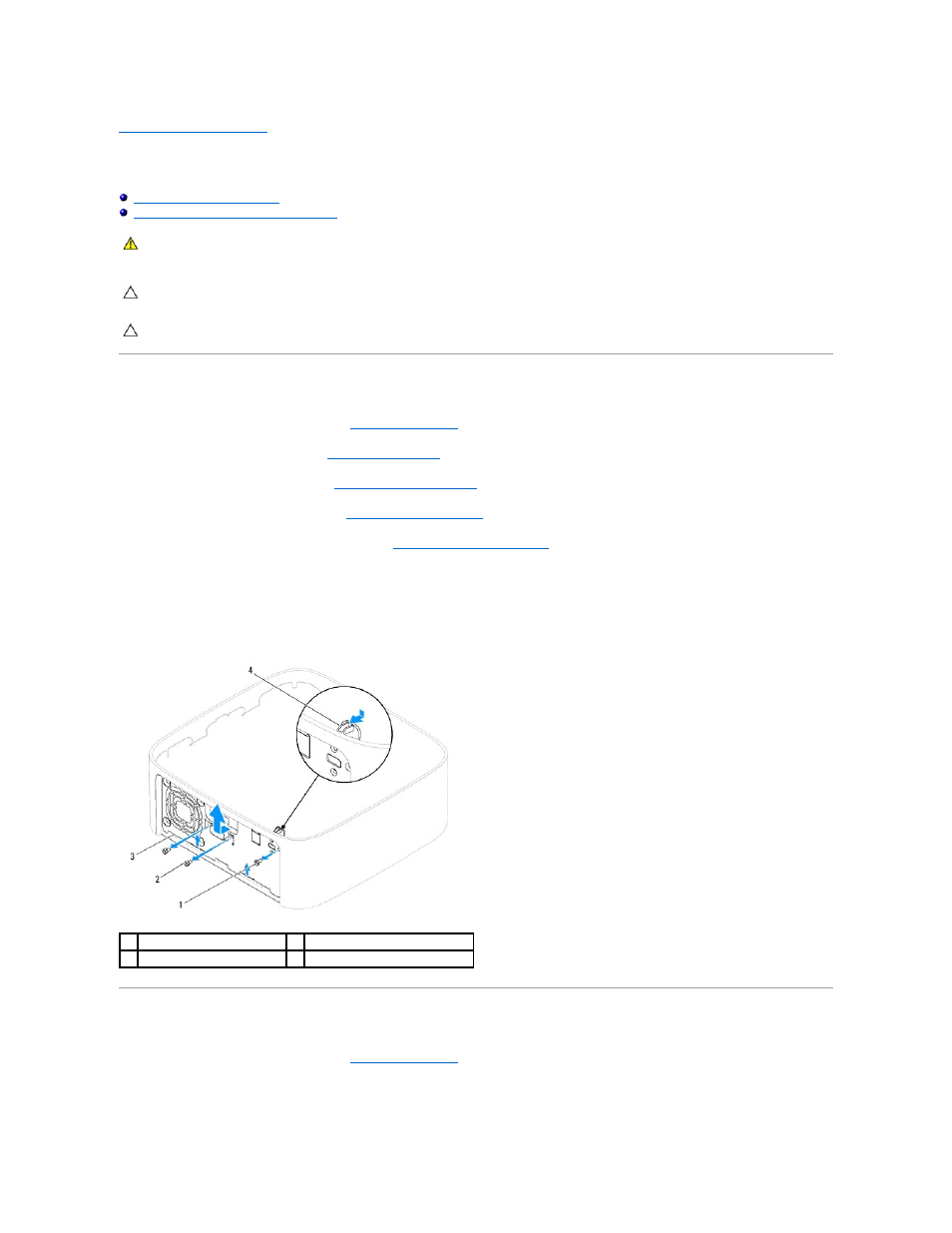

1
винт
2
шестигранные винты
(2)
3
панель ввода
/вывода
4
защелка безопасности
