Системная плата и модуль
Bluetooth
Руководство по обслуживанию компьютера
Dell Latitude 2120

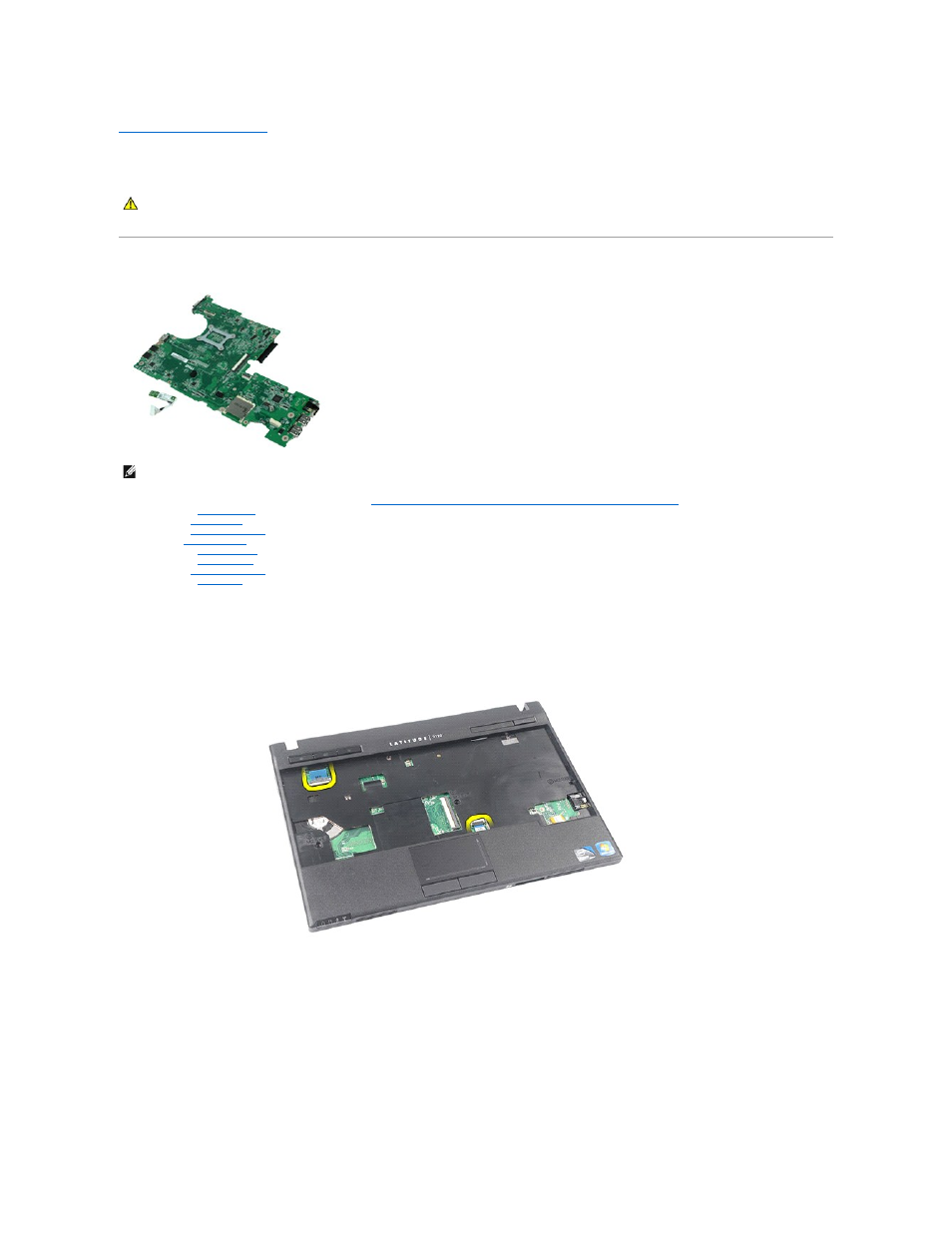

Извлечение системной платы и модуля
Bluetooth
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
аккумулятор
.
3.
Снимите
клавиатуру
.
4.
Снимите
съемную панель
.
5.
Выньте
жесткий диск
.
6.
Извлеките
плату
WWAN
.
7.
Извлеките
плату
WLAN
.
8.
Снимите
дисплей в сборе
.
9.
Извлеките
радиатор
.
10.
Разожмите зажим кабеля сенсорной панели и отсоедините кабель сенсорной панели от системной платы
. Разожмите зажим кабеля платы кнопки
и отсоедините кабель платы кнопки от системной платы
.
11.
Выверните винты
, которыми крепится системная плата.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe Flash Player с веб-узла Adobe.com.
