Замена мини -платы – Инструкция по эксплуатации Dell Inspiron Mini 12 (1210, Late 2008)
Страница 23
Замена мини
-платы
1.
Выполните инструкции
, описанные в разделе
Перед установкой
.
2.
Снимите упор для рук
. Смотрите раздел
Замена упора для рук
.
3.
Отсоедините от мини
-платы антенные кабели.
4.
Высвободите мини
-плату, вывернув крепежный винт.
5.
Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
6.
Чтобы заменить мини
-плату, извлеките новую мини-плату из ее упаковки.
7.
Вставьте мини
-плату под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен
"WLAN", и так далее.
8.
Вдавите другой конец платы
WLAN в слот на системной плате и вверните обратно два крепежных винта.

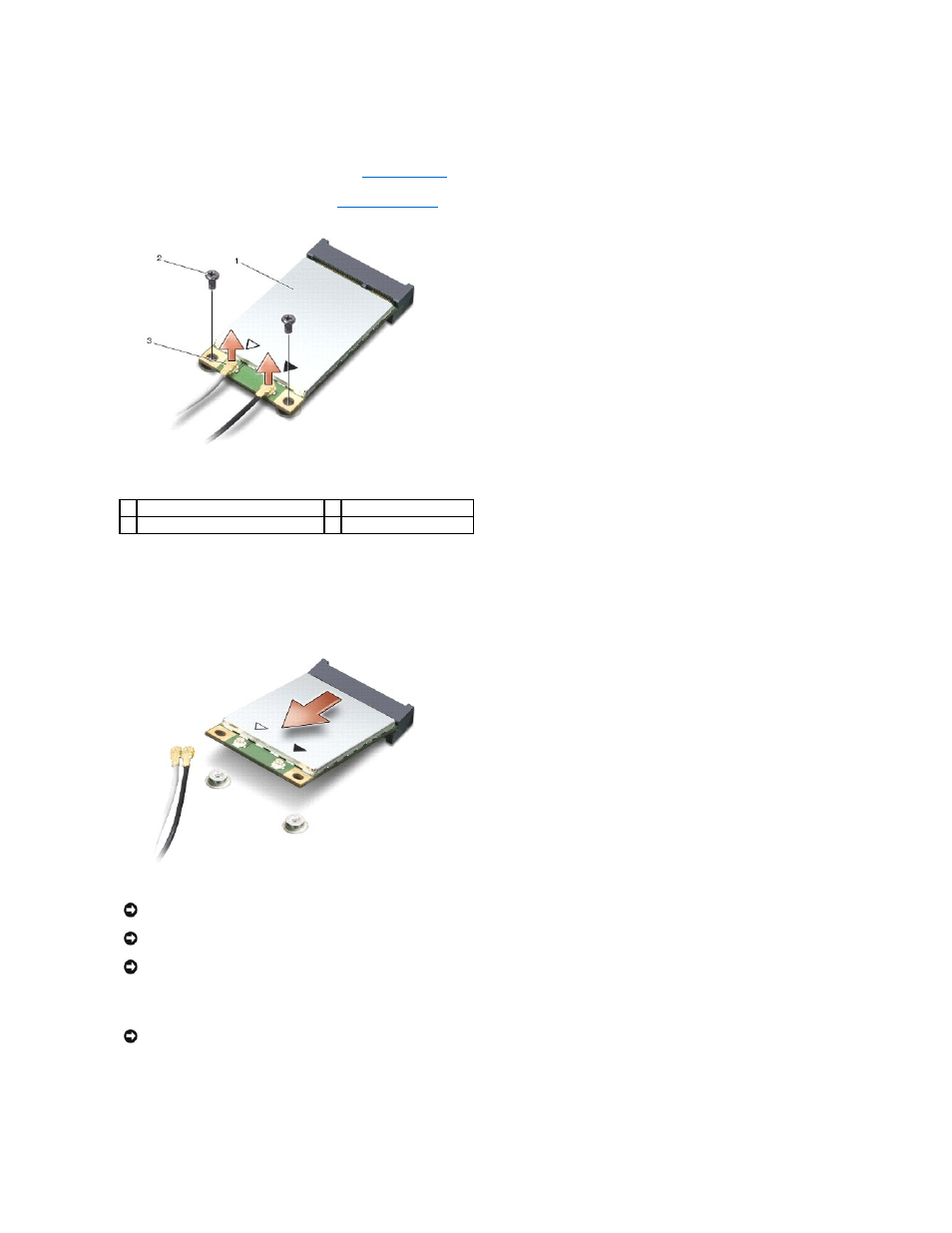

1
мини
-плата
2
крепежный винт
(2)
3
разъем антенного кабеля
(2)
ВНИМАНИЕ
:
Храните извлеченную мини
-плату в защитной антистатической упаковке. Смотрите информацию о защите от электростатического
разряда в сведениях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
:
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате и измените направление установки платы
.
ВНИМАНИЕ
:
Во избежание повреждения мини
-платы не разрешается размещать кабели под платой.
ВНИМАНИЕ
:
Равномерно надавите на плату
, чтобы задвинуть ее в слот. Если приложить слишком большое усилие, можно повредить разъем.
