Установка дисплея в сборе – Инструкция по эксплуатации Dell Latitude E4300 (Late 2008)
Страница 18
4.
Переверните компьютер правой стороной вверх и откройте крышку дисплея на
180 градусов.
5.
Снимите крышку панели со светодиодными индикаторами
(см. раздел
Снятие крышки панели со светодиодными индикаторами
).
6.
Бережно приподнимите дисплей
, чтобы высвободить шарниры, соблюдая осторожность, чтобы не потянуть кабели дисплея. Положите дисплей в
сборе плашмя
.
7.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
8.
Отсоедините кабель дисплея от системной платы
, потянув за синий язычок рядом с разъемом кабеля дисплея.
9.
Осторожно извлеките кабель дисплея
, отводя его в сторону от металлических и пластмассовых направляющих фиксаторов кабеля.
10.
Переверните компьютер вверх дном
.
11.
Снимите крышку отсека для плат
WLAN/WWAN и ослабьте два антенных кабеля, вынув их из направляющих.
12.
Протяните два антенных кабеля через отверстие в упоре для рук
.
13.
Переверните компьютер правой стороной вверх
.
14.
Отсоедините три антенных кабеля от платы переключения радиоустройств
. Антенные кабели дисплея (серый, белый и черный) уложены
вертикально на верхней правой стороне платы переключения радиоустройств
.
15.
Приподнимите дисплей и кабели и отведите их от компьютера
.
Установка дисплея в сборе
ВНИМАНИЕ
!
Убедитесь
, что кабель дисплея и антенные кабели не застряли под направляющими фиксаторами на упоре для рук.
ПРИМЕЧАНИЕ
.
К дисплею в сборе подсоединены пять антенных кабелей
. Три более коротких кабеля (черный, белый и серый) подсоединены к
верхней части системной платы
; два более длинных кабеля (серый с черным и белый с серым) проходят через отверстие в системной плате в
отсек для плат
WLAN/WWAN на нижней панели компьютера.

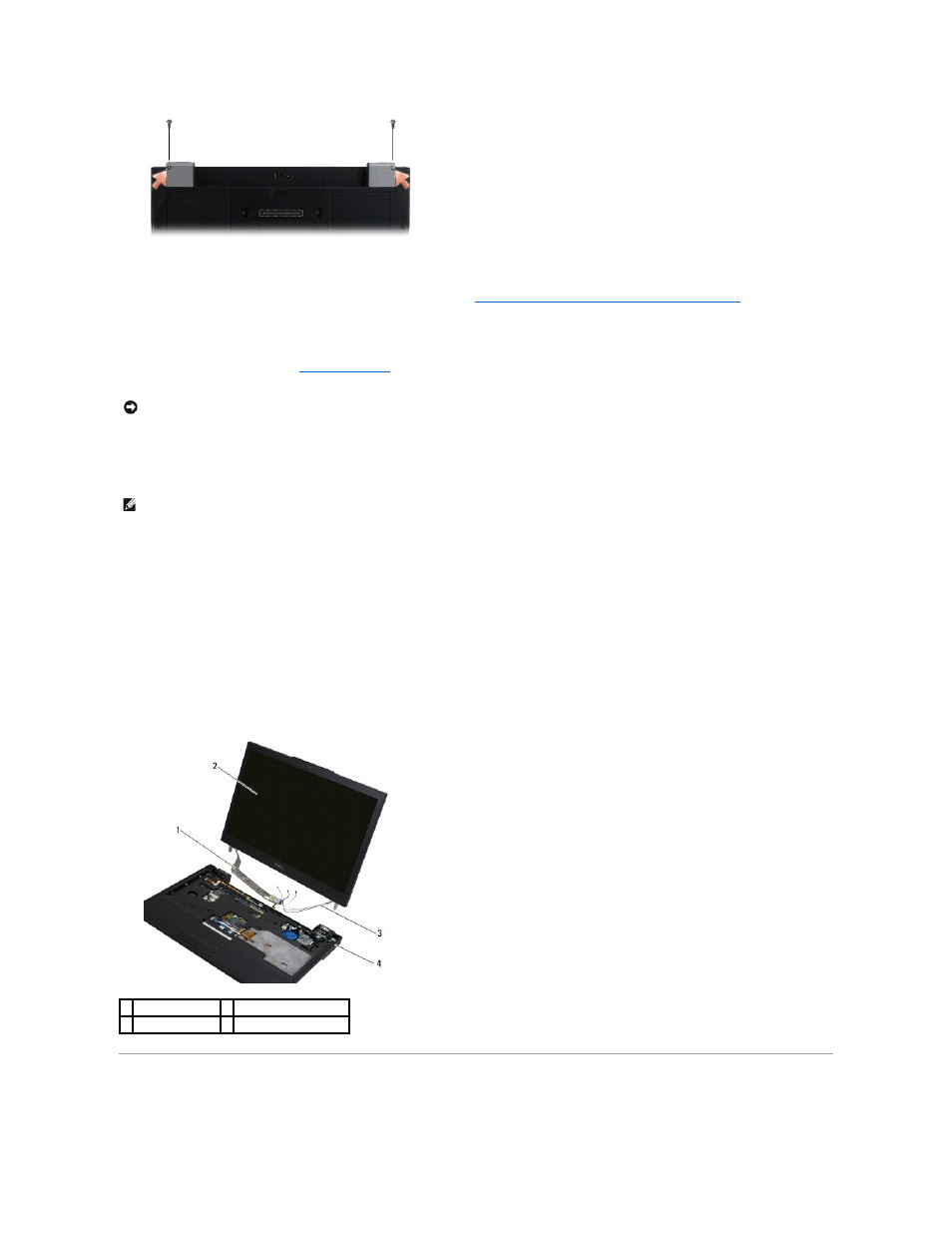

1 кабель дисплея
2 дисплей
3 антенные кабели 4 основание компьютера
