Антенна беспроводной связи
Руководство по обслуживанию компьютеров Dell™ Inspiron™ One 2205
Снятие антенны беспроводной связи
Установка антенны беспроводной связи
Снятие антенны беспроводной связи
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите панель дисплея
(см. раздел
Снятие панели дисплея
).
3.
Выверните четыре винта
(по два на каждую антенну), которыми антенны беспроводной связи крепятся к корпусу.
4.
Запомните
, как уложены кабели антенн беспроводной связи на корпусе, а затем открепите их от корпуса.
5.
Приподнимите антенну вместе с кабелями и извлеките ее из корпуса
.
Установка антенны беспроводной связи
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Проложите кабели антенны беспроводной связи на корпусе
.
3.
Совместите отверстия для винтов на антенне беспроводной связи и на корпусе
.
4.
Вверните четыре винта
(по два на каждую антенну), которыми антенны беспроводной связи крепятся к корпусу.
5.
Установите на место панель дисплея
(см. раздел
Снятие панели дисплея
).
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).

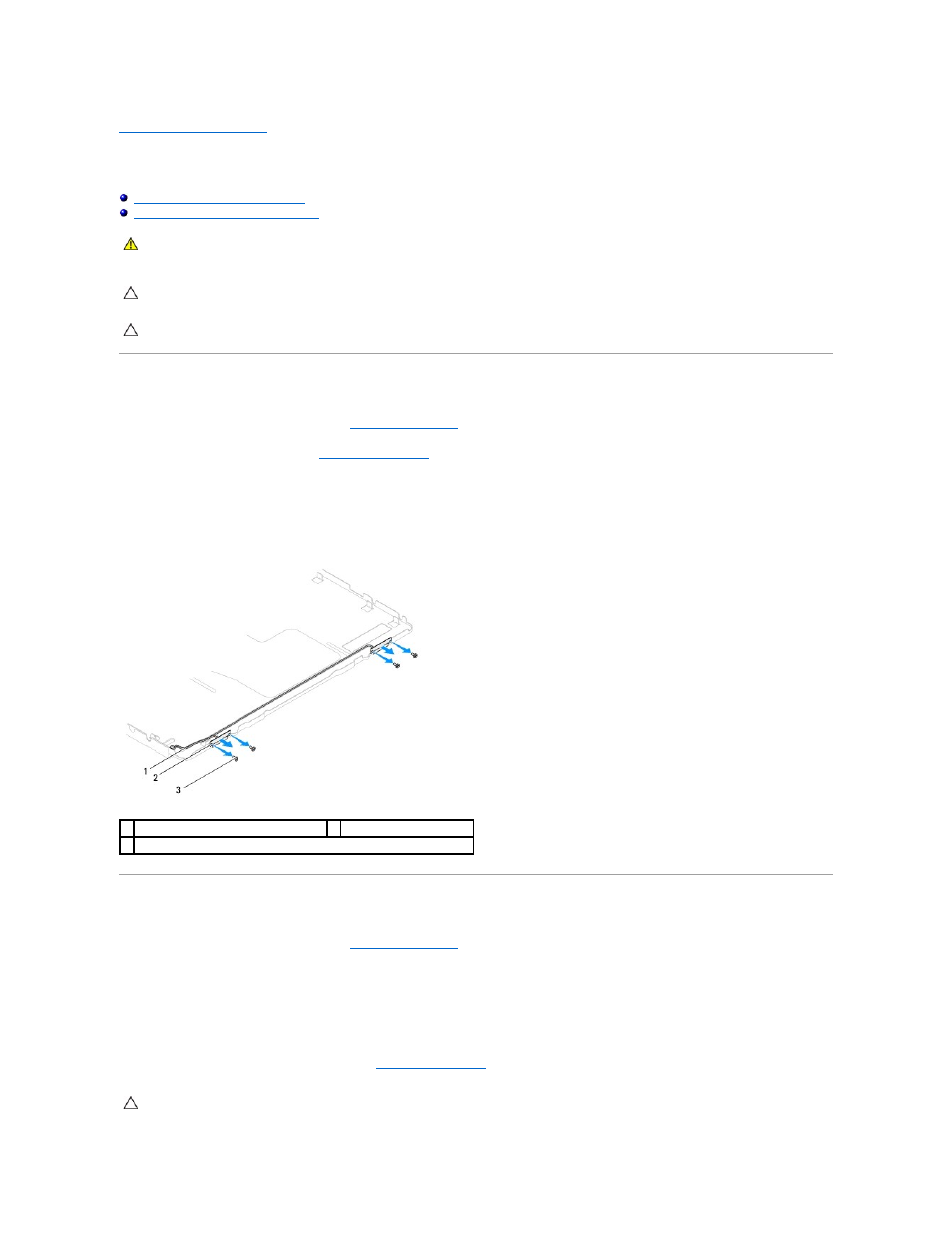

1 кабели антенны беспроводной связи
2 антенны платы WLAN (2)
3 винты (4)
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
