Раздел 3 — Средства управления и индикаторы
3-24
31211057
3.5 ИНДИКАТОРЫ УГЛА НАКЛОНА И ВЫДВИЖЕНИЯ СТРЕЛЫ

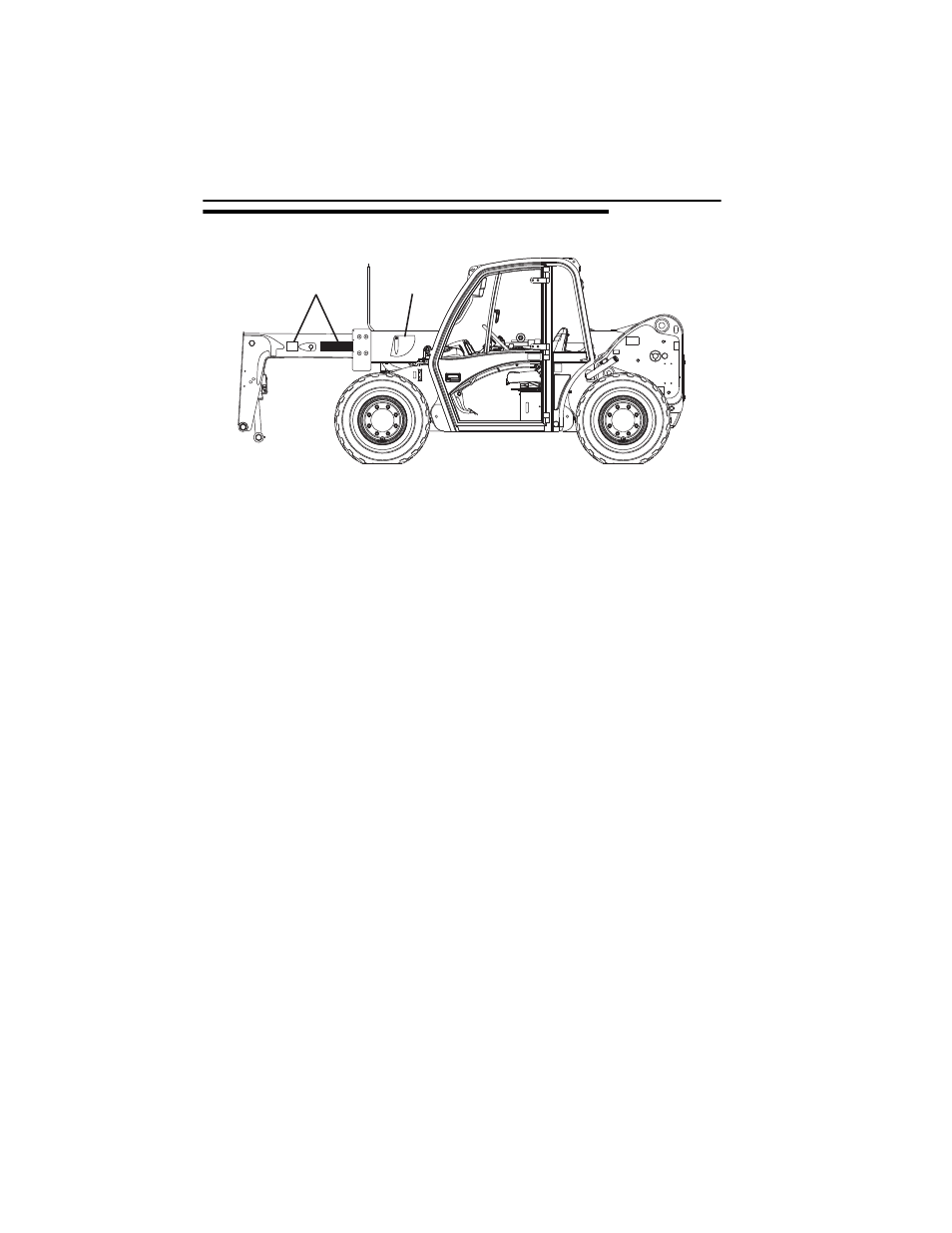

• Индикатор угла наклона стрелы (1) расположен на левой части стрелы. Используйте
этот индикатор для определения угла наклона стрелы при использовании таблицы гру-
зоподъемности (см.
«Использование диаграммы грузоподъемности» на стр. 5-5).
• Индикаторы выдвижения стрелы (2) расположены на левой части стрелы. Пользуйтесь
этими индикаторами для определения выдвижения стрелы при использовании
таблицы грузоподъемности (см.
«Использование диаграммы грузоподъемности» на
B
A
2
1
OAH2380
