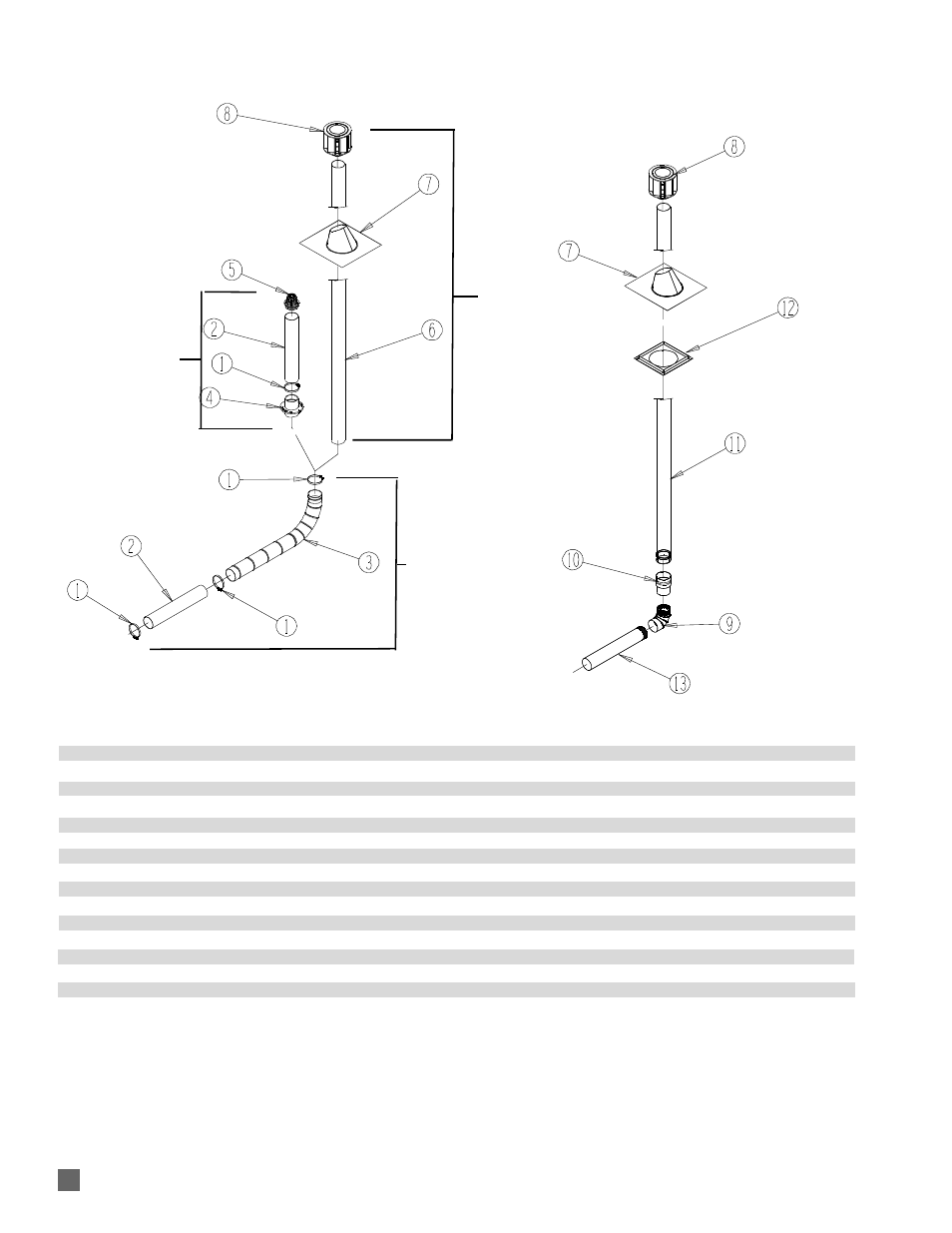

ДЕТАЛИ
КОМПЛЕКТА
ВОЗДУХОЗАБОРА С
УЛИЦЫ (Только в
Комплекте №
28126)
ОБЩИЕ ДЕТАЛИ
ДЕТАЛИ КОМПЛЕКТА
ВОЗДУХОЗАБОРА С
ЧЕРДАКА (Только в
Комплекте № 24950)
ДЕТАЛИ КОМПЛЕКТА ВЫТЯЖКИ
ДЕТАЛИ КОМПЛЕКТА ВОЗДУХОВОДА
Номер Oписание
1
Хомут (3)
2
Труба воздуховода
3
Гибкая труба
.
4
Потолочный фланец
5
Заглушка воздуховода (для чердака)
6
Однослойная труба
7
Гидроизоляция крыши
8
Заглушка
9
Коленчатый патрубок
10
Переходной патрубок для соединения двуслойной и однослойной трубы
11
Двуслойная вытяжная труба
12
Противопожарная преграда
13
Вытяжная труба (0,61 м), с обжатым концом
14
Самонарезающиеся винты (не показаны на рисунке, 16 штук)
15
Силиконовый герметик (не показан на рисунке)
