Инструкция по эксплуатации L.B. White I-40Инфраконик факельный розжиг
Страница 16
ВНИМАНИЕ
■
На этом обогревателе имеются два сопла
■
Снимайте сопла по одному для чистки. Перед
тем как чистить второе сопло, установите первое
обратно.
■
Если сопла поменять местами, характеристики
сгорания обогревателя изменятся на слабый
огонь.
1. Снимите термопару с распределительного
клапана и вытащите шуруп из корпуса
инжектора.
2. Вытащите корпус инжектора из трубки Вентури
для доступа к основному и к вспомогательному
соплу.

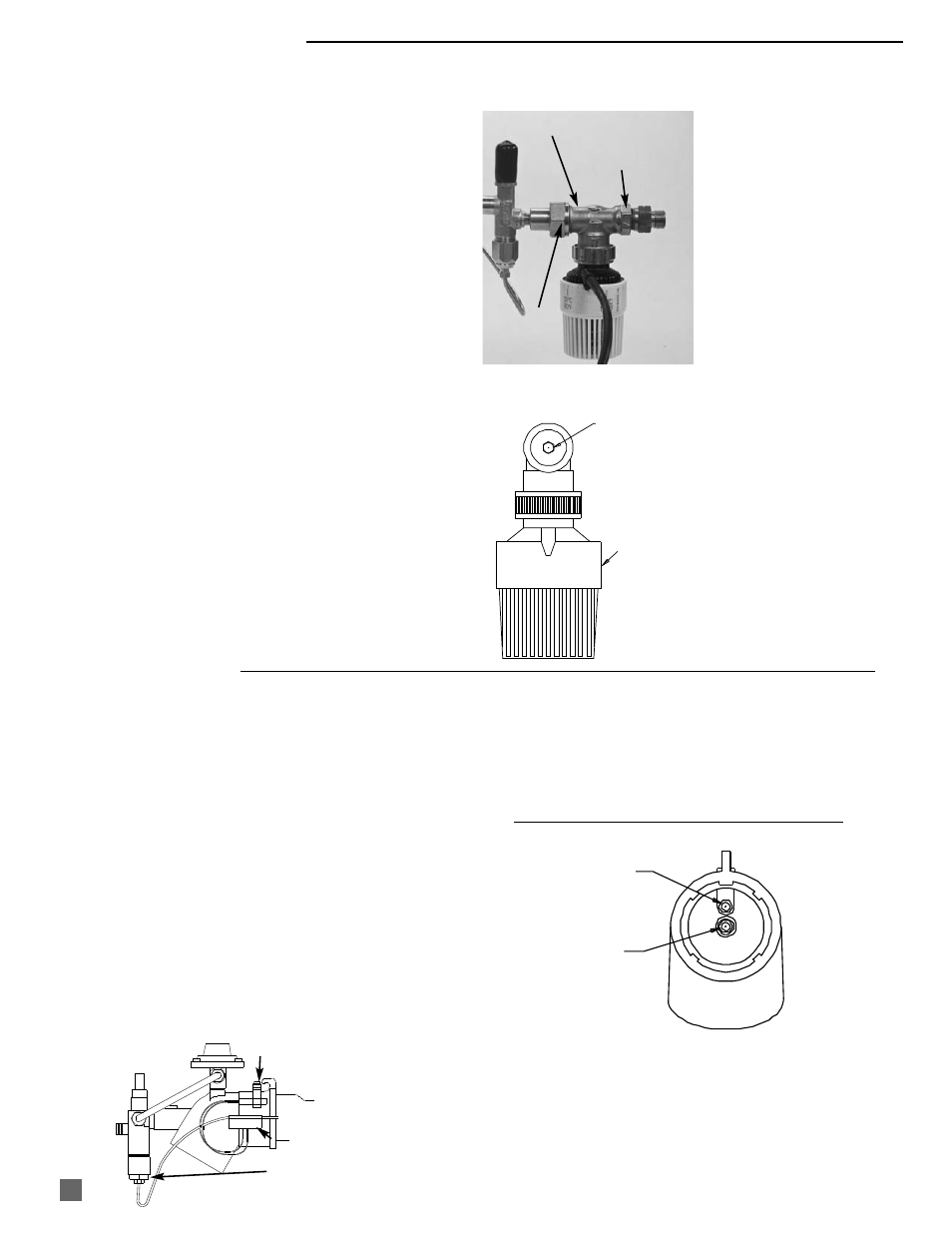

Рис. 15
3. С помощью шестигранного 6 мм гайковерта
снимите сопло и очистите его при
необходимости. Не перетягивайте соединения
при обратной установке, чтобы не сорвать
резьбу.
Рис. 16
СОПЛА ГОРЕЛКИ
BYPASS ORIFICE
MAIN ORIFICE
INJECTOR BODY VIEWED FROM ORIFICE END
ВСПОМОГАТЕЛЬНОЕ
СОПЛО
ОСНОВНОЕ
СОПЛО
КОРПУС ИНЖЕКТОРА, ВИД СО СТОРОНЫ СОПЛА
П
ЕРЕПУСКНОЕ СОПЛО
ОТДЕЛЬНОЕ УПРАВЛЕНИЕ
Перепускное сопло находится в корпусе
модулирующего клапана в обогревателях с
отдельным управлением. Оно предназначено для
подачи газа под низким давлением к внутреннему
конусу сгорания при достижении заданной
температуры обогрева.
В результате интенсивного использования
обогревателя сопло может засориться. Признаки
засорения сопла:
-- Внутренний конус гаснет, когда термостат
посылает сигнал начать цикл слабого
обогрева.
Следуйте следующим указаниям:
1. Лыски на корпусе клапана и гайки переходника
захватываются гаечным ключом. См. рис. 13
2. Ослабьте гайку переходной муфты на выходе
клапана.
3. Снимите головку термостата вместе с клапаном
с обогревателя. См. рис. 13.
4. С помощью гайковерта 5 мм вытащите сопло из
корпуса клапана. См. рис. 14. Замените при
необходимости. При обратной установке не
перетягивайте соединения, чтобы не сорвать
резьбу.
Рис. 13
Рис. 14
LOW FIRE
THER
HEAD
Перепускное сопло
Головка
термостата
Гайка переходной
муфты
Лыски клапана
Корпус модулирующего
клапана
ТРУБКА ВЕНТУРИ
ЗАЖИМ И ШУРУП КРЕПЛЕНИЯ
ТЕПЛОВОЕ РЕЛЕ АВТОМАТИЧЕСКОГО СБРОСА
ОСЛАБЬТЕ ГАИКУ В МЕСТЕ СОЕДИНЕНИЯ ТЕРМОПАРЫ
16
