16
Рис. 16
Электрическое подключение
Перед тем, как подсоединять духовку:
1.
Проверьте, сможет ли предохранитель сети
и разводка выдержать эту нагрузку.
2.
Проверьте, надлежащим ли образом
заземлен источник электроэнергии в соответствии
с действующими правилами.
3.
Проверьте, легко ли будет добраться до
розетки или двухполюсного переключателя,
которые используются для электрического
подключения, когда духовка будет встроена в
мебель.
Данная модель духовки поставляется вместе с
соединительным кабелем типа H05 RR-F сечением
3 х 1,5 кв.мм. На кабель следует установить
соответствующий разъем, способный выдержать
нагрузку, указанную на табличке с техническими
данными. Это трехжильный кабель, провод
заземления которого маркирован как желтый с
зеленым.
Разъем следует вставить в надлежащую розетку.
При постоянном подсоединении духовки
непосредственно к электрической системе,
необходимо установить между духовкой и
источником электроэнергии двухполюсный
переключатель с минимальным зазором между
контактами 3 мм такого типа, который подходит
для требуемой нагрузки в соответствии с
современными правилами. Этот двухполюсный
переключатель не должен разрывать провод
заземления. Соединительный кабель следует
размещать таким образом, чтобы ни один его
участок не мог нагреться до температуры 50
°
С.
После того, как соединение выполнено, проверьте
все нагревательные элементы в течение примерно
3 минут.

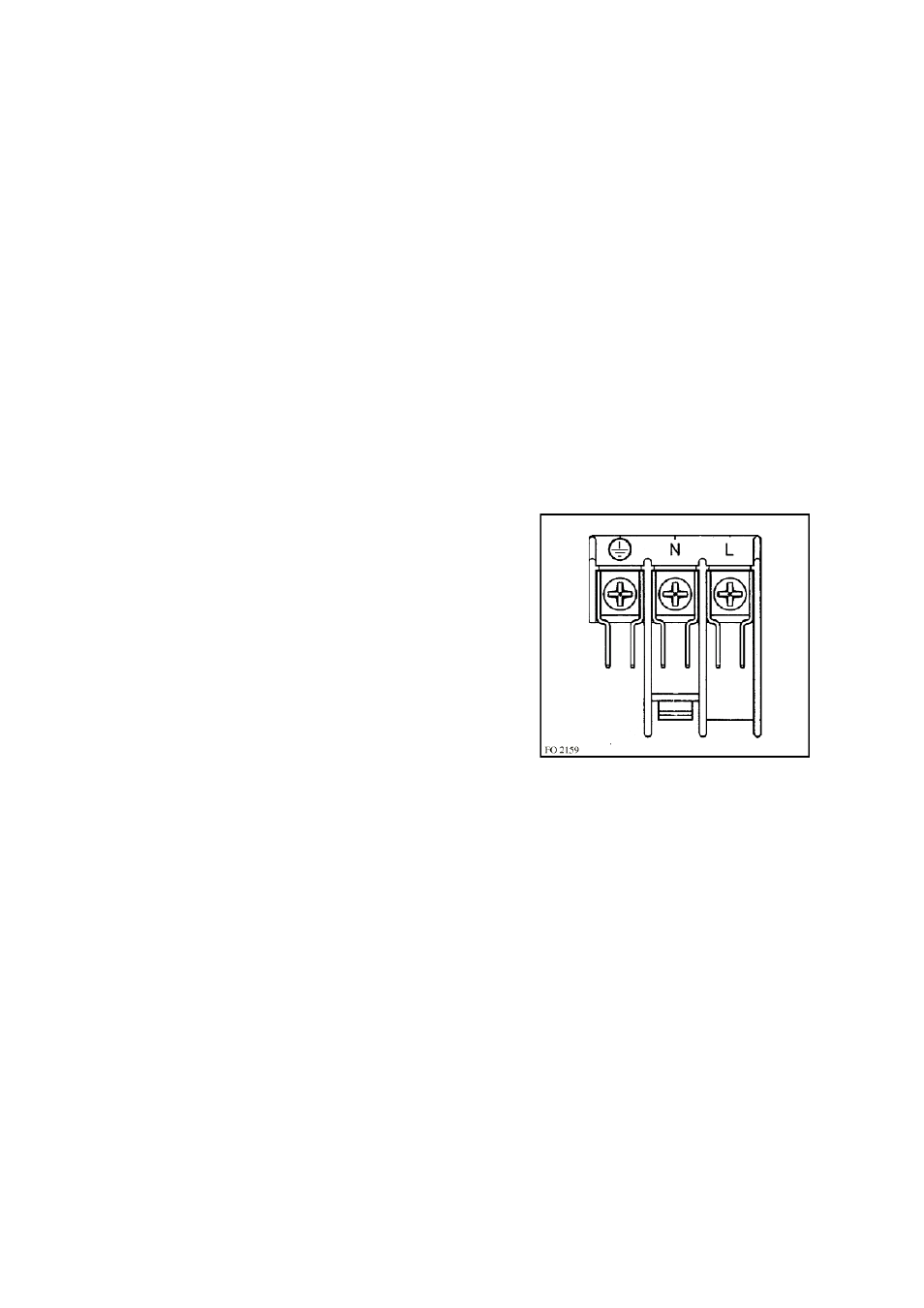

Клеммная колодка (Рис. 16)
Данная духовка имеет легко доступную клеммную
колодку, которая предназначена для работы на
однофазном напряжении питания, номинальное
напряжение 230 В.
Фирма-изготовитель не признает за собой
ответственности, если указанные меры по
обеспечению безопасности не выполняются.
