Тип уплотнения
Действие
Типа "кольцевая
прокладка"
Выполните сборку всего узла на валу.
Соблюдайте осторожность при перемещении втулки и
уплотнительного масляного кольца над шпоночными пазами или
резьбами во избежание повреждения уплотнительного масляного кольца.
Тефлоновое кольцо
со скошенными
кромками
1. Снимите хомут втулки и тефлоновое кольцо со скошенными
кромками.
2. Выполните их установку по отдельности после установки втулки в
соответствующее положение.
3. Затяните хомут на резьбе, чтобы прижать тефлоновое кольцо по
окружности вала.

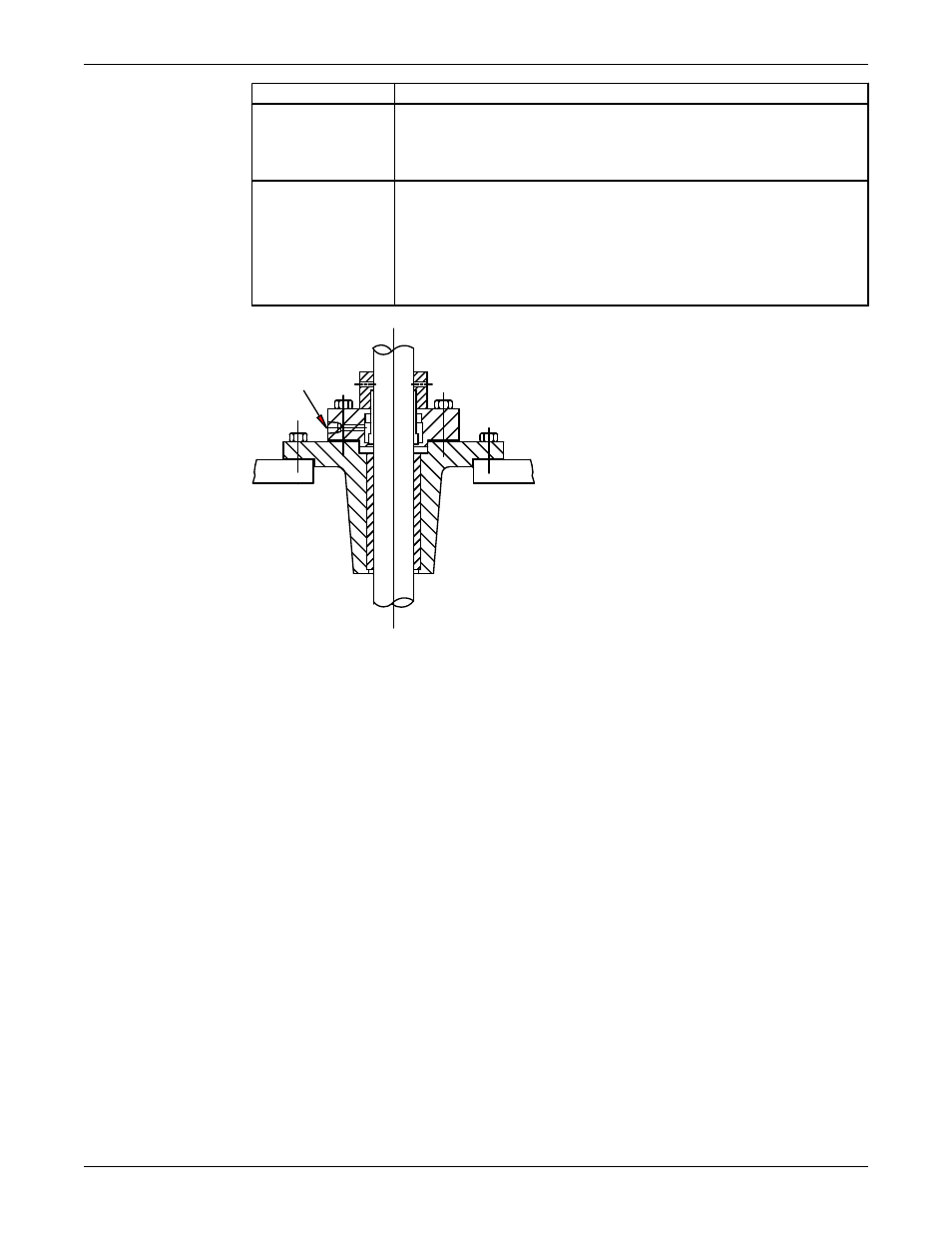

1
1.
Обводной канал к линии всасывания
Сборка одинарного механического уплотнения с внешним монтажом
Уплотнения такого типа поставляются в виде двух подсборок:
• Стационарный узел
• Вращающийся узел
1. Установите стационарный узел, представляющий собой узел сальникового уплотнения.
Стационарный узел устанавливается лицевой стороной вверх.
2. Установите вращающийся узел, соблюдая осторожность, чтобы не допустить расцепления
вращающихся деталей.
В случае рассоединения вращающихся деталей установка усложняется.
ВАЖНАЯ ИНФОРМАЦИЯ: Не следует выполнять затяжку крепежных винтов или
регулировку уплотнения до выполнения регулировки рабочих колес.
3. Выполните регулировку уплотнения:
a) См. значение зазора пружины, маркированное на хомуте и показанное на сборочном
чертеже уплотнительного узла.
b) Затяните крепежные винты таким образом, чтобы прокладочное кольцо удерживалось на
одинаковом расстоянии от хомута во всех точках.
c) Перед запуском насоса убедитесь в том, что зазор пружины и расстояние от торца
набивочной камеры совпадают с значениями, указанными на сборочном чертеже уплотнения.
Установка (продолжение)
