Биение вала
привода
Процедура
4. Получите требуемое положение.
5. Затяните прижимные болты и повторите измерение с помощью
индикатора.

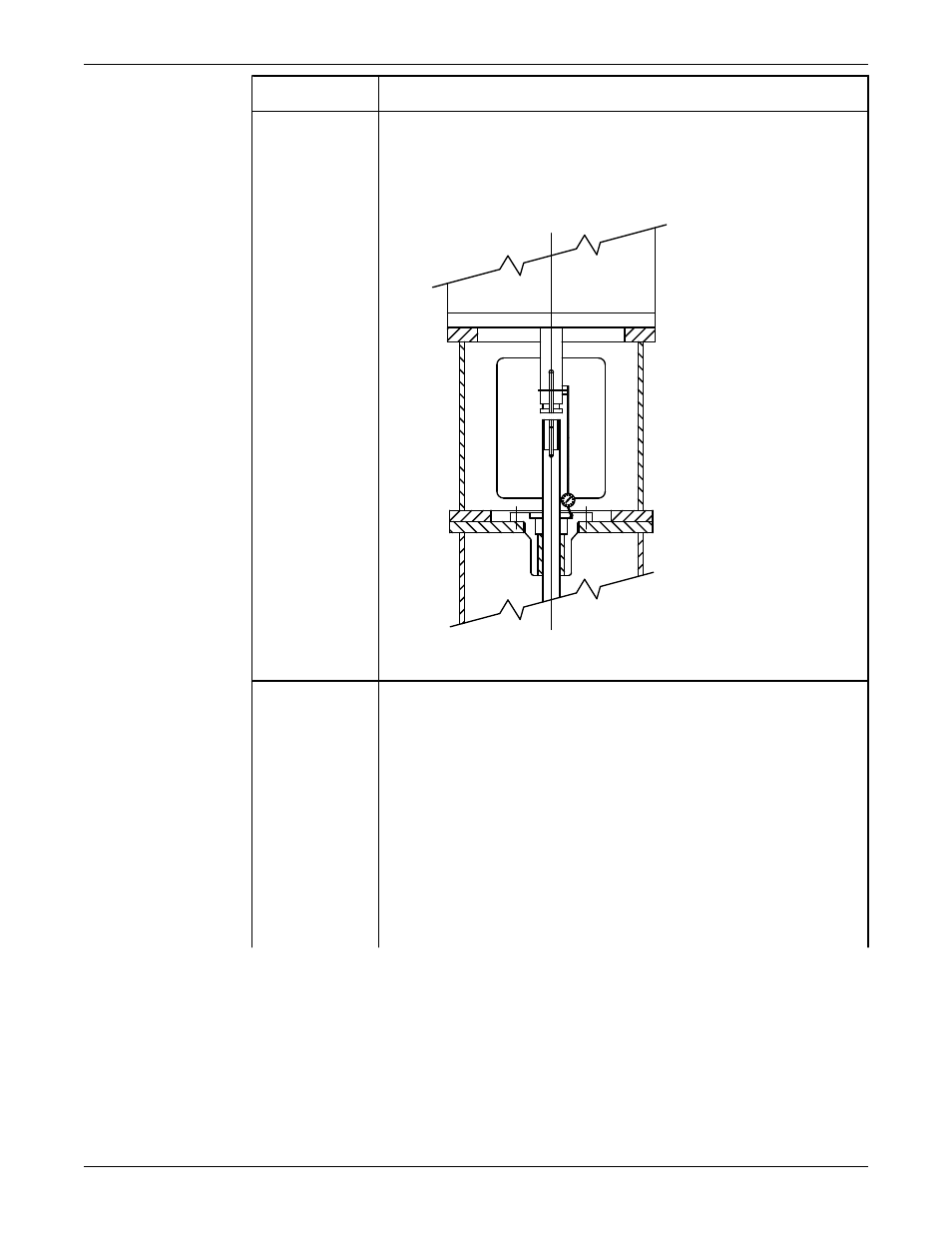

Концентричность
ведомого вала
1. Установите механическое уплотнение, если оно было демонтировано
для измерения плоскостности или концентричности.
2. Установите узел муфты и выполните регулировку рабочего колеса.
3. Приложите основание циферблатного индикатора к нагнетательному
патрубку либо опоре привода.
4. Поместите измерительный наконечник на вал между верхом
уплотнения и нижней частью муфты насоса.
5. Медленно вращайте вал привода на 360°.
6. Проверьте показатели отклонения вала в пределах 0,004 дюйма (0,10
мм) TIR или в соответствии со спецификациями.
7. После получения требуемых значений биения просверлите и
установите штифт в трех точках для закрепления привода к
основанию двигателя.
Установка (продолжение)
Model VIC Установка, эксплуатация и техобслуживание
