Goulds Pumps IC - IOM - Инструкция (Страница 44)

1
2

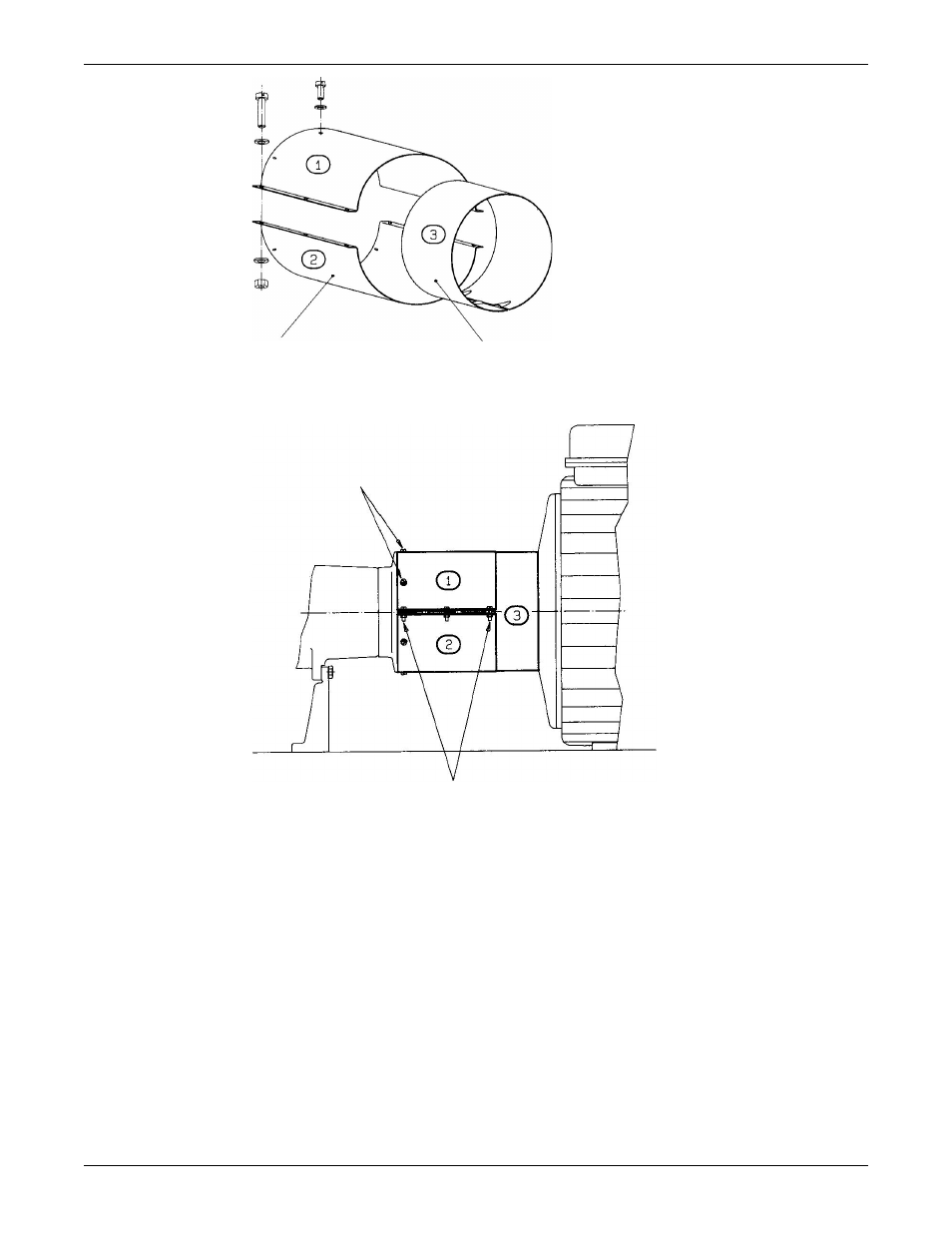

1. Кожух муфты – две равные половины (деталь 1 и 2)
2. Регулировочный элемент (деталь 3)
2. Снимите винты (2), соединяющие обе части (деталь 1 и 2) защитного кожуха муфты.
1
2
3. Снимите винты (1) крепления верхней части (деталь 1) защитного кожуха муфты к крышке
подшипника.
4. Снимите верхнюю часть (деталь 1) защитного кожуха муфты.
5. Снимите регулировочный элемент (деталь 3).
Ввод в эксплуатацию, запуск, эксплуатация и останов
42 Model IC, ICI, ICH, ICIH Руководство по установке, эксплуатации и техобслуживанию
