Внешнее оборудование, Av1 av2 av3, Для прослушивания с помощью громкоговорителей – Инструкция по эксплуатации Panasonic TX-PR50U10
Страница 46
RGB
VIDEO
RGB
VIDEO
S VIDEO
P
B
P
R
L
R
L
R
Y
HDMI1
AUDIO
OUT
AUDIO
IN
COMPONENT
AV1
AV2
HDMI2
DIGITAL
AUDIO
OUT
46
Внешнее оборудование
Типы оборудования, которое можно подсоединить, для каждого разъема
■
Разъем
Запись / Воспроизведение
(оборудование)
AV1
AV2
AV3
(
Боковая панель
телевизор
а
)
S-V
V
L
R
Для записи / воспроизведения видеокассет / DVD
(ВКМ / проигрыватель DVD)
Для просмотра DVD (DVD плеер)
Для просмотра изображений с видеокамеры (Видео камера)
Для просмотра спутникового телевещания (Спутниковый приемник)
Для игр (Игровая приставка)
Для использования усилителя с акустической системой
Q-Link
VIERA Link
(с HDMI)
(с HDMI)
Прямая запись с телевизора
: Рекомендуемое подсоединение

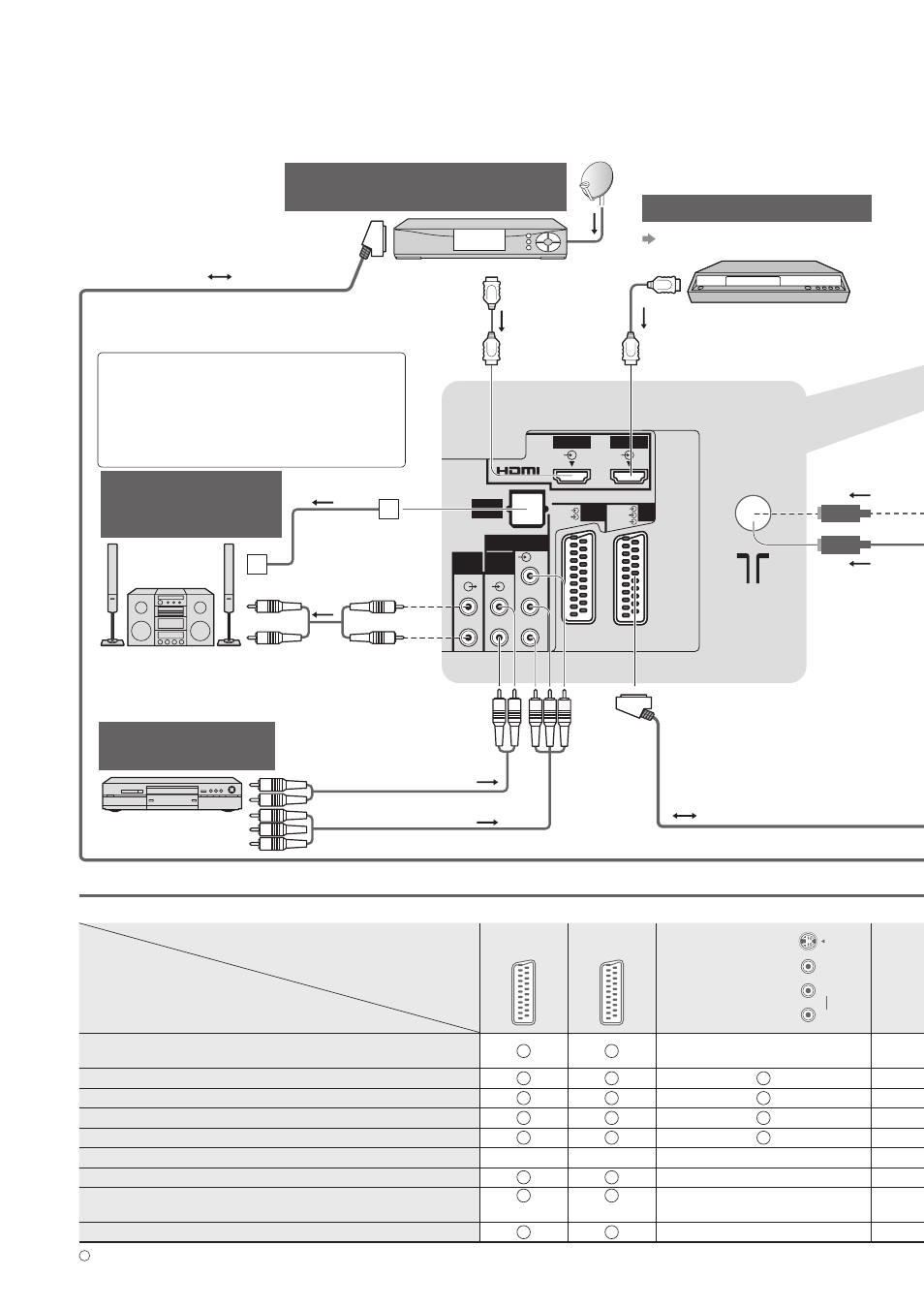

Эти схемы показывают наши рекомендации относительно подсоединения Вашего телевизора к разнообразному оборудованию.
Относительно других соединений примите во внимание инструкции для каждого оборудования,
нижеприведенную таблицу и технические характеристики (стр. 55).
Проигрыватель DVD
Оборудование HDMI
Для просмотра
спутникового телевещания
Для просмотра
дисков DVD
(Просмотр)
Полнопроводной кабель SCART
Полнопроводной кабель SCART
DVD плеер
Для прослушивания
с помощью
громкоговорителей
“Подсоединение HDMI” (стр. 51)
Для прослушивания многоканального
звучания с внешнего оборудования
(например, Dolby Digital 5.1ch)
подсоедините оборудование к усилителю.
Относительно подсоединения
прочитайте инструкции по эксплуатации
оборудования и усилителя.
Полностью
смонтированный
HDMI кабель
Полностью
смонтированный
HDMI кабель
Спутниковый
приемник
(Прослушивание)
или
Оптический
цифровой
аудио кабель
Кабель
RCA
Усилитель с системой
громкоговорителей
