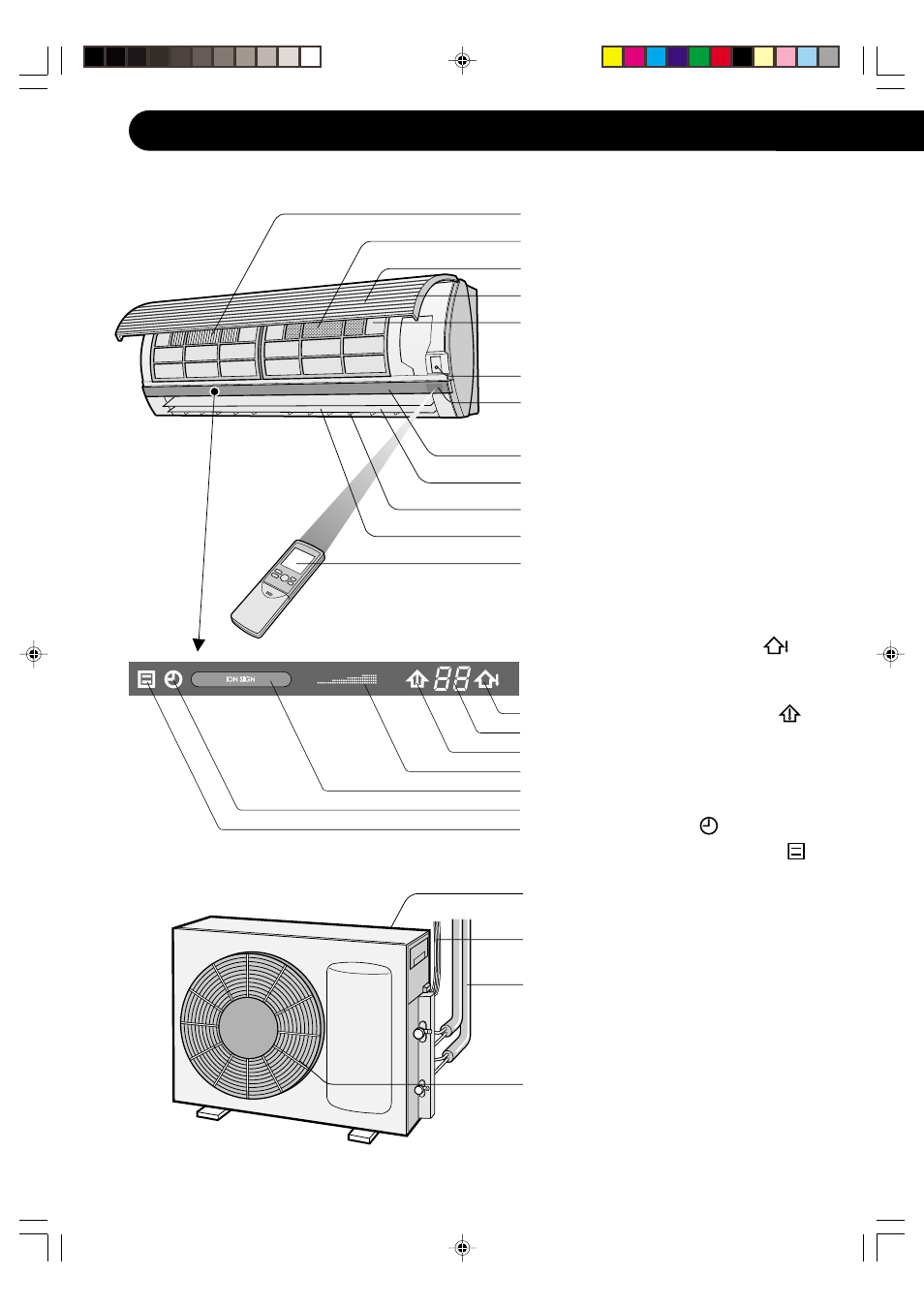

НАЗВАНИЯ ЧАСТЕЙ
1 ПЫЛЕСОБИРАЮЩИЙ
ФИЛЬТР
(не моющийся)
2 ДЕОДОРИРУЮЩИЙ
ФИЛЬТР
(моющийся)
3 Вход (воздуха)
4 Открытая панель
5 Фильтры воздуха
6 Кнопка AUX.
7 Окно РЕСИВЕРА
8 Панель индикаторов
9 Рычаги вертикальной
регулировки
0 Рычаги горизонтальной
регулировки
q Выход (воздуха)
w Пульт дистанционного
управления
e Лампа температуры
СНАРУЖИ (зелёная
)
r ИНДИКАТОР ТЕМПЕРАТУРЫ
t Лампа температуры в
ПОМЕЩЕНИИ (зелёная
)
y МОНИТОР НАПРЯЖЕНИЯ
u Лампа ПЛАЗМЕННАЯ
ГРУППА (голубая, зелёная)
i Лампа ТАЙМЕР
(оранжевая
)
o Лампа РАБОТА (красная )
ВНЕШНИЙ БЛОК
ПРИМЕЧАНИЕ: В действительности блоки могут слегка отличаться от представленных выше.
ВНУТРЕННИЙ БЛОК
! Вход (воздуха)
@ Cоединительный шнур
# Охлаждающая трубка
$ Выход (воздуха)
R-4
ECO
POWER
1
2
3
4
5
6
7
8
9
0
q
w
e
r
t
y
u
i
o
!
@
#
$
(Для моделей AY-XPM7CR, AY-XPM9CR, AY-XPM12CR)
AE-XM18CR
